Адсорбционные осушители с горячей регенерацией и воздуходувкой - серия SGD
Адсорбционные осушители с горячей регенерацией и воздуходувкой – это энергоэффективная система осушки сжатого воздуха, которая удаляет влагу за счет продувки и нагрева атмосферного воздуха, минимизируя эксплуатационные расходы благодаря использованию окружающего воздуха для регенерации. В отличие от традиционных осушителей, потребляющих значительную часть осушенного сжатого воздуха для восстановления адсорбента, данная конструкция использует процесс регенерации с приводом от вентилятора, что эффективно снижает потери сжатого воздуха и оптимизирует общую энергоэффективность.
Принцип работы основан на адсорбции при перепаде давления, аналогично классическим адсорбционным осушителям, но с уникальным процессом регенерации продувкой вентилятором. Этот процесс включает несколько этапов: адсорбцию, регенерацию, охлаждение и выравнивание давления. Во время регенерации атмосферный воздух подается вентилятором, нагревается до требуемой температуры и подается через слой адсорбента. Нагретый воздух десорбирует накопленную влагу из осушителя, которая затем удаляется вместе с отработанным воздухом.
После фазы нагрева система переходит в режим охлаждения, чтобы снизить температуру адсорбента до стабильного уровня, подходящего для следующего цикла адсорбции. Охлаждающий воздух может подаваться из потока осушенного воздуха (дросселированного для использования в качестве охлаждающей среды) или циркулировать с разделением для оптимальной эффективности. Этот критически важный этап предотвращает нестабильность точки росы на выходе в следующем цикле из-за остаточного тепла.

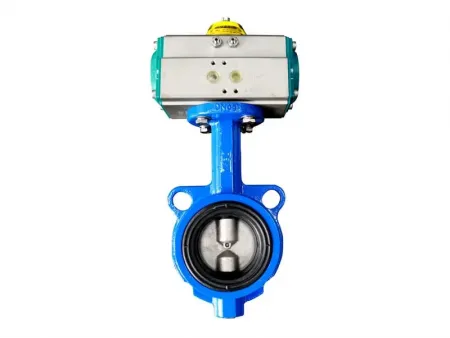

Для обеспечения надежной работы и длительного срока службы адсорбционный осушитель с горячей регенерацией и воздуходувкой оснащен специальными высокотемпературными бабочковыми клапанами, которые обеспечивают точное управление потоком воздуха и повышенную долговечность в условиях частых циклов переключения. Кроме того, система включает уникальный распределительный диффузор, предотвращающий эффект канализации и обеспечивающий равномерное распределение воздушного потока по слою адсорбента. Такая конструкция максимизирует использование адсорбента и продлевает эффективный срок службы системы.
Благодаря сочетанию энергоэффективной регенерации вентилятором, продуманной конструкции компонентов и передового управления воздушным потоком, наш адсорбционный осушитель с продувкой вентилятором обеспечивает стабильно высокое качество сжатого воздуха при значительном снижении эксплуатационных затрат. Это делает его идеальным решением для крупных промышленных применений, требующих надежного и эффективного контроля влажности.
- Температура входящего сжатого воздуха: 2~42℃
- Давление сжатого воздуха: 0.7 МПа, макс. 1.0МПа
- Охлаждающая вода: ≤35℃, 0.2-0.3МПа промышленная циркуляционная вода
- Точка росы под давлением: -20℃ (-40℃ опционально)
- Содержание масла во входящем воздухе: 0.08 ч/млн (0.1мг/м³)
- Размер твердых частиц: ≤60 мкм
- Средний расход воздуха на регенерацию: 0~2% от номинального расхода

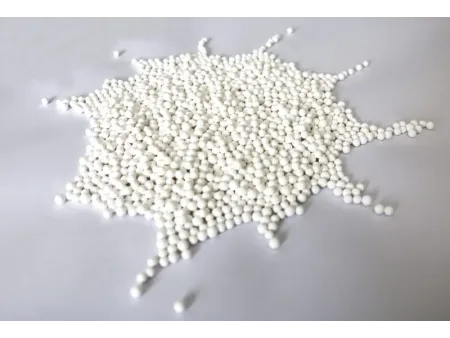

- Адсорбент: оксид алюминия (или молекулярное сито)
- Падение давления: ≤0.021МПа (при входном давлении 0.7 МПа)
- Способ регенерации: нагреваемый
- Режим работы: автоматическое переключение между двумя колоннами (цикл 4мин/8мин), непрерывная работа
- Способ управления: автоматическое управление PLC
- Установка: в помещении, допускается монтаж без фундамента
| Модель | Макс. расход воздуха (м³/мин) | Электропитание | Мощность воздуходувки (кВт) | Мощность нагревателя (кВт) | Присоединение воздуховода | Общий вес (кг) | Габариты (Д×Ш×В), мм |
| | 11.5 | 380В/50Гц | 1.8 | 7.5 | DN50 | 820 | 1500×1450×1950 |
| | 13.5 | 380В/50Гц | 2.2 | 9 | DN50 | 950 | 1500×1450×2150 |
| | 17 | 380В/50Гц | 3 | 12 | DN50 | 1150 | 1600×1450×2450 |
| | 23 | 380В/50Гц | 3.3 | 15 | DN65 | 1320 | 1750×1500×2780 |
| | 27 | 380В/50Гц | 4.2 | 18 | DN80 | 1650 | 1900×1550×2880 |
| | 34 | 380В/50Гц | 5.5 | 24 | DN80 | 1980 | 2100×1550×2100 |
| | 45 | 380В/50Гц | 7.2 | 32.4 | DN100 | 2650 | 2500×2220×2900 |
| | 55 | 380В/50Гц | 8.8 | 42 | DN100 | 3350 | 2700×2400×3100 |
| | 65 | 380В/50Гц | 10.8 | 48 | DN125 | 4080 | 2900×2500×3100 |
| | 85 | 380В/50Гц | 13.8 | 64.8 | DN150 | 5350 | 3050×2800×3100 |
| | 110 | 380В/50Гц | 17.5 | 81 | DN150 | 6200 | 3200×2900×3200 |
| | 130 | 380В/50Гц | 24 | 96 | DN150 | 7100 | 3400×3100×3300 |
| | 155 | 380В/50Гц | 30 | 130 | DN200 | 7950 | 3500×3200×3400 |
| | Технические данные по запросу | ||||||
