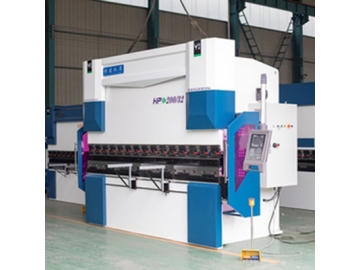

Листогибочный Пресс (серия WE67K)

Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Листогибочный Пресс (серия WE67K)
Запрос цены
Особенности
  • Полностью сварная конструкция, обладающая высокой прочностью и жесткостью. В основных компонентах используется ANSYS FEM (анализ методом конечных элементов) для обеспечения надежности и точности машины.
  • В основных масляных цилиндрах используется метод управления отличный от других подобных прессов: используется метод управления с обратной связью, состоящий из электрогидравлического серво клапана и решетчатой линейки, импортированных из Германии. Клапан отличается превосходной точностью обратной связи, обеспечивая стабильную работу. Для обеспечения единообразия регистрируются угол изгиба клапана и его положение.
  • Для большей точности, все функциональные части заднего упора импортируются. Мы также используем многоосный задний упор для повышения точности измерения в соответствии с потребностями клиентов.
  • В гидравлической системе используется интегрированная система управления, импортированная из Германии. Она отличается простой конструкцией, что сокращает количество трубопроводов, необходимых для обеспечения стабильности работы.

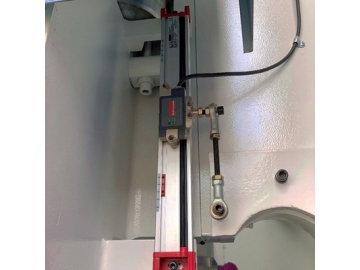

  • На С-образной раме с обеих сторон установлены высокоточные решетчатые шкалы, что исключает влияние деформации на точность гибки.
  • Рабочий стол поддерживает гидравлическую компенсацию прогиба, что придает эффективность работе
  • Системы числового программного управления на электрогидравлических листогибочных машинах импортируются ( итальянская ESA, голландская DEL EM, швейцарская CYBELEC), что позволяет выполнять ряд функций, включая программирование угла гибки и автокоррекцию, регулировку давления гибки, отвод заднего упора и многое другое.
Технические характеристики
Номинальная сила КН 1000 2500
Длина стола мм 3200 3200
Расстояние между рамами мм 2650 2670
Глубина отверстия мм 340 360
Ход поршня мм 160 250
Подгонка Поршня мм 40 100
Открытая высота (макс) мм 450 480
Скорость поршня Нет загрузки мм / с 60 60
Полная нагрузка мм / с 8 12
Возвращение мм / с 66 66
Основная сила Модель   Y132M-4 Y160M-4
Мощность КВт 7,5 18,5
Скорость об / мин 1440 1440
Серводвигатель заднего упора Модель   HN160T-M050C3A-6 HN160T-M050C3A-6
Мощность КВт 1 1
Скорость об / мин 2200 2200
Шестеренчатый насос Модель   NT2-G16F NT2-G40F
Давление МПа 25 28
Скорость потока мл / об 16 40
Габаритные размеры Длина мм 3200 3200
Ширина мм 1400 1800
Высота мм 2500 2850
Рабочее давление (макс) МПа 25 28
Дополнительные Системы Управления

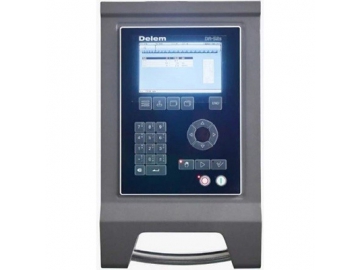

Система управления ДА-52С
  • 6,4-дюймовый цветной ЖК-дисплей
  • Максимальное 4-осевое управление
  • Быстрое программирование
  • "Горячая клавиша" навигации
  • Регулировка компенсирующей намотки рабочего стола
  • Склад оснастки / материалов / продукции
  • 266 МГц процессор
  • 64 МБ памяти
  • 30 верхних штампов и 30 нижних штампов
  • Диагностическая программа

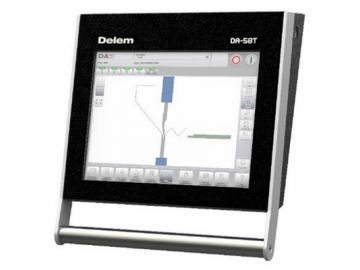

Система управления ДА-58Т
  • Функция встроенного ПЛК (программируемого логического контроллера)
  • 2D графический режим программирования сенсорного экрана
  • 15-дюймовый цветной TFT-дисплей высокого разрешения
  • Счетная система процесса гибки
  • Компенсация прогиба
  • Серво и инверторное управление
  • Программа управления по оси Y
  • Сложный алгоритм управления с открытым и закрытым контуром
  • Интерфейс USB
  • Программа для автономного программирования Profile-58TL

Система управления ДА-66Т
  • 2D графический режим программирования сенсорного экрана
  • Отображение трехмерной графики
  • 17-дюймовый цветной TFT-дисплей высокого разрешения
  • Управление ЧПУ с Microsoft Windows
  • Внешний интерфейс USB
  • Многозадачная операционная система
  • Датчик углового позиционирования
Стандартные Конфигурации

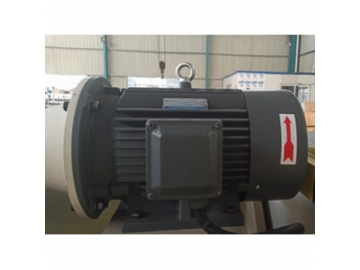

  • Главный Двигатель Siemens

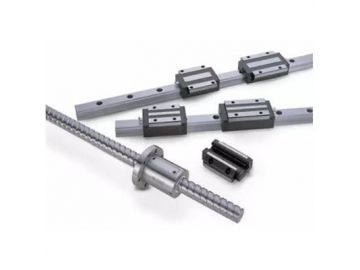

  • Шарико-винтовая передача и линейный рельс от Тайваня HIWIN

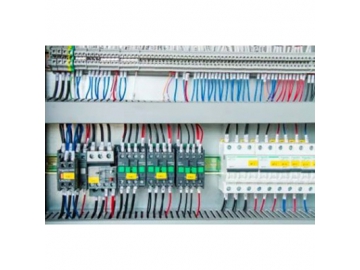

  • Электрическая Система от французской SCHNEIDER

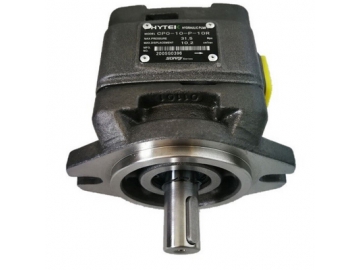

  • Масляный насос от Sunny

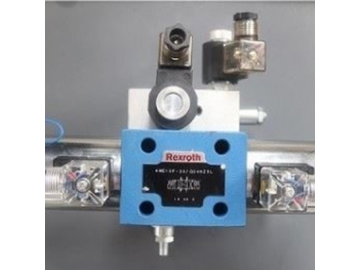

  • Коллектроный Клапан от REXROTH

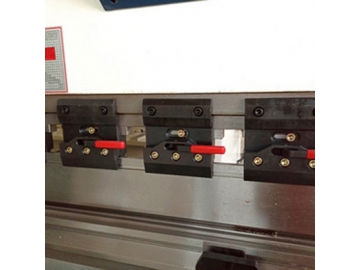

  • Система Зажима
  • Секционный инструмент с ЧПУ
  • Передние рычаги

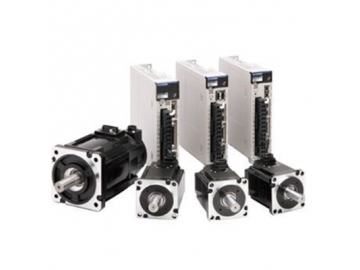

  • Серво двигатель

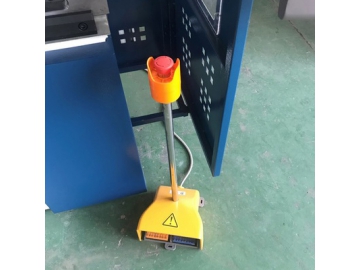

  • Педальный переключатель

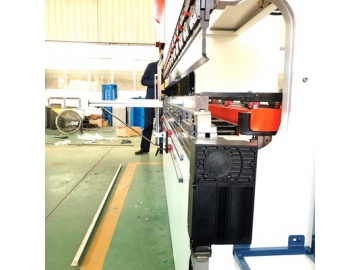

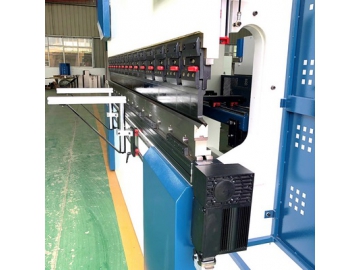

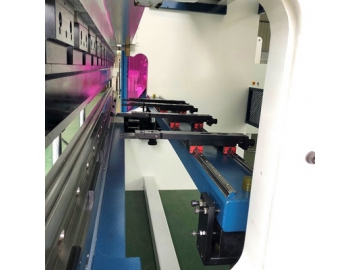

  • Двойные направляющие поперечина заднего упора
  • Решетка для решеток
  • Механическая компенсация
Дополнительно
  • Защита от световой завесы

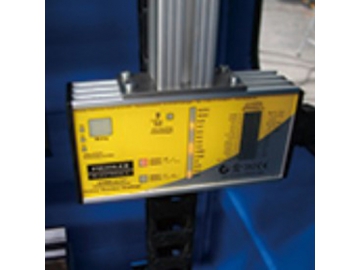

  • Лазерная защита

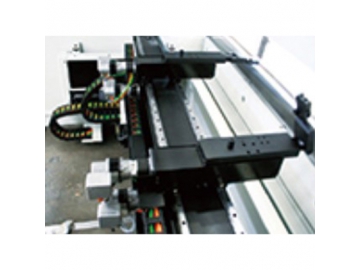

  • Механизм управления многоосевым упором заднего упора
  • Многофункциональный ножной переключатель
  • Вентилятор охлаждения
