Торсионный листогибочный пресс
Универсальный листогибочный станок для металлообработки с различными вариантами оснастки
Универсальный листогибочный станок для металлообработки с различными вариантами оснастки
Технические характеристики
- Номинальное усилие: 400кН-3000кН
- Расстояние между стойками: 1900мм-5000мм
- Глубина зева: 250мм-400мм
- Особенности
- Технические характеристики
- Компоненты
- Оснастка
Листогибочный пресс с торсионным валом использует гидравлические цилиндры для управления гибочным инструментом, закрепленным на траверсе, что обеспечивает точную формовку металла. Он состоит из основных компонентов, таких как гидравлические цилиндры, ползун, верхняя и нижняя матрицы, а также рабочий стол, поддерживающий различные гибочные матрицы для различных применений в производстве листового металла.
- Прочная сварная станина: Станина изготовлена из цельной стальной пластины, сварена и стабилизирована путем виброснятия напряжений после закалки, что обеспечивает исключительную структурную устойчивость.
- Высокоточная синхронизация: Оснащен синхронизирующим механизмом, который соединяет торсионные валы и ползун. Вместе с гидравлическим приводом с двумя цилиндрами эта конструкция обеспечивает высокую точность работы.
- Обработанная дробеструйной обработкой и на станке ЧПУ поверхность: Станок обрабатывается дробеструйной обработкой для удаления ржавчины и точно обрабатывается на импортном обрабатывающем центре с ЧПУ. Этот процесс гарантирует параллельность и перпендикулярность всех металлических поверхностей, обеспечивая оптимальное качество сборки.
- Механические уравнительные валы: Включает механические уравнительные валы, которые поддерживают параллельное движение с обеих сторон ползуна.
- Высокоточная ось X: Задняя ось X приводится в действие серводвигателем, используя шариковый винт и линейный направляющий элемент для точного перемещения.
- Управляемая сервоприводом ось Y: Ход ползуна по оси Y также управляется сервоприводом, что повышает точность позиционирования.
- Система управления TP10: Оснащен системой управления TP10 с сенсорным экраном, программированием углов и обширными библиотеками пресс-форм и изделий. Поддерживает сложные операции гибки, включая радиусную гибку.
Модель | Номинальное усилие (KN) | Длина рабочего стола (мм) | Расстояние между стойками (мм) | Глубина горлышка (мм) | Ход поршня (мм) | Мощность (кВт) |
400 | 2500 | 1900 | 250 | 160 | 5.5 | |
400 | 3200 | 2600 | 250 | 160 | 5.5 | |
630 | 2500 | 1900 | 320 | 160 | 7.5 | |
630 | 3200 | 2600 | 320 | 160 | 7.5 | |
800 | 2500 | 1900 | 320 | 160 | 7.5 | |
800 | 3200 | 2600 | 320 | 160 | 7.5 | |
1000 | 2500 | 1900 | 400 | 160 | 11 | |
1000 | 3200 | 2600 | 400 | 160 | 11 | |
1000 | 4000 | 3200 | 400 | 160 | 11 | |
1250 | 2500 | 1900 | 400 | 160 | 11 | |
1250 | 3200 | 2600 | 400 | 160 | 11 | |
1250 | 4000 | 3200 | 400 | 160 | 11 | |
1600 | 2500 | 1900 | 400 | 160 | 15 | |
1600 | 3200 | 2600 | 400 | 160 | 15 | |
1600 | 4000 | 3200 | 400 | 160 | 15 | |
2000 | 3200 | 1900 | 400 | 160 | 15 | |
2000 | 4000 | 3200 | 400 | 160 | 15 | |
2000 | 6000 | 5000 | 400 | 160 | 15 | |
2500 | 3200 | 2600 | 400 | 250 | 18.5 | |
2500 | 4000 | 3200 | 400 | 250 | 18.5 | |
2500 | 6000 | 5000 | 400 | 250 | 18.5 | |
3000 | 3200 | 2600 | 400 | 250 | 22 | |
3000 | 4000 | 3200 | 400 | 250 | 22 | |
3000 | 5000 | 4000 | 400 | 250 | 22 | |
3000 | 6000 | 5000 | 400 | 250 | 22 |
![](public/propic/2135/b_1-1-torshion-bar-press-brake_15.webp)
Передняя опора
Этот компонент регулируется, способный к боковым перемещениям, с вертикальными регулировками в качестве опциональной конфигурации.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_16.webp)

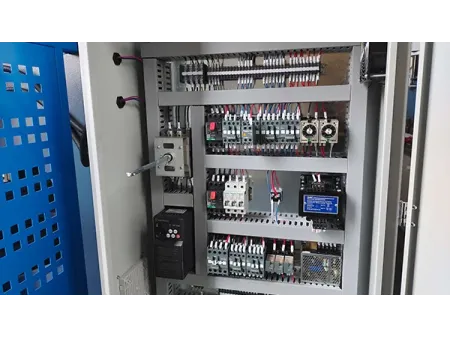

Электрическая панель Schneider
Основные электрические компоненты поставляются от Schneider для обеспечения стабильной работы.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_17.webp)
Меры безопасности
Включает механизм безопасности, который автоматически отключает машину при открытии дверей.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_18.webp)
Гидравлический насос Sunny
Пресс оснащен гидравлическим насосом Sunny, известным своей стабильной производительностью.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_19.webp)
Интегрированная гидравлическая система
- Долговечность цилиндров: Используются американские уплотнения Parker или японские NOK для продления срока службы цилиндров и обеспечения долговременной герметичности масла.
- Надежная гидравлическая трансмиссия: Включает интегрированную гидравлическую систему немецкого бренда Rexroth для надежной и стабильной гидравлической передачи. Эта конструкция сводит к минимуму проблемы, связанные с утечкой гидравлического масла.
- Непрепятственный поток масла: Используются немецкие трубы и соединения EMB для предотвращения засорения блоков клапанов сварочным шлаком и поддержания беспрепятственного потока масла внутри гидравлической системы.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_20.webp)
Инструменты для гибки из стали 42CrMo
Прочные и точные, изготовлены из стали 42CrMo и термически обработаны для достижения твердости 42HRC, что гарантирует долговечность и точность.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_21.webp)
Задний упор
Регулируемые упоры: Пресс оснащен регулируемыми упорами, которые можно перемещать по горизонтали. Доступна опция вертикального перемещения упоров.
![](public/propic/2135/b_1-1-torshion-bar-press-brake_22.webp)
Щетка переднего упора (опционально)
![](public/propic/2135/b_1-1-torshion-bar-press-brake_23.webp)

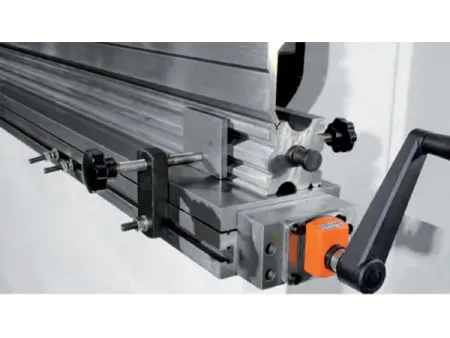

Ручная регулировка угла
Позволяет вручную регулировать угол гибки.
Педальный выключатель
Контроллер гибочного пресса
Передняя опора (с T-образными направляющими)
Интегрированная гидравлическая система
Гидравлический насос Sunny
Гидравлические трубы EMB

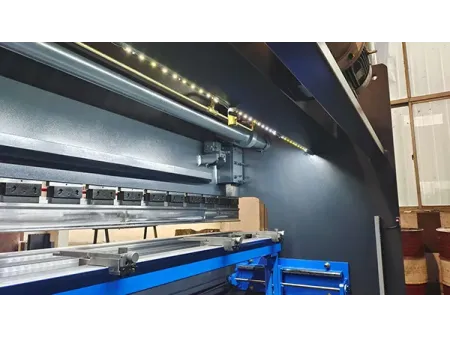

Система быстрого зажима
- Большая глубина горловины (настраивается)
- Стандартный комплект пуансона и матрицы из 42CrMo
- Электрическая панель Schneider
- Шариковый винт и линейная направляющая
- Задний упор
Задний упор предлагает возможности ручной вертикальной регулировки, а стопорные пальцы можно точно настроить для обеспечения точного позиционирования.
Гибочный пресс с торсионной балкой адаптируется к различным типам комплектов пуансонов и матриц, что позволяет увеличить разнообразие продукции.
- Стандартный комплект пуансона и матрицы
Отделка стандартного комплекта пуансона и матрицы
Стандартные комплекты пуансона и матрицы обычно используются в массовом производстве, идеально подходят для изготовления стандартных деталей, таких как кронштейны.
- Острый комплект пуансона и матрицы
Отделка острого комплекта пуансона и матрицы
Острый комплект пуансона и матрицы позволяет производить гибку под различными углами. Особенно эффективно для формирования сложных компонентов, таких как медные шинные полосы и панели шкафов, удовлетворяя широкий спектр требований дизайна.
- Гусиный комплект пуансона и матрицы
Отделка гусиного комплекта пуансона и матрицы
Гусиный комплект пуансона и матрицы специально разработан для ситуаций, когда важна свободная зона во время гибки. Обычно используется для достижения точных 90° изгибов в таких применениях, как шкафные корпуса и точная обработка листового металла.
- Кастомный комплект пуансона и матрицы
Отделка кастомного комплекта пуансона и матрицы
Кастомные комплекты пуансонов и матриц широко используются в инфраструктурных проектах, таких как строительство городских дорог и дорожные ремонтные работы. Они идеально подходят для формирования сложных форм, таких как кабельные мосты и направляющие рельсы, демонстрируя универсальность и точность.
