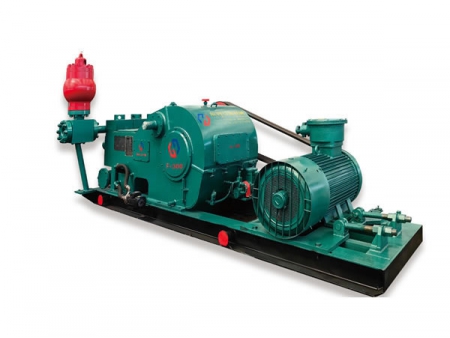

Трёхцилиндровый буровой насос серии F
Запрос цены
Наши трёхцилиндровые буровые насосы серии F разработаны и изготовлены на основе американских буровых насосов Emsco серии F в строгом соответствии со спецификациями API 7К. Все расходные компоненты взаимозаменяемы с другими аналогичными запасными частями, производимыми в соответствии с техническими условиями АНИ. Таким образом, ремонт и техническое обслуживание нашей продукции возможны повсеместно в любой стране мира.
Характеристика- Трёхцилиндровые буровые насосы отличаются прочной и компактной конструкцией, небольшими размерами. Благодаря своим высоким эксплуатационным показателям, такие насосы соответствуют техническим требованиям высокого давления нагнетания и высокой производительности при бурении скважин.
- Большая длина хода и способность работать с более низкой частотой хода значительно улучшают рабочие характеристики всасывания и продлевают срок службы расходных частей в нагнетательной части насоса. Компенсатор пульсаций давления на всасывающей линии обеспечивает еще большую производительность насоса.
- На приводных частях используется комбинированная система смазки с принудительной смазкой и смазка разбрызгиванием. Надежная система смазки способствует более длительному сроку службы проводной части бурового насоса.
- RLF-500
- RLF-800
- RLF-1000
- RLF-1300
- RLF-1600
- RLF-2200
Трёхцилиндровый буровой насос RLF-500
Технические характеристик | Модель | |
| Номинальная мощность (л.с./кВт) | 500 (373) |
| Количество ходов (ходмин) | 165 |
| Длина хода (дюйм/мм) | 7.5" /190.5 |
| Передаточное отношение | 4.286 |
| Диаметр всасывающего отверстия (дюйм/мм) | 8"/203 |
| Диаметр выпускного отверстия (дюйм) | 4" флнц 5000psi |
| Клапан | API5# |
| Макс. размер втулки насоса (дюйм/мм) | 6-3/4"/170 |
| Общие габариты (Д×Ш×В мм) | 3658×2709×2231 |
| Приблизительная масса (кг) | 9770 |
| Ходмин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||||
| φ170 | φ160 | φ150 | φ140 | φ130 | φ120 | φ110 | φ100 | |
| 9.41365 | 10.61540 | 12.11750 | 13.92010 | 16.12335 | 18.92740 | 22.53260 | 27.23945 | |
| Производительность (л/с)/(галмин) | ||||||||
| 165 | 35.67565 | 31.60501 | 27.77440 | 24.19383 | 20.86330 | 17.77281 | 14.93236 | 12.34195 |
| 150 | 32.43514 | 28.73455 | 25.25400 | 21.99348 | 18.96300 | 16.16256 | 13.58215 | 11.22178 |
| 140 | 30.27480 | 26.81425 | 23.56373 | 20.53325 | 17.70280 | 15.08239 | 12.67201 | 10.47166 |
| 130 | 28.11445 | 24.90394 | 21.88347 | 19.06302 | 16.44260 | 14.00222 | 11.77186 | 9.73154 |
| 120 | 25.94411 | 22.98364 | 20.20320 | 17.60279 | 15.17240 | 12.93205 | 10.86172 | 8.98142 |
| 110 | 23.78377 | 21.07334 | 18.52293 | 16.13255 | 13.91220 | 11.85188 | 9.96158 | 8.23130 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||||
| Ходмин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | ||||||
| 6-3/4 | 6-1/2 | 6 | 5-1/2 | 5 | 4-1/2 | 4 | |
| 9.251340 | 9.971445 | 11.71695 | 13.932020 | 16.852445 | 20.813020 | 26.333820 | |
| Производительность (л/с)/(галмин) | |||||||
| 165 | 36.28575 | 33.65533 | 28.67454 | 24.09382 | 19.91316 | 16.13256 | 12.74202 |
| 150 | 32.99523 | 30.59485 | 26.06413 | 21.90347 | 18.10287 | 14.66232 | 11.58184 |
| 140 | 30.79488 | 28.55453 | 24.32385 | 20.44324 | 16.89268 | 13.68217 | 10.81171 |
| 130 | 28.59453 | 26.51420 | 22.59358 | 18.98301 | 15.69249 | 12.71201 | 10.04159 |
| 120 | 26.39418 | 24.47388 | 20.85330 | 17.52278 | 14.48230 | 11.73186 | 9.27147 |
| 110 | 24.19383 | 22.43356 | 19.11303 | 16.06255 | 13.27210 | 10.75170 | 8.49135 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | |||||||
Трёхцилиндровый буровой насос RLF-800
Параметры трёхцилиндрового бурового насоса RLF-800 | Модель | |
| Номинальная мощность (л.с./кВт) | 800 (597) |
| Количество ходов (ходмин) | 150 |
| Длина хода (дюйм/мм) | 9"/228.6 |
| Передаточное отношение | 4.185 |
| Диаметр всасывающего отверстия (дюйм/мм) | 10"/254 |
| Диаметр выпускного отверстия (дюйм) | 5-1/8" флнц 5000psi |
| Клапан | API6# |
| Макс. размер втулки насоса (дюйм/мм) | 6-3/4"/170 |
| Общие габариты (Д×Ш×В мм) | 3963×3025×2410 |
| Приблизительная масса (кг) | 14500 |
| Ход/мин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||||
| φ170 | φ160 | φ150 | φ140 | φ130 | φ120 | φ110 | φ100 | |
| 13.8 2000 | 15.6 2260 | 17.7 2570 | 20.3 2950 | 23.6 3420 | 27.7 4015 | 33.0 4780 | 34.5 5000 | |
| Производительность (л/с)/(галмин) | ||||||||
| 150 | 38.92 617 | 34.47 546 | 30.30 480 | 26.39 418 | 22.76 360 | 19.39 307 | 16.29 258 | 13.47 213 |
| 140 | 36.32 575 | 32.17 510 | 28.28 448 | 24.63 390 | 21.24 336 | 18.10 287 | 15.21 241 | 12.57 199 |
| 130 | 33.73 534 | 29.88 473 | 26.26 416 | 22.87 362 | 19.72 312 | 16.81 266 | 14.12 224 | 11.67 185 |
| 120 | 31.13 493 | 27.58 437 | 24.24 384 | 21.11 334 | 18.21 288 | 15.51 246 | 13.03 206 | 10.77 171 |
| 110 | 28.54 452 | 25.28 400 | 22.22 352 | 19.35 307 | 16.69 264 | 14.22 225 | 11.95 189 | 9.87 156 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||||
| Ход/мин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||||
| 6-3/4 | 6-1/2 | 6-1/4 | 6 | 5-1/2 | 5 | 4-1/2 | 4 | |
| 13.56 1965 | 14.63 2120 | 15.82 2295 | 17.16 2490 | 20.43 2965 | 24.72 3585 | 30.51 4425 | 35 5075 | |
| Производительность (л/с)/(галмин) | ||||||||
| 150 | 39.58 627 | 36.70 582 | 33.94 538 | 31.27 496 | 26.28 417 | 21.72 344 | 17.59 279 | 13.90 220 |
| 140 | 36.94 586 | 34.26 543 | 31.67 502 | 29.19 463 | 24.53 389 | 20.27 321 | 16.42 260 | 12.97 206 |
| 130 | 34.30 544 | 31.81 504 | 29.41 466 | 27.10 430 | 22.78 361 | 18.82 298 | 15.25 242 | 12.05 191 |
| 120 | 31.67 502 | 29.36 465 | 27.15 430 | 25.02 397 | 21.02 333 | 17.37 275 | 14.07 223 | 11.12 176 |
| 110 | 29.03 460 | 26.92 427 | 24.89 395 | 22.93 363 | 19.27 305 | 15.93 252 | 12.90 204 | 10.19 162 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||||
Трёхцилиндровый буровой насос RLF-1000
Параметры трёхцилиндрового бурового насоса RLF-1000 | Модель | |
| Номинальная мощность (л.с./кВт) | 1000 (746) |
| Количество ходов (ходмин) | 140 |
| Длина хода (дюйм/мм) | 10"/254 |
| Передаточное отношение | 4.207 |
| Диаметр всасывающего отверстия (дюйм/мм) | 12"/305 |
| Диаметр выпускного отверстия (дюйм) | 5-1/8" флнц 5000psi |
| Клапан | API6# |
| Макс. размер втулки насоса (дюйм/мм) | 6-3/4"/170 |
| Общие габариты (Д×Ш×В мм) | 4267×3167×2580 |
| Приблизительная масса (кг) | 18790 |
| Ходмин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | ||||||
| φ170 | φ160 | φ150 | φ140 | φ130 | φ120 | φ110 | |
| 16.6 2410 | 18.8 2725 | 21.4 3100 | 24.5 3555 | 28.4 4125 | 33.4 4840 | 34.5 5000 | |
| Производительность (л/с)/(галмин) | |||||||
| 140 | 40.36 639 | 35.75 566 | 31.42 498 | 27.37 434 | 23.60 374 | 20.11 318 | 16.90 268 |
| 130 | 37.47 594 | 33.20 526 | 29.13 462 | 25.42 403 | 21.92 347 | 18.67 296 | 15.69 248 |
| 120 | 34.59 548 | 30.64 485 | 26.93 427 | 23.46 372 | 20.23 320 | 17.24 273 | 14.48 229 |
| 110 | 31.71 502 | 28.09 445 | 24.93 391 | 21.51 341 | 18.54 294 | 15.80 250 | 13.28 210 |
| 100 | 28.83 457 | 25.53 404 | 22.44 355 | 19.55 310 | 16.86 267 | 14.36 227 | 12.07 191 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | |||||||
| Ход/мин | Размер втулки цилиндра (дюйм) и Номинальное давление (МПа/psi) | |||||||
| 6-3/4 | 6-1/2 | 6-1/4 | 6 | 5-1/2 | 5 | 4-1/2 | 4 | |
| 16.35 2370 | 17.63 2555 | 19.07 2765 | 20.69 3000 | 24.62 3570 | 29.79 4320 | 35 5075 | 35 5075 | |
| Производительность (л/с)/(галмин) | ||||||||
| 140 | 41.05 651 | 38.06 603 | 35.19 558 | 32.43 514 | 27.25 432 | 22.52 357 | 18.24 289 | 14.41 228 |
| 130 | 38.12 604.2 | 35.35 560 | 32.68 518 | 30.12 477 | 25.31 401 | 20.91 331 | 16.94 269 | 13.39 212 |
| 120 | 35.18 558 | 32.63 517 | 30.16 478 | 27.80 441 | 23.36 370 | 19.31 306 | 15.64 248 | 12.36 196 |
| 110 | 32.25 511 | 29.91 474 | 27.65 438 | 25.48 404 | 21.41 339 | 17.70 281 | 14.33 227 | 11.33 180 |
| 100 | 29.32 465 | 27.19 431 | 25.14 398 | 23.17 367 | 19.47 309 | 16.09 255 | 13.03 207 | 10.30 163 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||||
Трёхцилиндровый буровой насос RLF-1300
Параметры трёхцилиндрового бурового насоса RLF-1300 | Модель | |
| Номинальная мощность (л.с./кВт) | 1300 (969) |
| Количество ходов (ходмин) | 120 |
| Длина хода (дюйм/мм) | 12"/305 |
| Передаточное отношение | 4.206 |
| Диаметр всасывающего отверстия (дюйм/мм) | 12"/305 |
| Диаметр выпускного отверстия (дюйм) | 5-1/8" флнц 5000psi |
| Клапан | API7# |
| Макс. размер втулки насоса (дюйм/мм) | 7"/180 |
| Общие габариты (Д×Ш×В мм) | 4617×3260×2600 |
| Приблизительная масса (кг) | 24572 |
| Ходмин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||
| φ180 | φ170 | φ160 | φ150 | φ140 | φ130 | |
| 18.7 2712 | 21 3045 | 23.7 3437 | 27 3915 | 31 4495 | 34.5 5000 | |
| Производительность (л/с)/(галмин) | ||||||
| 120 | 46.54 737 | 41.51 658 | 36.77 583 | 32.32 512 | 28.15 446 | 24.27 385 |
| 110 | 42.66 676 | 38.05 603 | 33.71 534 | 29.62 469 | 25.81 409 | 22.25 352 |
| 100 | 38.78 614 | 34.59 548 | 30.64 485 | 26.93 427 | 23.46 372 | 20.23 320 |
| 90 | 34.9 553 | 31.13 493 | 27.58 437 | 24.24 384 | 21.11 334 | 18.21 288 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||
| Ходмин | Размер втулки цилиндра (дюйм) и Номинальное давление (МПа/psi) | |||||
| 7 | 6-3/4 | 6-1/4 | 6 | 5-1/2 | 5 | |
| 19.17 2780 | 20.65 2994 | 24.07 3490 | 26.16 3793 | 31.13 4539 | 35 5075 | |
| Производительность (л/с)/(галмин) | ||||||
| 120 | 45.41 720 | 42.23 669 | 36.20 574 | 33.36 529 | 28.04 444 | 23.17 367 |
| 110 | 41.63 660 | 38.71 614 | 33.19 526 | 30.58 485 | 25.70 407 | 21.24 337 |
| 100 | 37.84 600 | 35.19 558 | 30.17 478 | 27.80 441 | 23.36 370 | 19.31 306 |
| 90 | 34.06 540 | 31.67 502 | 27.15 430 | 25.02 397 | 21.03 333 | 17.38 275 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||
Трёхцилиндровый буровой насос RLF-1600
Параметры трёхцилиндрового бурового насоса RLF-1600 | Модель | |
| Номинальная мощность (л.с./кВт) | 1600 (1193) |
| Количество ходов (ходмин) | 120 |
| Длина хода (дюйм/мм) | 12"/305 |
| Передаточное отношение | 4.206 |
| Диаметр всасывающего отверстия (дюйм/мм) | 12"/305 |
| Диаметр выпускного отверстия (дюйм) | 5-1/8" флнц 5000psi |
| Клапан | API7# |
| Макс. размер втулки насоса (дюйм/мм) | 7"/180 |
| Общие габариты (Д×Ш×В мм) | 4615×3276×2688 |
| Приблизительная масса (кг) | 24791 |
| Ходмин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||
| φ180 | φ170 | φ160 | φ150 | φ140 | φ130 | |
| 23.6 3345 | 25.9 3750 | 29.2 4235 | 33.2 4820 | 34.5 5000 | 34.5 5000 | |
| Производительность (л/с)/(галмин) | ||||||
| 120 | 46.54 737 | 41.51 658 | 36.77 583 | 32.32 512 | 28.15 446 | 24.27 385 |
| 110 | 42.66 676 | 38.05 603 | 33.71 534 | 29.62 469 | 25.81 409 | 22.25 352 |
| 100 | 38.78 614 | 34.59 548 | 30.64 485 | 26.93 427 | 23.46 372 | 20.23 320 |
| 90 | 34.9 553 | 31.13 493 | 27.58 437 | 24.24 384 | 21.11 334 | 18.21 288 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||
| Ходмин | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||
| 7 | 6-3/4 | 6-1/4 | 6 | 5-1/2 | 5 | |
| 24.19 3508 | 25.46 3692 | 29.66 4300 | 32.16 4663 | 34.5 5000 | 35 5075 | |
| Производительность (л/с)/(галмин) | ||||||
| 120 | 45.41 720 | 42.23 669 | 36.20 574 | 33.36 529 | 28.04 444 | 23.17 367 |
| 110 | 41.63 660 | 38.71 614 | 33.19 526 | 30.58 485 | 25.70 407 | 21.24 337 |
| 100 | 37.84 600 | 35.19 558 | 30.17 478 | 27.80 441 | 23.36 370 | 19.31 306 |
| 90 | 34.06 540 | 31.67 502 | 27.15 430 | 25.02 397 | 21.03 333 | 17.38 275 |
| На основе 100% объемного наполнения насоса и 90% механического кпд | ||||||
Трёхцилиндровый буровой насос RLF-2200
Параметры трёхцилиндрового бурового насоса RLF-2200 | Ходмин | Номинальная мощность (л.с.) | Размер втулки цилиндра (мм) и Номинальное давление (МПа/psi) | |||||||||
| φ140 | φ150 | φ160 | φ170 | φ180 | φ190 | φ200 | φ210 | φ220 | φ230 | ||
| 35 | 35 | 35 | 35 | 31 | 27.9 | 25.1 | 22.8 | 20.8 | 19 | ||
| Производительность (л/с)/(галмин) | |||||||||||
| 105 | 2200 | 28.76 | 33.01 | 37.56 | 42.40 | 47.54 | 52.96 | 58.69 | 64.70 | 71.01 | 77.61 |
| 90 | 1886 | 24.65 | 28.30 | 32.19 | 36.34 | 40.75 | 45.40 | 50.30 | 55.46 | 60.87 | 66.53 |
| 80 | 1676 | 21.91 | 25.15 | 28.62 | 32.31 | 36.22 | 40.35 | 44.71 | 49.30 | 54.10 | 59.13 |
| 70 | 1467 | 19.17 | 22.01 | 25.04 | 28.27 | 31.69 | 35.31 | 39.12 | 43.13 | 47.34 | 51.74 |
| 60 | 1257 | 16.43 | 18.86 | 21.46 | 24.23 | 27.16 | 30.27 | 33.54 | 36.97 | 40.58 | 44.35 |
| 1 | 0.2738 | 0.3143 | 0.3577 | 0.4038 | 0.4527 | 0.5045 | 0.5590 | 0.6162 | 0.6763 | 0.7392 | |
| На основе 100% объемного наполнения насоса и 90% механического кпд | |||||||||||
