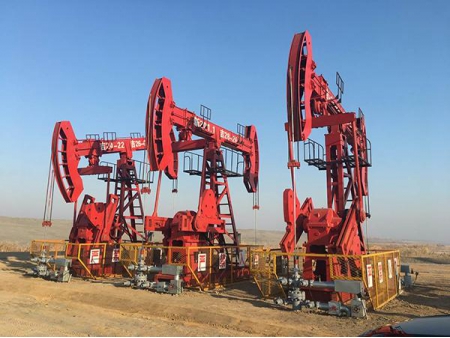

Нефтяной насос Джек
Нефтяной насос Джек в своей конструкции объединяет стандартный нефтяной насос-качалку и передний нефтяной насос, что позволяет добиться того, что один насос-качалка способна непрерывно качать нефть из двух близлежащий нефтескважин.
Данный двуплечий балансирный станок-качалка подходит для добычи маловязкой и средневязкой нефти, а также для нефти с высоким содержанием воды. В сравнении со станком-качалкой с одноплечим балансиром длина хода увеличена на 70%, что повышает эффективность откачки нефти. Одновременно с этим, эффект балансировки улучшен сравнительно показателей установки с одноплечим балансиром, вследствие чего мощность, генерируемая реальной работой снижается на 50%, а энергопотребление на 20-30%, что позволяет сократить производственные расходы.
Производимый нами станок-качалка строго соответствует стандартам API Spec 11E или Q/SL1316-2002.
- Расстояние между скважинами может быть отличаться из раза в раз, за счёт того, что балансир установки способен растягиваться. Подходит для работы со скважинами на расстоянии от 6 до 13м.
- Подходит для откачки нефти из одиночной скважины.
- В конструкции используется безотказный палец кривошипа осевого типа, что позволило нам устранить присущую стандартным пальцам кривошипа проблему выпадения, которая могла повлечь опрокидывание насоса.
- Станок-качалка оснащён регулирующим устройством основания двигателя, что позволило нам снизить уровень травм при установке ремня.
В декабре 2008г мы протестировали в работе станок-качалку модель SCYJ-8-3-37HB в работе на скважинах No.34-10 и No. 34-8 нефтеперерабатывающего завода Синьли в нефтяном месторождении Цзилинь, Китай. В течение последующих четырёх лет эксплуатации уровень энергопотребления нашей установки составил 130.8кВт в день, что в сравнении со станками-качалками, используемыми до этого (206.69кВт), позволило экономить 76.89кВт электроэнергии в день, т.е. уровень энергопотребления установки снижен на 37.2%.
| Модель | Номинальная нагрузка подвеса (кН) | Максимальная частота хода поршня насоса (м) | Крутящий момент на валу (кН*м) | Габариты (Д*Ш*В) (м) | Расстояние между двумя скважинами (м) | Оптимальное расстояние между двумя скважинами (м) |
| 3 | 1.5 | 9 | 5*1.5*4.94 | 4.5-7 | 5 | |
| 6 | 2.5 | 26 | 5*1.92*5.8 | 5-7 | 6.3 | |
| 8 | 3 | 37 | 7*2.122*6.89 | 6-8 | 7.5 | |
| 10 | 3 | 48 | 7*2.215*7.2 | 6-8 | 7.5 | |
| 12 | 4.2 | 53 | 7.6*2.315*8.6 | 7-9 | 8.5 |
