Паллетайзер для банок

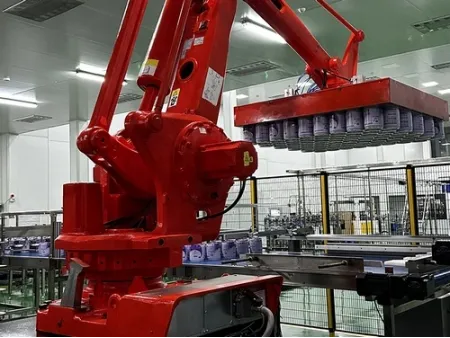

Используя магнитный захват, роботизированный паллетайзер укладывает пустые банки или другие изделия из жести на паллеты в соответствии с заданной схемой. Данная модель была специально разработана для высокоскоростных линий упаковки банок для напитков, пищевых консервов и промышленной тары.
Наш роботизированный паллетоукладчик включает в себя функции автоматической подачи паллет, автоматической выгрузки заполненных паллет и автоматическую укладку прокладок между слоями банок. Он также может быть бесшовно интегрирован со стреппинг-машиной и паллетообмотчиком для создания целостной упаковочной ячейки в конце линии производства. Столь удобная конфигурация значительно сокращает ручной труд, повышает точность укладки и увеличивает общую производственную эффективность.
| Габариты (Д×Ш×В) | 14000×8000×3800 мм |
| Подходящие банки | Пустые банки и продукция в жестяной упаковке |
| Производительность | 800–1500 банок/мин |
| Размеры банок | Диаметр 50–153 мм, высота 50–270 мм (настраивается) |
| Размер паллеты (Д×Ш×В) | 1200×1000×140 мм (настраивается) |
| Высота штабеля | 2400 мм (настраивается) |
| Давление сжатого воздуха | >0.5 МПа |
| Мощность | 18 кВт |
- Автоматический роботизированный паллетайзер
- Автоматический роботизированный паллетайзер для банок под краску
- Автоматический роботизированный паллетайзер для банок под молочную смесь

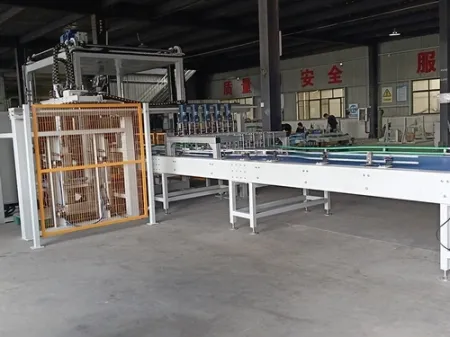

Низкоуровневый паллетоукладчик был специально разработан нашей компанией для установки в конце линии обработки пустых банок. Использует магнитные захваты и формовочный стол для укладки банок на паллеты в соответствии с требуемой схемой. Пустые паллеты подаются в паллетайзер автоматически, в то время как операторам требуется только устанавливать прокладки и верхние рамки для паллет. Заполненные паллеты автоматически выгружаются по завершении укладки.
При подключении к стреппинг машине и паллетообмотчику формирует полностью готовую систему упаковки в конце линии, значительно сокращая количество ручного труда и повышая общую производственную эффективность вашей линии по производству жестяных банок.
| Подходящие банки | Жестяные банки, алюминиевые банки |
| Размер банки | Диаметр: 50-120 мм, высота: 50-200 мм (настраивается) |
| Высота паллетирования | Обычно ≤1.5 м (настраивается) |
| Скорость паллетирования | Прибл. 2–3 слоя/мин (зависит от размера банок и схемы укладки) |
| Система управления | ПЛК сенсорный экран, поддержка дистанционного управления |
| Привод | Серводвигатель или пневмосистема |
| Электропитание | 380 В/50 Гц (настраивается) |
| Размер паллеты (Д×Ш×В) | 1000×1200×120 мм (настраивается) |
- Автоматический низкоуровневый паллетайзер для банок 1
- Автоматический низкоуровневый паллетайзер для банок 2
Высокоуровневый паллетоукладчик поддерживает высокие штабели, с типичной высотой упакованной паллеты около 2.5 метров и возможностью увеличения данного порога по запросу. Дополнительные устройства могут автоматически укладывать прокладки между каждым слоем продукции для повышения стабильности штабеля, а также автоматически устанавливать верхние рамки, что сокращает количество ручного труда и повышает общую безопасность линии.
Для еще большей автоматизации паллетайзер может быть оснащен автоматической подачей и выгрузкой паллет. Когда паллета будет заполнена, она автоматически передастся по конвейерной ленте на выход, а следующая пустая паллета будет спозиционирована для загрузки. Наш высокоуровневый паллетайзер также может быть интегрирован со стреппинг машиной и паллетообмотчиком для создания полностью автоматической системы упаковки паллет.
| Высота штабеля | 2400 мм (настраивается в зависимости от конфигурации) |
| Размер паллеты (Д×Ш×В) | 1100×1400×120 мм |
| Производительность | 3 слоя в минуту |
| Размер продукции | Диаметр 50–153 мм, высота 50–270 мм |
| Подходящая продукция | Жестяные банки, пластиковые бутылки, стеклянные бутылки |
| Электропитание | 3×380 В, 50 Гц, 7 кВт |
| Давление сжатого воздуха | 0.6 МПа, 0.1 л/мин |
| Система управления | Программируемый контроллер ПЛК, фотоэлектрические и концевые выключатели, пневматические компоненты ведущих немецких, японских и тайваньских брендов |
Используя систему машинного зрения, роботизированный паллетайзер для ведер определяет положение ведер с краской на конвейере, укладывает их вертикально до требуемой высоты, затем захватывает сложенные пустые ведра с помощью захватного механизма. После поворота на 180° робот точно размещает каждый штабель на паллете. Загруженные паллеты транспортируются конвейером к паллетообмотчику или стреппинг-машине для окончательной упаковки и передачи на склад.
| Грузоподъемность | От 20 до 60 кг |
| Макс. рабочий радиус | Прибл. от 1500 до 2000 мм |
| Точность позиционирования | От ±0.05 до ±0.1 мм |
| Способ захвата | Зажим по корпусу ведра (настраивается) |
| Кол-во за цикл | 16 ведер за цикл (настраивается) |
| Ключевые особенности | Мягкий захват и конструкция, предотвращающая повреждения |
