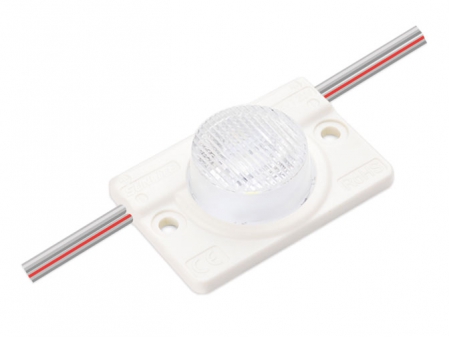

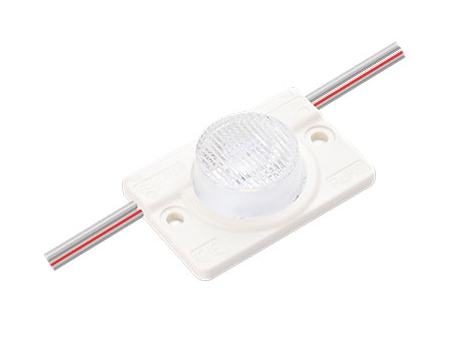

MJX266E (1.2Вт)

Запрос цены

О нас: http://factory-ledlighting.ru/2-2-2-1-mjx266e-1-2w.html

Модуль для светового короба

Соединяются гибкими кабелями;
Тип защиты (модули): IP65
Индекс цветопередачи Ra: ≥75
Световой поток на модульную цепь: 120лм
CE маркировка;
5 лет гарантии;
Подходят для подсветки светового короба и вывесок размером 6-20см;

Общие сведения:

Используется источник света EMC3030, характеризуется хорошей цветопередачей;
Доступны в белом/чистом белом/теплом белом цветах;
ПММА оптическая линза с углом луча 15×45°, характеризуется равномерным освещением;
Подходит для светового короба размером 50-100см;
Изготавливается посредством литья под давлением, печатная плата с хорошим рассеиванием тепла;
Обладает отличными адгезионными свойствами, быстро отводит тепло в профиль;
Огнестойкость до UL94V-0;
Низкий вход DC24В, безопасный и надежный;

Технические характеристики:

Модель	Чиповый светодиод	Цвет света светодиодов	Цветовая температура (K)	Номинальное напряжение (В)	Мощность (Вт)	Световой поток	Номинальная эффективность (лм/Вт)	Угол свечения	Номинальный ток（мA）	Сертификат	Индекс цветопередачи, R (CRI)
						( лм )		( °)
MJX266E	3030	чистый белый	6000-7000	12	1.2	120	100	15X45	100	CE RoHS	≥75

Другие технические характеристики:

Макс. длина цепи	Цвет	Светодиодный трансформатор	Вес (г/ед)	Рабочая температура (℃)	Температура (℃)	Степень защиты IP (модули)	Размер	Число светодиодов на модуль	Гарантийный период (год)
							(ДхШхВ), мм
20	Белый	постоянное напряжение	13	-25～ 60	-25～ 70	IP65	38х26х7.8	1	5

Note：
① Температура окружающей среды при тестировании составляет: 25±2℃;
② Приведенные выше данные являются стандартными показателями, которые могут отличаться и быть изменены без предварительного уведомления;
③ Модули являются продукцией с высоким уровнем энергопотребления. Они не могут быть использованы в качестве двухстороннего источника питания;

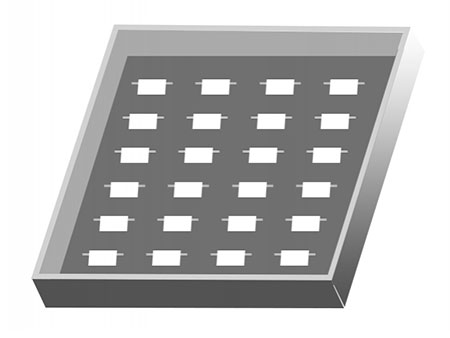

Монтаж или схема подключения

Метод установки: Для позиционирования и крепления необходимо использовать двухсторонний скотч из пенополиэтилена и клей для нейтрального стекла.

Каскад и модуль могут разрезаться.

Инструкция по установке:

Главный кабель питания: 2x1.5мм². При необходимости удлинить линии светодиодных жестких стержней, необходимо использовать провод 0.75мм2/18# во избежание перегрузки питания, которая может привести к перегреву. Длина блока электропитания и питающего провода между лампочками не должна составлять более 3 метров;
При установке, пожалуйста, используйте схему;
Крепежные винты должны быть оснащены прямыми отверстиями и фиксироваться на месте;
Если в светодиодной ленте имеется неизолированный провод, то необходимо снять 10мм изоляции, а затем установить его в защитную изоляцию соединительной головки;
Для обеспечения гидроизоляции и защиты питающей линии от коррозии после завинчивания клемм, мы рекомендуем использование однокомпонентного силикона (нейтрального стекла, пластика или водостойкой смазки) в качестве покрытия медного провода для защиты;
Не прикасаться к проводам под напряжением;
Рекомендуем использовать импульсный источник питания с соответствующей нормативной спецификацией (защита от короткого замыкания, защита от перенапряжения, защита от перегрузки тока);

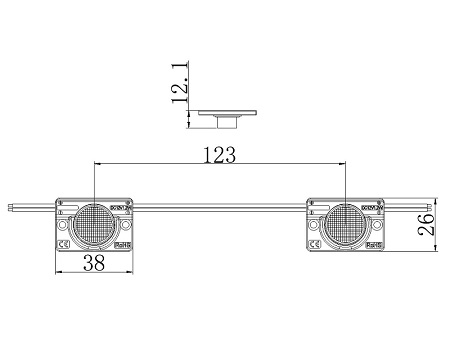

Размеры:

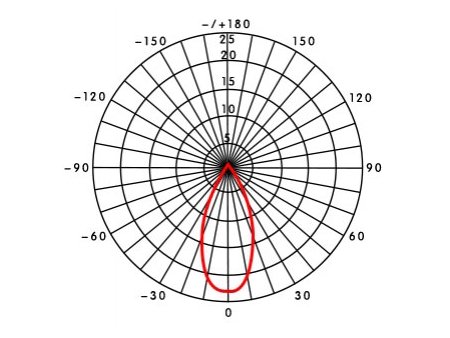

Кривая распределения света:

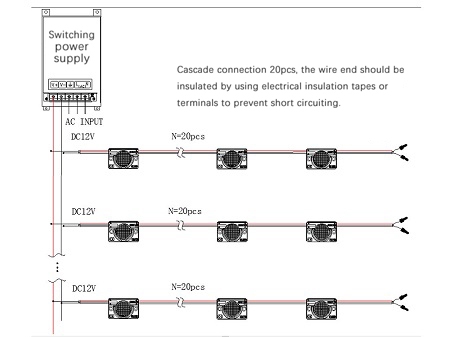

Схема соединения:

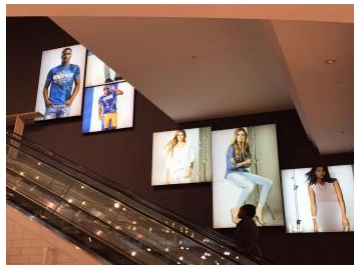

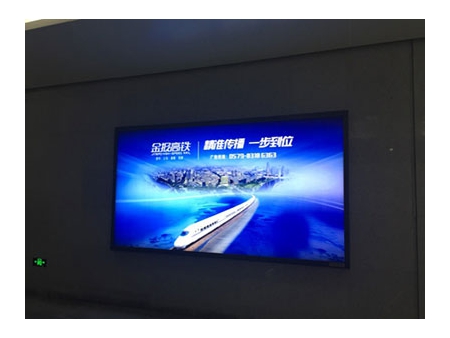

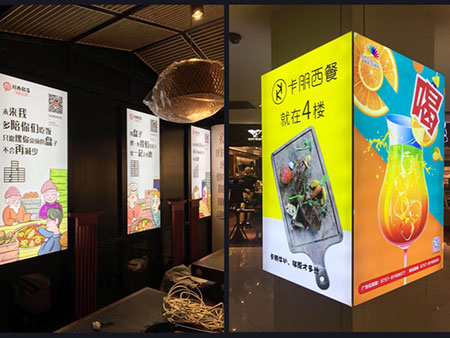

Применение светодиодных лент:
