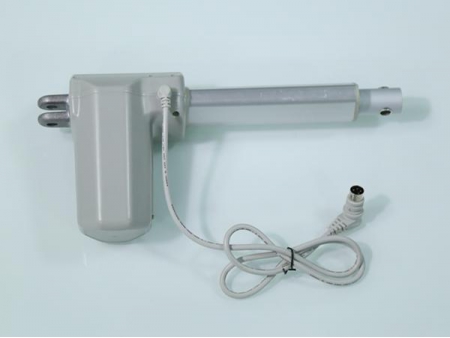

Линейный актуатор серии U2 предназначен для высоких нагрузок и отличается бесшумностью, идеально подходит для применения в медицинских кроватях, стоматологических креслах и других установках медицинского назначения. Наличие редуктора позволяет достигнуть максимального толкающего усилия в 8000Н, что соответствует требованиям медицинского оборудования.
Передний и задний крепеж изготовлен из алюминиевого материала ADC12, за счет чего линейный актуатор серии U2 обладает большей долговечностью по сравнению с линейным. В целях защиты от влаги уплотнительные элементы обтянуты дополнительной резиной. Также заказчик может выбрать тип торможения и защиту от перегрузки во время оформления заказа. Для обеспечения совместимости с блоком управления розетка линейного актуатора серии U2 отличается от розетки линейного актуатора серии .
Данный тип линейного актуатора оснащен адаптером питания и ручным пультом управления. Также к одному блоку управления одновременно можно подключить два или три привода. На случай отключения электроэнергии линейный привод может быть оснащен блоком питания.
Параметры- Рабочее напряжение: постоянный ток - 12/24В
- Максимальное усилие: 8000Н (толкающее усилие), 4000Н(тяговое усилие)
- Скорость на холостом ходу:5~39.5мм/сек
- Скорость при полной нагрузке:2.5~23.4мм/сек
- Длина во втянутом состоянии: s + 163мм
- Уровень шума: ниже 52дБ
- По заказу: датчик Холла
- Линейный актуатор отличается небольшим размером, большой предельной нагрузкой, легким весом, низким уровнем шума и самозакрывающимся механизмом.
- Устройство оборудовано встроенным концевым переключателем. Двигатель будет автоматически отключать конец каждого хода.
- Линейный актуатор утилизирует металлическую коробку передач и обладает долгим сроком службы.
- Этот продукт разработан с исключительно долговечной структурой.
- Устройство способно осуществлять несколько функций, включая подъём, спуск, наклон и вращение.
- Опционально доступны ручное управляющее устройство и источник энергии.
- Этот линейный актуатор широко используется в медицинских кроватях, электрических кроватях, массажных креслах и другой моторизированной мебели.
Линия графика
① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)
Код Параметровод | Усилие(Н) | Потребляемый ток(A) | Скорость(мм/сек) | ||
Толкающее | Тяговое | На холостом ходу(32В постоянного тока) | При полной нагрузке(24В постоянного тока) | ||
Станд.двигатель (2600об/мин) | |||||
A | 8000 | 4000 | 4.2 | 5 | 2.41 |
B | 6000 | 4000 | 3.7 | 6 | 2.63 |
C | 5000 | 4000 | 3.2 | 8 | 2.88 |
D | 3500 | 3500 | 2.6 | 11.9 | 3.07 |
E | 2500 | 2500 | 2.1 | 15.9 | 3.5 |
F | 2000 | 2000 | 1.7 | 21.4 | 3.38 |
G | 1000 | 1000 | 1.3 | 32.1 | 3.45 |
Высокоскоростной двигатель(3400об/мин) | |||||
H | 8000 | 4000 | 5 | 6.7 | 3.3 |
I | 6000 | 4000 | 4.3 | 7.6 | 4.1 |
J | 5000 | 4000 | 4.3 | 10.1 | 5.4 |
K | 3500 | 3500 | 4.7 | 15.1 | 7.9 |
L | 2500 | 2500 | 4.2 | 20.2 | 11.1 |
M | 2000 | 2000 | 4.1 | 27.1 | 14.9 |
N | 1000 | 1000 | 3.1 | 39.5 | 23.4 |
Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.
Ключ для заказа1=12В
2=24В(стандартный)1=0°/180°
2= 90°
3=30°
4=60°

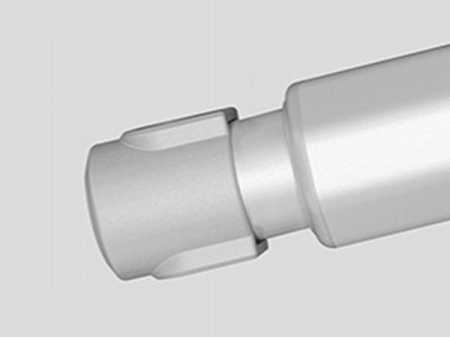

1=Пластиковая скоба, разрез 6.2мм, диаметр отверстия Φ10.2мм
2=скоба из алюминиевого сплава, разрез 8.2мм, отверстие Φ12.2мм
3=скоба из алюминиевого сплава, разрез 10.2мм, отверстие Φ10.2мм
4=скоба из алюминиевого сплава, разрез 10.2мм, отверстие Φ12.2мм
C=по заказу1=ширина 26мм, диаметр отверстия Φ10.2мм
2=ширина 26мм, диаметр отверстия Φ12.2мм
3=ширина 32мм, диаметр отверстия Φ10.2мм с пластиковой крышкой
4=ширина 32мм, диаметр отверстия Φ12.2мм с пластиковой крышкой
5=Пластиковая скоба, ширина 32мм, разрез 8.2мм, диаметр отверстия Φ10.2мм
6=Пластиковая скоба, ширина 32мм, разрез 8.2мм, диаметр отверстия Φ12.2мм
7=Скоба из алюминиевого сплава, ширина 26мм, разрез 6.2мм, диаметр отверстия Φ10.2ммm
8=Скоба из алюминиевого сплава, ширина 26мм, разрез 6.2мм, диаметр отверстия Φ12.2mm
9=Скоба из алюминиевого сплава +ниппель из ПВХ, ширина 26мм, разрез 6.2мм, диаметр отверстия Φ10.2мм
C=по заказу
1=черный
2=цвет слоновой кости
C=по заказу1=IP42
2=IP54
3=IP65
4=IP66
5=без оболочки
1=отсутствует(стандартный)
2=защитные винты
3=толкающие винты
4= предохранительные винты, толкающие винты1=нормально разомкнутый выключатель на обоих концах замыкает цепь
2=нормально разомкнутый выключатель на обоих концах выводит сигнал
3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
4=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
C=по заказу
1=отсутствует
2=один датчик Холла
3=два датчика Холла
4=герконовый датчик1=отсутствует
3=одна торсионная пружина с 4,5 циклами
2=одна торсионная пружина с 3 циклами
4=тормоз двигателя
1=концевые выводы
2=01-контактный разъем
3=Din 4-контактный разъем, 90°
4=Din 5-контактный разъем, 90°
5=Din 6-контактный разъем, 90°
C=по заказу1=0.5м
2=1м
3=1м
4=2м
5=3M
C=по заказу
1=прямой кабель
2=спиралевидный кабель
