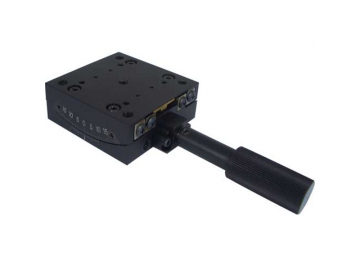

Гониометрический координатный стол с ручным управлением WN04GM15

Гониометрический координатный стол с ручным управлением WN04GM15
Гониометрический координатный стол с ручным управлением WN04GM15
Гониометрический координатный стол с ручным управлением WN04GM15
Запрос цены

Этот продукт был снят с производства и более не предлагается.

Гониометрический координатный стол с ручным управлением WN04GM15 используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях для контроля автоматического смещения путем углового поворотного регулирования.

Параметры
Модель Размер поверхности стола Диапазон углов Высота центра вращения Отклонение центра вращения Положение привода Минимальное деление шкалы Минимальный отсчет Минимальное шаговое движение Колебание Наклон Грузоподъемность вес
WN04GM15 65мм×65мм ±15° 50 мм φ0.05 мм центральный привод 6′ (для справки) 3" / 10 микрошаг. 80″ 60″ 10кг 0.52 кг
Характеристики
  • Конструкция координатного стола WN04GM15 выполнена из алюминиевого сплава, что обеспечивает ее небольшой вес; обработка поверхности осуществляется посредством технологии "черного" анодирования.
  • V-образная направляющая и шариковая направляющая обеспечивают более высокую точность и грузоподъемность оборудования.
  • Используется червячный привод, благодаря которому гониометрический координатный стол обладает высокоой точностью.
  • Координатный стол обладает высокой стабильностью и точностью, обеспечивая низкую степень наклона и колебаний.
  • Одновременно можно использовать два стола, после совмещения центров вращения может быть настроен двухосный изоцентрический поворот вокруг одной точки.
  • Вращающиеся ручки плотно фиксируются, обеспечивая безопасность и надежность.
  • Гониометрический координатный стол располагается горизонтально, оснащен стандартными соединительными отверстиями и может использоваться в сочетании с координатными столами других серий, образуя многокоординатную систему.
