Оборудование для экструзии алюминиевого профиля

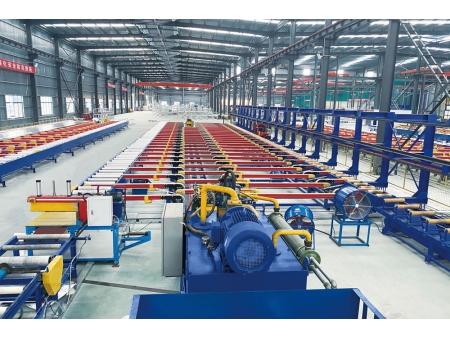

Ленточная транспортерная система охлаждения, используемая в процессе экструзии алюминия для охлаждения и обработки алюминиевых профилей

Охлаждающий стол предназначен для алюминиевого экструзионного оборудования грузоподъемностью 1650 тонн и выше или для обработки высокоточных профилей. Он оснащен гидравлическим оборудованием для выравнивания грузоподъемностью до 500 тонн и конвейерной системой шагового типа для предотвращения возникновения царапин на поверхности профилей, часто возникающих при использовании традиционных охлаждающих столов. Поверхность оборудования покрыта термостойким кевларовым войлоком с превосходной термической адаптацией, а общий комплект поставки включает в себя пневматический пильный стол для отрезки по требуемой длине с точностью распила ±0.8 мм.

Технические характеристики
Размер алюминиевого профиля Ширина поперечного сечения: 20-200 мм
Толщина: 1-10 мм
Длина: 1-10 м
Скорость транспортировки 1-10 м/мин
Номинальная производительность 1-10 т/час или 100-1000 м/час
Мощность двигателя Мощность конвейерного двигателя: 1-10 кВт
Мощность двигателя охлаждающего вентилятора: 3-20 кВт
Габариты станка Длина: 5-20 м
Ширина: 1-5 м
Высота:1-3 м
Вес станка 1-10 тонн
Особенности
  • Использует эффективные варианты охлаждения, такие как воздушное охлаждение, водяное охлаждение или специально разработанные охлаждающие конструкции, для ускорения отвода тепла и значительного сокращения времени охлаждения..
  • Оснащен системами управления с помощью ПЛК или ЧПУ, обеспечивающими автоматическую подачу, транспортировку и разгрузку. Данные функции сокращают ручное вмешательство, повышают эффективность производства и поддерживают стабильное качество продукции.
  • Регулируемые и взаимозаменяемые компоненты позволяют использовать стол для различных алюминиевых профилей с различными техническими характеристиками и формами, удовлетворяя разнообразным производственным требованиям.
  • Некоторые охлаждающие столы оснащены пневматическими пилами для отрезки по фиксированной длине с точностбю резки до ±0.8 мм.
  • Компоненты стола легко демонтируются и заменяются, что упрощает ежедневное техническое обслуживание и сокращает затраты на ремонт и время простоя. Столь гибкая конструкция увеличивает срок службы оборудования и эксплуатационную надежность.
  • Охлаждающий стол легко интегрируется с прессами для экструзии алюминия, пуллерами, печами старения и другим оборудованием, создавая полностью автоматизированную и непрерывную линию по производству алюминиевых профилей.
Варианты охлаждающего стола
Тоннаж Диаметр заготовки (в дюймах) Размер (длина×ширина) Тоннаж стретчера Общая мощность охлаждающего стола Тип стретчера
700 тонн 3.5" 26000×6000 мм 20 тонн 40 кВт Правильно-растяжная система для двух человек
700 тонн 3.5" Правильно-растяжная система для одного человека
800 тонн 4" 26000×6000 мм 20 тонн 40 кВт Правильно-растяжная система для двух человек
800 тонн 4" Правильно-растяжная система для одного человека
1000 тонн 5" 26000×6000 мм
32000×6000 мм
30 тонн 50 кВт Правильно-растяжная система для двух человек
1000 тонн 5" Правильно-растяжная система для одного человека
1250 тонн 5.5" 26000×6000 мм
32000×6000 мм
40 тонн 50 кВт Правильно-растяжная система для двух человек
1250 тонн 5.5" Правильно-растяжная система для одного человека
1450 тонн 6" 32000×7000 мм
38000×8000 мм
50-60 тонн 50 кВт Правильно-растяжная система для двух человек
1450 тонн 6" Правильно-растяжная система для одного человека
1650 тонн 6.5" 38000×8000 мм 60 тонн 55 кВт Правильно-растяжная система для двух человек
1650 тонн 6.5" Правильно-растяжная система для одного человека
1800 тонн 7" 38000×9000 мм 80 тонн 60 кВт Правильно-растяжная система для двух человек
1800 тонн 7" Правильно-растяжная система для одного человека
2000 тонн 7.5" 38000×10000 мм 80-100 тонн 70 кВт Правильно-растяжная система для двух человек
2000 тонн 7.5" Правильно-растяжная система для одного человека
2200 тонн 8" 38000×11000 мм 100-120 тонн 90 кВт Правильно-растяжная система для двух человек
2200 тонн 8" Правильно-растяжная система для одного человека
2700 тонн 9" 42000×12000 мм 150-200 тонн 95 кВт Правильно-растяжная система для двух человек
2700 тонн 9" Правильно-растяжная система для одного человека
3000 тонн 10" 42000×13000 мм 200 тонн 105 кВт Правильно-растяжная система для двух человек
3000 тонн 10" Правильно-растяжная система для одного человека
3600 тонн 12" 45000×13000 мм 250-300 тонн 210 кВт Правильно-растяжная система для двух человек
3600 тонн 12" Правильно-растяжная система для одного человека
4000 тонн 12.5" 45000×14000 мм 300-350 тонн 240 кВт Правильно-растяжная система для двух человек
4000 тонн 12.5" Правильно-растяжная система для одного человека
4500 тонн 13" 45000×14000 мм 350-400 тонн 270 кВт Правильно-растяжная система для двух человек
4500 тонн 13" Правильно-растяжная система для одного человека
5000 тонн 14" 45000×14000 мм
50000×15000 мм
400-500 тонн 300 кВт Правильно-растяжная система для двух человек
5000 тонн 14" Правильно-растяжная система для одного человека
