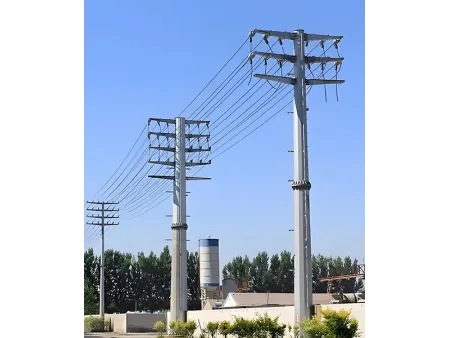

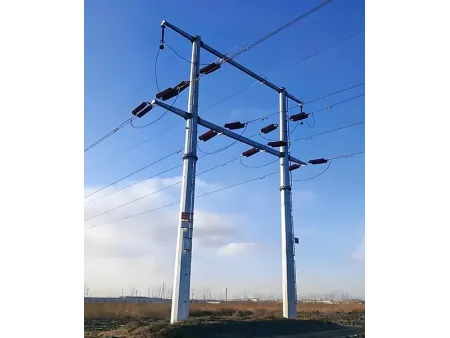

Одностоечная стальная опора ЛЭП
Самонесущая опора для линий электропередачи с одностоечной конструкцией, доступная в вариантах высотой от 5 до 60 метров
Одностоечные стальные опоры ЛЭП используют одну трубчатую стальную стойку в качестве основного несущего элемента. Они широко применяются на городских воздушных линиях, при расширении подстанций и на повышающих станциях ветроэнергетических объектов. Стоимость производства таких опор выше по сравнению с решетчатыми стальными опорами ЛЭП из углового проката, однако затраты на их дальнейшее обслуживание снижаются примерно на 30%.
- Нормы проектирования ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-60 м, по требованиям заказчика
- Расчетная скорость ветра 0-300 км/ч, по требованиям заказчика (в зависимости от региона)
- Обработка поверхности Горячее цинкование
- Конструкция башни
Конструкция опоры выполняется из стальной стойки большого диаметра с 12- или 16-гранным сечением. Для удобства транспортировки и монтажа используются фланцевые соединения или соединения внахлест. - Эффективное использование пространства
Одностоечные стальные опоры ЛЭП занимают примерно треть площади по сравнению с решетчатыми стальными опорами ЛЭП из углового проката. Они подходят для узких городских коридоров и участков с ограниченной площадью. - Ветровая устойчивость
Круглый профиль имеет более низкий коэффициент ветрового сопротивления. Благодаря этому ветровая нагрузка на опору в регионах с сильным ветром, например в прибрежных районах, снижается на 40-50%. - Диапазон напряжения
Одностоечные стальные опоры ЛЭП могут использоваться на линиях электропередачи напряжением от 10 кВ до 220 кВ. Для проектов сверхвысокого напряжения требуются стойки диаметром 2 метра и более.
Типовые условия установки
При установке одностоечных стальных опор ЛЭП необходимо учитывать характеристики грунта, климатические условия и особые факторы окружающей среды, чтобы обеспечить долговременную устойчивость конструкции.
- Равнинная местность
На равнинных участках необходимо оценивать плотность грунта. Следует избегать слабых оснований, чтобы фундамент мог воспринимать как нагрузку от тела опоры, так и натяжение проводов. - Горные районы
В горной местности необходимо исключать геологически слабые зоны. Предпочтение следует отдавать устойчивым участкам. Для строительства на сложном рельефе могут потребоваться временные подъездные дороги. - Прибрежные районы
В прибрежных проектах необходимо учитывать воздействие соляного тумана, коррозии и тайфунов. Фундамент должен предусматривать влагозащитные и антикоррозионные меры для обеспечения надежной эксплуатации.
| Продукт | Опора ЛЭП |
| Тип опоры | Одноцепная опора, двухцепная опора, многоцепная опора |
| Стандарт изготовления | DL/T 646-2012, DL/T 5214-2014, DL/T 5220-2021 |
| Сертификация качества | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Листовая сталь Q355B |
| Диапазон высоты | 5-60 м, по требованиям заказчика |
| Расчетная скорость ветра | 0-300 км/ч, по требованиям заказчика (в зависимости от региона) |
| Обработка поверхности | Горячее цинкование |
| Стандарт цинкования | ASTM A123; ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Сейсмостойкость | До 8 баллов |
| Рабочая температура | От -60° до 60° |
| Номинальное напряжение | 10 кВ, 33 кВ, 66 кВ, 110 кВ, 132 кВ, 220 кВ, 380 кВ, 400 кВ, 500 кВ, 750 кВ, 1000 кВ |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Main & Опциональные комплектующие
- Анкерные болты
- Copper Grounding Material
- Соединительные пластины
- Accessory Bolts
- 30-метровая одностоечная стальная опора ЛЭП
- 15-метровая одностоечная стальная опора ЛЭП
- 22-метровая одностоечная стальная опора ЛЭП
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
