Портальные установки малого типа для газовой/плазменной резки труб и пластин с ЧПУ
Машина для резки пластин / Портальная установка для резки пластин с ЧПУ / Машина для плазменной резки труб и пластин
Характеристики
Модели портальных установок газовой резки с ЧПУ поставляются с разными конструктивными решениями, что касается в том числе диапазона резки и длин вертикальных и горизонтальных рельс.
Машина для резки пластин оснащается двухступенчатым сервоприводом, среди характеристик которого - высокая точность резки и надежностью.
Портальная конструкция была подвергнута процессу снятия механических напряжений, благодаря чему она стала устойчива к деформации и долговечна.
Балочная конструкция с боковым открытием проста в техническом обслуживании.
Универсальная система ЧПУ проста в изучении и эксплуатации
Благодаря программированию ЧПУ, машина обладает функцией резки разных форм, имеет память точки прерывания, что позволяет избежать вторичной обработки и позволяет повысить общую производительность.
Программное обеспечение для раскроя позволяет конвертировать форматы CAD или нарисованные на компьютере эскизы в G-код, применяемый для резки. Затем система автоматически переводит G-код в ПО для резки и выполняет автоматическую резки по заданным граням.
Машина для резки труб и пластин имеет новую эстетичную, практичную и экономичную конструкцию.
Агрегатная установка для резки труб и пластин способна автоматически переключаться между режимами резки труб и пластин.
| Номер модели | HCZG-2660FP |
| Входное напряжение | 220 В |
| Рабочая частота | 50 Гц |
| Номинальная мощность | 3-5 кВт |
| Жидкокристаллический дисплей (LCD) | 10.4 дюймов |
| Максимальная амплитуда ширины резки | 2600 мм |
| Максимальная амплитуда длины резки | 6000 мм |
| Диапазон толщины металла при газовой резке, мм | Прошивка: 6-60мм ; снятие фасок: 6-120мм. |
| Максимальная скорость | 0-5000 мм/мин |
| Подъем термического резака | ≤ 120 мм |
| Толщина разреза методом плазменной прошивки | См. спецификации плазмы |
| Диапазон толщины плазменной резки | См. спецификации плазмы |
| Точность | Cоответствует стандарту JB/T5102-1999 |
| Точность линейного позиционирования | ± 0.5 мм/3 м |
| Точность при повторной позиционировании | ± 0.5 мм/3 м |
| Отклонение скорости | ± 5% |
| Неровность плоскости | Ra ≤ 12.5 мкм |
| Диапазон диаметра трубы | Φ 50-300 мм |
| Длина трубы | ≤ 6000 мм |
| Овальность трубы | ≤ 2% |
| Скорость вращения детали | 0-25 об/мин |
| Точность повторного позиционирования | ≤± 0.5 мм |
| Поддерживающие стройки для труб | 3 |
| Наименование | Диаграмма | Наименование | Диаграмма |

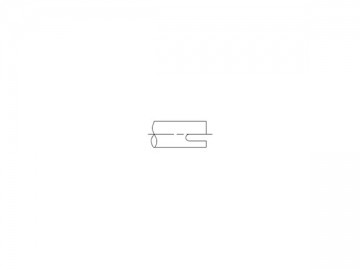

| Резка трубы под прямым углом | | Перпендикулярная нецентральная резка магистральных труб | |
| Наклонная резка трубы | | Перпендикулярная резка концов отводов труб | |
| Диагональная резка конца трубы | | Диагональный резка магистральных труб | |
| Перпендикулярная нецентральная резка концов отводов труб | | Диагональная нецентральная резка магистральных труб | |
| Нецентральная диагональная резка конца отводов труб | | Резка торцевых плоскостей (прямоугольная вырезка, полукруглая вырезка, прямоугольная вырезка с закругленными концами) | |
| Резка концов отводов нескольких пересекающихся труб | | Резка в симметрии торцевых плоскостей (прямоугольная над резка, полукруглая вырезка, прямоугольная вырезка с закругленными концами) | |
| Резка концов отводов нескольких пересекающихся труб | | Надрезка по середине (прямоугольная над резка, полукруглая надрезка, прямоугольная надрезка с закругленными концами) | |
| Параллельная резка концов отводов труб | | Нецентровая надрезка по середине (прямоугольная надрезка, полукруглая надрезка, прямоугольная надрезка с закругленными концами) | |
| Резка концов отводных труб | | Перпендикулярная резка магистральных труб | |
