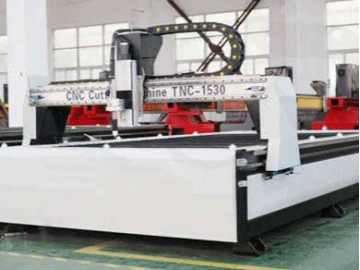

Станок плазменной резки с ЧПУ

Запрос цены

О нас: http://cnc-lasercutting.ru/9-1-cnc-plasmas-cutter-cnc-oxy-fuel.html

Ключевые характеристики
1. Модель: TNC-1212, TNC-1325, TNC-1530, TNC-1540, TNC-1560, TNC-2030, TNC-2040, TNC-2060
2. Опциональная характеристика: резка труб
3. Электрика: Schneider Electrics – Германия (Переключатель хода и концевой выключатель)
4. Система ЧПУ: F2300A Shanghai Fangling

Технические характеристики:

Модель	TNC-1325,1530,1830,1840,2030,2040
Рама	Встроенная направляющая из квадратной трубы
Линейные направляющие X Y Z	Линейная направляющая Taiwan HIWIN
Трансмиссия	Зубчатая рейка X/Y и шестерня, шарико-винтовая передача Z Taiwan TBI
Моторный привод	Шаговый двигатель
Система управления	DSP/START
Толщина реза	Нержавеющая сталь 3мм-25мм
Плазменный блок питания	63A/100A/160A/200A
Рабочая скорость	8000 мм/мин
Рабочее напряжение	380V,3PH,50/60HZ
ПО	ArtCAM/Type 3/Ucancam

Общие сведения:

Станок плазменной резки использует портальную конструкцию с двухсторонним приводом. Оси X и Y представляют собой цилиндрические линейные направляющие. Редуктор и реечный привод, работают стабильно.
Рама машины полностью сварена и обработана отжигом. Основная рама изготовлена из стальной трубы среднего размера с помощью сварки. Рельсовые опорные плиты изготавливаются с помощью прецизионной обработки строгальным станком, обладают высокой прочностью, точностью и отсутствием деформации.
Поперечная балка, боковые панели и все подвижные части изготовлены из алюминиевого сплава путем обшивки и фрезерования. Обладают характеристиками высокой прочности и малой инерции, что обеспечивает высокую прочность и позволяет избежать нестабильности положения резки, вызванной высокой инерцией.
Использование портативного регулятора высоты дуги HP105, который может автоматически регулировать высоту между резаком и пластиной для обеспечения качества резки. Структура может эффективно избежать столкновения между режущей головкой и стальными пластинами.
Система очистки от пыли своевременно удаляет пыль и обеспечивает здоровую рабочую среду для рабочих.

Стандартные характеристики:

Система ЧПУ Shanghai Fangling F2300A
Ось X, ось Y с линейной направляющей, ось Z с шариковым винтом
ШВП HIWIN и полированный стержень, точность управления 0,05 мм
Подвижная операционная система
Программное обеспечение для резки FASTCAM/SMARTCUT с ЧПУ
Японская режущая головка Panasonic P80
Ось X с двойным приводом, ось Y с одним двигателем
Schneider Electrics - Франция
Стандарт безопасности (2006/42/ЕС)

Детали:

2. Настольная портальная конструкция с двухсторонним приводом
2. 1) Ось Y использует двойную линейную направляющую, зубчатая передача и реечная передача обладают высокой стабильностью.
  2) Литая алюминиевая балка легкая, с низкой инерцией и высокой точностью.
2. Ось X использует двойную прямую линию, шестерню и зубчатую рейку, работая более стабильно.
2. Портативный регулятор давления дуги F1620 используется для автоматической регулировки высоты резки вместе со стальной пластиной для обеспечения качества резки.
2. Контроллер F2300A с ЧПУ Шанхайского университета Jiaotong
2. 1) Головка для плазменной резки Hyperthern
  2) Ось Z оснащена высокоточным линейным модулем с более высокой точностью и автоматической регулировкой высоты.
2. Централизованная система смазки
2. Schneider electric
2. Закрытый экологически чистый нижний канал (заполнение водой) и система очистки от пыли своевременно и эффективно удаляют пыль, обеспечивая здоровье персонала.

Выбор марки блока питания

2. Hypertherm
  Американский производитель
2. HuaYuan
  Китайский производитель
