Станок плазменной резки листового металла с ЧПУ
Станок плазменной резки листового металла управляется с помощью системы ЧПУ. Он отличается высокой точностью, легкостью выполнения операций, отсутствием шума и вибрации. Данное устройство используется для штамповки различных объектов, таких как листы нержавеющей стали, листы алюминия, меди, железа, резиновые панели, листовой материал из акрила и другие материалы. Кроме того, станок плазменной резки подходит для обработки V-образных и U-образных канавок и других нестандартных канавок на листах вышеуказанных материалов. Наиболее распространенный способ применения – это обработка V-образных канавок перед процессом гибки материала.
Этот продукт был снят с производства и более не предлагается.
- Станок имеет сварной корпус из стали, внутреннее напряжение устранено вибрационным старением.
- Станок имеет структуру с обратной загрузкой материала и универсальную шаровую опору, за счет чего поверхность материала не повреждается во время загрузки и выгрузки материала.
- Настраиваемый передвижной рабочий стол обеспечивает аккуратность глубины прорезки пазов каждой детали.
- Машина оборудована ножами для удаления стружки металла в количестве 3 штуки. Они установлены на передней и задней части машины, поэтому количество железных опилок существенно уменьшено. По сравнению с традиционной обработкой пятью ножами, точность обработки тремя ножами существенно улучшена, потому что использование трех ножей позволяет избежать образования линий вдоль нижней части обрабатываемых слотов.
- Полностью пневматический зажим и прессующее устройство позволяют быстро выполнить операцию без оставления следов на продукте. Все процессы осуществляются с сопровождением охлаждающим обдувом. Кроме того, система освещения в рабочей зоне ярче по сравнению с подобной продукцией, представленной на рынке.
- Станок оборудован высокоскоростной зубчатой рейкой из стального сплава, шарико-винтовой передачей с большим шагом и высокоточной бесшумной прямой направляющей. Веретенная система приводится в движение серводвигателем с большим крутящим моментом и импортным планетарным редуктором обеспечивает стабильное функционирование станка.
- Прочная панель используется для изготовления основания рабочего места, благодаря чему предотвращается быстрый износ рабочей поверхности во время обработки деталей. Рабочая панель и корпус станка подвижны, и могут быть отрегулированы. Точность расстояния от острия ножа до рабочей поверхности составляет 0,02 мм.
- Пользовательский интерфейс «человек-машина» упрощает использование станка оператором и размещение обрабатываемого материала.
- Полностью пневматический контроль фиксации и прессования материала позволяет добиться высокой производительности вместе с сокращением энергопотребления и минимизацией негативного воздействия на окружающую среду.
- Станок имеет простой и приятный для восприятия дизайн. Рамная конструкция подходит для использования различными категориями пользователей, соответствует потребностям производства и техническим требованиям.
Наименование параметра | HXK3000 | HXK4000 | HXK5000 | HXK6000 |
Толщина обрабатываемой пластины мм | 0.3-4 | 0.3-4 | 0.3-4 | 0.3-4 |
Ширина обрабатываемой пластины мм | 9-1220*1550 | 9-1220*1550 | 9-1220*1550 | 9-1220*1550 |
Длина обрабатываемой пластины мм | 100-3100 | 100-4100 | 100-5100 | 100-6100 |
Скорость держателя инструмента вала Y м/мин | 0-45 | 0-45 | 0-45 | 0-45 |
Максимальный шаг держателя инструмента оси y мм | 3100 | 4100 | 5100 | 6100 |
Мощность серводвигателя оси Y кВт | 4.5 | 4.5 | 4.5 | 4.5 |
Скорость движения формодержателя м/мин | 0-15 | 0-15 | 0-15 | 0-15 |
Мощность серводвигателя оси X кВт | 2.0 | 2.0 | 2.0 | 2.0 |
Скорость подъема держателя инструмента вала Z мм/сек | 8 | 8 | 8 | 8 |
Максимальное смещение держателя инструмента вала Z мм | 20 | 20 | 20 | 20 |
Мощность серводвигателя оси Z кВт | 0.4 | 0.4 | 0.4 | 0.4 |
Пневматический цилиндр | 13 | 16 | 19 | 22 |
Высота рабочего места от пола мм | 800 | 800 | 800 | 800 |
Давление сбрасывания мПа | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
Вес машины кг | 9800 | 11200 | 15000 | 18000 |
Габаритный размер (ширина)мм | 5000 | 5800 | 6800 | 8000 |
Габаритный размер (глубина)мм | 2200 | 2200 | 2200 | 2200 |
Габаритный размер (высота) мм | 2180 | 2180 | 2180 | 2180 |
Держатель инструмента
Приводится в движение шарико-винтовой передачей и серводвигателем.
Высокоскоростной двигатель переменного тока
Достигает большой скорости и высокого крутящего момента

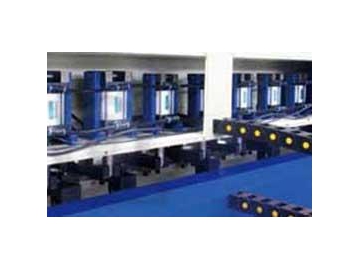

Пневматический держатель стального листа
Huaxia использует пневматические компоненты тайваньского производства с величиной хода 1220 мм. Пользователь может дополнительно приобрести задний упор до 2250 мм.
Стальной нож
В устройстве одновременно используется три ножа из быстрорежущей стали для резки, благодаря чему оборудование подходит для разных видов материалов, таких как нержавеющая сталь, обыкновенная сталь, алюминиевые пластины, органическое стекло. Таким образом, эти ножи прочные и долговечные.
