Буровой станок KG410/KG410H, для карьерных и открытых горных работ

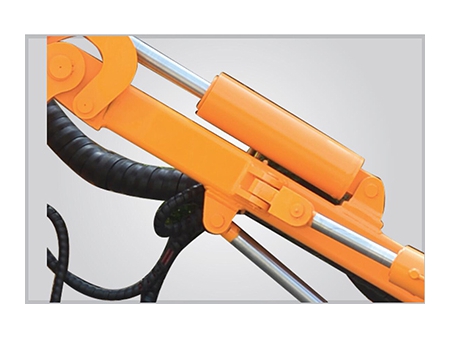

Буровой станок KG410/KG410H с погружным пневмоударником подходит для карьерных и открытых горных работ. Станок оснащен четырехцилиндровым двигателем Yuchai (China III), который обеспечивает отличную производительность и соответствует всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду. Полноприводная гусеничная платформа станка с мощным двигателем обеспечивает высокую проходимость и способность преодолевать крутые подъемы. Увеличенный угол наклона мачты с эффективным управлением положением мачты при помощи гидравлических цилиндров позволяют буровой установке соответствовать эксплуатационным требованиям в крайних положениях. Система вращения буровой штанги с двумя двигателями позволяет увеличить вращающий момент и скорость. Подъемный гидравлический цилиндр и цепь увеличивают подъемную силу и надежность работы. Утолщенная конструкция профилей направляющей аппарели надежно удерживает вращательный механизм. Дополнительное кольцо делает процесс загрузки и подъема буровой штанги более удобным.
Буровая установка KG410H оснащена эффективным пылеуловителем, снижающим негативное воздействие на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ90-115мм
Глубина эффективного бурения: 25м
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3980мм
Двигатель станка:YCD4R23T8-80(59кВт/2400об/мин)/Yuchai YCD4R23T8-80(59кВт/2400об/мин)
Модель | KG410 | KG410H |
Общая масса | 4500кг | 4700кг |
Габаритные размеры (Д×Ш×В) | 6000×2100×2000мм | 6000×2350×2000мм |
Крепость породы | f=6-20 | |
Диаметр буровой скважины | Φ90-115мм | |
Глубина эффективного бурения | 25м | |
Скорость вращения ротора | 0-120об/мин | |
Крутящий момент | 1800Н·м | |
Тяговое усилие | 40кН | |
Механизм подачи | гидравлический цилиндр – пластинчатая цепь | |
Ход подачи | 3980мм | |
Скорость движения | 0-2.5км/ч | |
Преодолеваемый подъем | ≤30° | |
Дорожный просвет | 280мм | |
Угол наклона аппарели в поперечной плоскости | вниз:135°, вверх: 50°, всего: 185° | |
Угол поворота аппарели в продольной плоскости | влево: 100°, вправо: 45°, всего: 145° | |
Угол наклона буровой стрелы в поперечной плоскости | вниз: 50°, вверх: 25°, всего: 75° | |
Угол поворота буровой стрелы в продольной плоскости | влево: 44°, вправо: 45°, всего: 89° | |
Наращивание аппарели | 900мм | |
Двигатель станка | Yuchai YCD4R23T8-80 (59кВт/2400об/мин) | |
Размеры буровой штанги | Φ64×3м | |
Тип пневмоударника | M3 | |
Расход сжатого воздуха | 10-17м3/мин | |
Максимальная высота горизонтальной скважины | 2950мм | |
Минимальная высота горизонтальной скважины | 750мм |
- Удобная панель управления
- Гиратор с высоким крутящим моментом
- Стабильная гидравлическая система
- Гусеничная платформа, адаптирующаяся к любой поверхности
- Мобильный винтовой воздушный компрессор с дизельным двигателем
