Моторизированный линейный актуатор серии U5 представляет собой линейный актуатор скользящего типа (модуль линейного перемещения), преимуществом которого является компактность и легкость в установке. Моторизированный линейный актуатор предназначен для применения в массажных креслах, электрических диванах, электрических кроватях и умной мебели. Оболочка изготовлена из алюминиевого сплава, а ползунок и редуктор из пластикового материала, что обеспечивает бесшумное перемещение. Максимальное толкающее усилие составляет 6000Н.

В моторизированный линейный актуатор можно установить ход, длина которого меньше длины корпуса актуатора, что делает его идеальным для использования в электрической мебели.

Моторизированный линейный актуатор серии U5 оснащен адаптером питания и современным ручным пультом управления.

Параметры
  • Напряжение: 12/24В постоянного тока
  • Макс.усилие: 6000Н (толкающее), 3000Н (тяговое)
  • Скорость на холостом ходу: 5.4~58мм/сек
  • Скорость при полной нагрузке: 2.9~30мм/сек
  • Уровень шума: ниже 52 дБ
Характеристика
  • Линейные актуаторы обладают максимальной предельной нагрузкой, высокой скоростью, высокой точностью позиционирования и превосходными свойствами самоблокировки.
  • Устройство оборудовано встроенным концевым переключателем. Двигатель способен автоматически выключаться в конце каждого хода.
  • Актуатор отличается небольшим размером, максимальной предельной нагрузкой и легким весом.
  • Продукт основан на крепкой и долговечной конструкции.
  • Функции: подъём, спуск, наклон и вращение.
  • Опционально доступны ручное управляющее устройство и источник энергии.
  • Этот линейный актуатор широко используется в электрических массажных диванах, электрических кроватях, массажных креслах и другой электрической или моторизированной мебели.

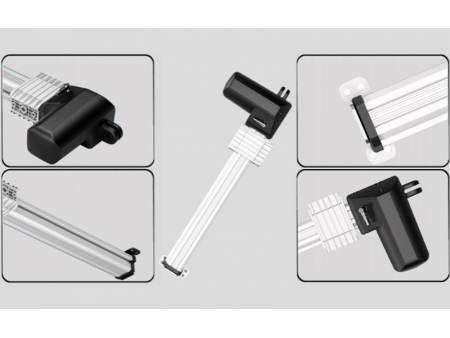

Внешний вид и размер
Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Код Параметров
од Усилие (Н) Потребляемый ток(A) Скорость (мм/сек)
Толкающее Тяговое На холостом ходу(32В пост.тока) При полной нагрузке(24В пост.тока)
Стандартный двигатель (2600об/мин)
A 6000 3000 5 5.4 2.9
B 5000 3000 5 7.1 3.9
C 3000 3000 4.5 11 6.2
D 2500 2500 4 15.8 7.8
E 2000 2000 5 22.5 13
F 1200 1200 4 33 19
G 700 700 4.5 44.5 23.6
Высокоскоростной двигатель (3400об/мин)
H 6000 3000 5 6.7 3.9
I 5000 3000 5 7.6 4.6
J 3000 3000 4.8 10.1 8.2
K 2500 2500 4.5 15.1 11
L 2000 2000 4.5 20.2 16
M 1200 1200 5 27.1 23
N 700 700 4.5 39.5 30

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

Ключ для заказа
  • 1=12В
    2=24В(стандартный)

  • 1=Пластиковая скоба, разрез 6.2мм, диаметр отверстия Φ10.2мм
    C=по заказу

  • 1=отсутствует
    2=Переднее крепление L-типа
    C=по заказу

  • 1=прямой кабель
    2=спиралевидный кабель

  • 1=0.5M
    2=1M
    3=1.5M
    4=2M
    5=3M
    C=по заказу

  • 1=нормально разомкнутый выключатель на обоих концах замыкает цепь
    2= нормально разомкнутый выключатель на обоих концах выводит сигнал
    3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
    4= нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
    C=по заказу

  • 1=концевые выводы
    2=01-контактный разъем
    3=кабель Y, 01-контактный разъем, Din 5-контактный
    C=по заказу

  • 1=отсутствует
    3=одна торсионная пружина с 4,5 циклами
    2=одна торсионная пружина с 3 циклами
    4=тормоз двигателя
