Мини-актуатор серии U6B является уменьшенной версией линейного,и специально разработан для применения в электрических диванах. Корпус редуктора актуатора данной серии изготовлен из металла, а длина хода меньше 150 мм. Преимуществом актуатора является его бесшумность, компактность и легкость в монтаже, что делает его идеальным для применения при небольших нагрузках не больше 100кг.

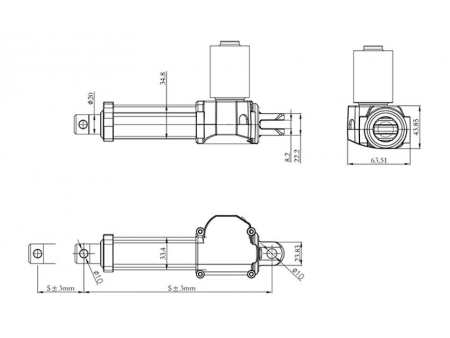

Внешний вид и размер

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Код Параметров

Код	Усилие（Н）			Потребляемый ток（A）	Скорость（мм/сек）
	Толкающее	Тяговое			На холостом ходу(32В постоянного тока)	При полной нагрузке(24В постоянного тока)
Станд.двигатель (2200об/мин)
A	1500		1500	1.5	7.8		3.7
B	1000		1000	1.5	15.2		6.6
Высокоскоростной двигатель(3800об/мин)
E	2500		2000	2..8	9.3		5.2
F	2000		2000	3	13.2		6.9
G	1500		1500	4	26.4		10.8
Длинный двигатель (3400об/мин)
H	1000		1000	3	24.5		16
J	3000		2000	4	12		7
Длинный двигатель (4500 об/мин)
K	3000		2000	4	16		7.5

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

Ключ для заказа

1=12В
2=24В(стандартный)
1= Белый
2=2= Темно-серый

1=0°／180°
2=45°
3=90°
4=135°
1= Ширина 6.2мм, отверстие Φ6.4мм
2= Ширина 6.2мм, отверстие Φ8мм
3= Ширина 6.2мм, отверстие Φ6.4мм(стандартный)
4= Ширина 6.2мм, отверстие Φ10мм, трубка Φ8мм

1=Отверстие Φ6.4мм
2=Отверстие Φ8мм
3=Скоба, разрез 6мм, отверстие Φ6.4мм
4=Скоба, разрез 6мм, отверстие Φ8мм
5=Скоба, разрез 6мм, отверстие Φ10мм
6=Отверстие Φ10мм (стандартный)
7=Отверстие Φ10мм, трубка Φ8мм
8=Ширина 32мм, отверстие Φ10.2мм с пластиковой крышкой
1=нормально разомкнутый выключатель на обоих концах замыкает цепь
2=нормально разомкнутый выключатель на обоих концах выводит сигнал
3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
4=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
C=по заказу

1=отсутствует
2=Темно-серый
3=Датчик двойного эффекта Холла
C=по заказу
1=отсутствует
2= Торсионная пружина с двумя циклами
3=1.5M

1=0.5M
2=1M
3=1.5M
4=2M
5=3M
6=0.35M
7=0.75M
8=0.8M
1= концевые выводы
2=01-контактный разъем (стандартный)
3=Din 6-контактный разъем
4=Кабель Y 01-контактный разъем, Din разъем гнездовой 5-контактный (0.5м)
5=Кабель V 01-контактный разъем, Din разъем гнездовой 5-контактный (0.35м)
6=Din 5-контактный разъем
7=2-контактный разъем VH-3.96мм
8=110 терминал
9=Кабель E, разъем штыревой 01-контактный, разъем гнездовой 01-контактный, разъем гнездовой 5-контактный
A=Три хвоста, разъем штыревой 01-контактный, разъем гнездовой 01-контактный *2, разъем гнездовой 5-контактный

1=прямой кабель
2=спиралевидный кабель
