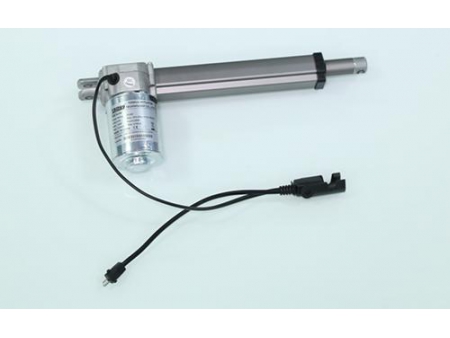

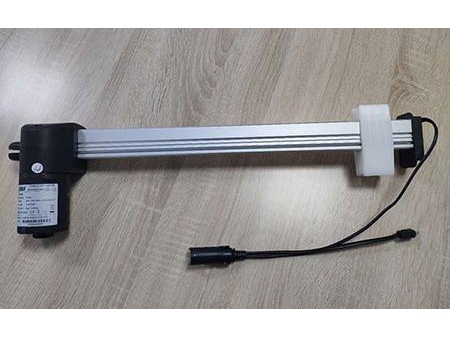

Электрический линейный актуатор серии U6 отличается компактностью, благодаря чему идеально подходит для использования в электрических диванах, массажных креслах и креслах-подъемниках. Двигатели данной серии бесшумных линейных актуаторов не имеют оболочки, что уменьшает потерью тепла и обеспечивает более длительный срок службы. Максимальное усилие втягивания составляет 3500Н, а сам корпус актуатора изготовлен из алюминиевого материала, предварительно обработанный методом анодного окисления, за счет чего обеспечивает коррозионную стойкость. Задная часть актуатора может быть отрегулирована под разные углы в соответствии с требованиями к установке.

Преимущества: бесшумность, компактность, легкостьв установке. Для выбора имеются два способа крепления: переднее и заднее крепления.

Актуатор серии U6 оснащен универсальным адаптером питания и современным ручным пультом управления.

• Напряжение: 12/24В постоянного тока
• Макс.усилие: 3500Н (толкающее), 2000Н (тяговое)
• Скорость на холостом ходу: 5.8~26.4мм/с
• Скорость при полной нагрузке:2.8~10.8мм/с
• Минимальное расстояние установки: s + 163мм
• Уровень шума: менее 52дБ
• Опционально: датчик Холла

• Линейный актуатор отличается небольшим размером, предельной максимальной нагрузкой, легким весом, низким уровнем шума и превосходными свойствами самоблокировки.
• Устройство оборудовано встроенным концевым переключателем. Двигатель способен автоматически выключаться в конце каждого хода.
• Это устройство утилизирует металлическую коробку передач и обладает долгим сроком службы.
• Продукт основан на крепкой и долговечной конструкции.
• Функции: подъём, спуск, наклон и вращение.
• Опционально доступны ручное управляющее устройство и источник энергии.

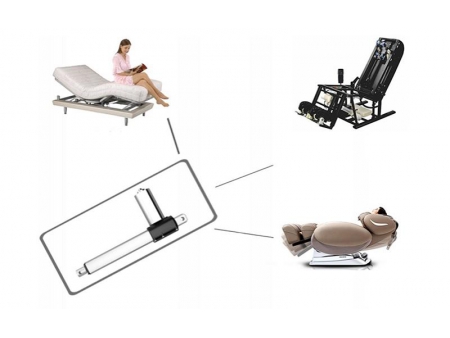

• Этот линейный актуатор широко используется в электрических массажных диванах, электрических кроватях, массажных креслах и другой электрической или моторизированной мебели.

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

• 1=12В
  2=24В(стандартный)

• 1=прямой кабель
  2=спиралевидный кабель

• 1=0/180°
  2=45°
  3=90°
  4=135°

• 1=Разрез 6.2мм, отверстие Φ6.4мм
  2= Разрез 6.2мм, отверстие Φ8мм
  3= Разрез 6.2мм, отверстие Φ10мм
  C=по заказу

• 1=черный
  2=Песчаный
  C=по заказу

• 1=IP42
  2=IP54
  3=IP65
  4=IP66

• 1=отсутствует
  3= одна торсионная пружина с 4,5 циклами
  2=одна торсионная пружина с 3 циклами
  4=тормоз двигателя

• 1=нормально разомкнутый выключатель на обоих концах замыкает цепь
  2=нормально разомкнутый выключатель на обоих концах выводит сигнал
  3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
  4=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал

• 1=отсутствует
  2=один датчик Холла
  3=два датчика Холла
  4=по заказу

• 1=концевые выводы
  2=01-контактный разъем
  3=Din 6-контактный разъем
  C=по заказу

• 1=0.5M
  2=1M
  3=1.5M
  4=2M
  5=3M
  C=по заказу

• 1=Отверстие Φ6.4мм
  2=Отверстие Φ8мм
  3=Скоба, разрез 6мм, отверстие Φ6.4мм
  4=Скоба, разрез 6мм, отверстие Φ8мм
  5=Скоба, разрез 6мм, отверстие Φ10мм
  C=по заказу
