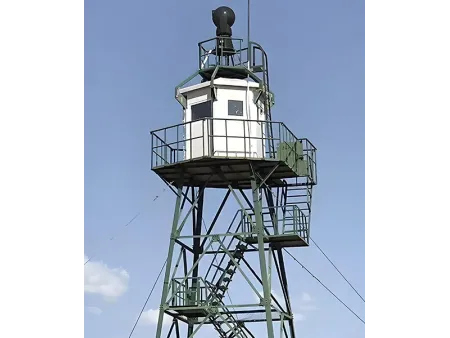

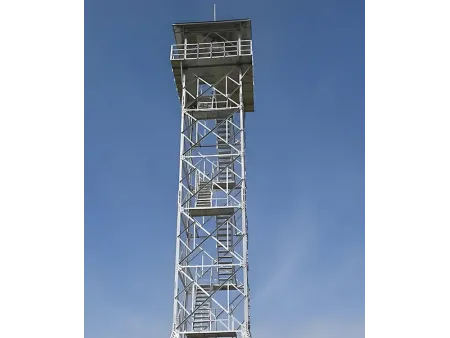

Наблюдательная вышка (cмотровая башня)
Самонесущая стальная решетчатая вышка для наблюдения и охранного мониторинга, доступная в вариантах высотой от 5 до 35 метров
Наблюдательные вышки представляют собой высокие стальные конструкции, предназначенные для наблюдения, мониторинга и противопожарного контроля. Они широко применяются в системах лесопатрульного наблюдения, пограничного контроля, мониторинга туристических зон и других задачах обеспечения безопасности.
- Нормы проектирования ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Диапазон высоты 5-35 м, по требованиям заказчика
- Расчетная скорость ветра 0-300 км/ч, в зависимости от региональных условий
- Обработка поверхности Горячее цинкование; Окраска
- Конфигурация конструкции
Большинство наблюдательных вышек выполняется в четырехопорном самонесущем исполнении или в исполнении на оттяжках. Внутри могут предусматриваться наклонные лестницы или винтовые лестницы для подъема. В верхней части размещается рабочая площадка или небольшая служебная кабина для персонала. - Ветровая и сейсмическая устойчивость
Наблюдательная вышка может проектироваться на ветровую нагрузку при скорости ветра до 30 м/с и сейсмическую интенсивность до 8 баллов. Вертикальное отклонение контролируется в пределах менее 1/1000, что обеспечивает стабильную работу в сложных условиях эксплуатации.
Места установки
Наблюдательные вышки обычно устанавливаются на возвышенных участках, например на вершинах холмов или других высоких точках. Такие места обеспечивают широкий обзор и хорошие линии наблюдения, что повышает эффективность мониторинга.
| Продукт | Наблюдательная вышка |
| Тип башни | Самонесущая башня |
| Нормы проектирования | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Сертификация качества | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Гайки и болты | Класс 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Угловой прокат / трубчатая сталь |
| Диапазон высоты | 5-35 м, по требованиям заказчика |
| Выбранные материалы | Угловой прокат, стальной лист, швеллер, круглый прокат и др. |
| Способ соединения | Болтовые соединения, сварка |
| Сейсмостойкость | До 8 баллов |
| Расчетная скорость ветра | 0-300 км/ч, в зависимости от региональных условий |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123; ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Основные функции | Подходят для школ, площадей, парковок, высотных зданий, лесного противопожарного наблюдения, рек, плотин и прибрежных зон |
| Основные особенности | Компактное основание и эффективное использование территории. Легкая конструкция, удобная для транспортировки и монтажа. Короткий срок строительства и низкая стоимость установки. Проектируются в соответствии с требованиями к стальным конструкциям и башенно мачтовым сооружениям, обеспечивая безопасную и надежную эксплуатацию. |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Соединительные пластины
- Антенная мачта
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
- Противопожарное наблюдение в горной местности
Наблюдательная вышка, установленная в горных районах, обеспечивает широкий обзор с минимальным количеством слепых зон. Это снижает потребность в патрулировании и повышает возможности раннего обнаружения. - Наблюдение из закрытой кабины для лесной охраны
Стационарные наблюдательные вышки позволяют лесной охране вести мониторинг изнутри кабины. Это защищает персонал от неблагоприятной погоды и помогает лучше сосредоточиться на выявлении рисков возгорания. - Высотное наблюдение
В качестве высотной наблюдательной конструкции вышка обеспечивает дальний обзор и мониторинг назначенных зон. Она выполняет сразу несколько функций, включая наблюдение, раннее предупреждение и контроль безопасности.
- Конструкция вышки
Конструкция наблюдательной вышки обеспечивает необходимую высоту и общую устойчивость сооружения. Распространенные формы включают квадратное, круглое и многогранное исполнение. Стальные вышки обычно устанавливаются на железобетонные фундаменты. Секции вышки соединяются решетчатыми связями, образуя комбинированную конструктивную систему, которая значительно повышает устойчивость к опрокидыванию. - Наблюдательная площадка
Наблюдательная площадка размещается на необходимой высоте и оборудуется защитными ограждениями. Ее размеры позволяют персоналу свободно перемещаться и устанавливать оборудование для обзора всей территории. Верхняя разветвленная часть конструкции использует скрученные коробчатые элементы, проходящие через переходный слой в верхней части тела вышки. Центральная труба поднимается непосредственно до крыши, уменьшая пролет кровли и улучшая работу конструкции. - Средства доступа
Вышка может оснащаться лестничными маршами, наклонными лестницами или вертикальными лестницами для доступа к наблюдательной площадке. В некоторых конфигурациях также предусматриваются простые подъемные устройства, если требуется быстрый подъем или спуск.
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
