Токарный автомат продольного точения с ЧПУ (Швейцарского типа/Swiss-Turn)
Токарные автоматы швейцарского типа серии CKC (исполнение VI) используют двухпортовую систему ЧПУ FANUC 0i-TF Plus. Предназначены для обработки деталей типа валов, используемых в различных отраслях промышленности.
На главном шпинделе токарного автомата могут выполняться операции наружного точения, торцевого сверления, нарезания резьбы метчиком, растачивания, нарезания резьбы резцом, проточки канавок, поперечного сверления, фрезерования, радиального нарезания резьбы и отрезки. На противошпинделе могут выполняться токарная обработка, сверление, растачивание и нарезание резьбы метчиком. Главный и противошпиндели могут работать одновременно для сокращения времени цикла обработки токарного станка. Дополнительно станок может оснащаться автоматическим податчиком прутка, создающим полностью автоматизированный режим обработки.

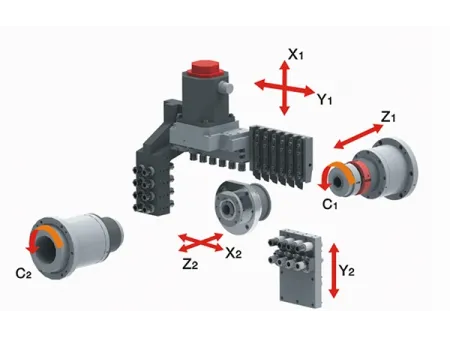

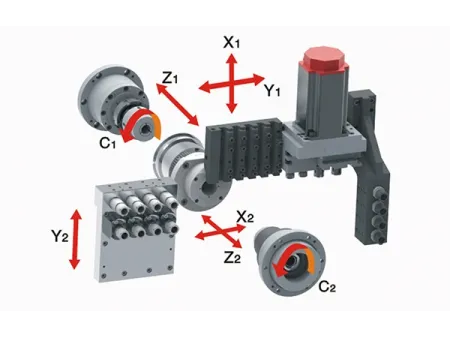

- Ось Y2 (6 линейных осей)
- Встроенный мотор-шпиндель (главный и противошпиндель)
- Быстрая подача 30 м/мин
- Поворотная панель оператора
- Большое рабочее пространство
- Функция оси C для главного и противошпинделя токарного станка
- Полнопроходная поворотная направляющая втулка (привод вала с использованием шлицевого соединения)
- Различная компоновка инструмента с возможностью расширения
- Возможность жесткого нарезания резьбы для приводного инструмента
- Возможность выполнения резки без поворотной направляющей втулки
| Модель | | | | |
| Система ЧПУ | FANUC | |||
| Макс. диаметр обрабатываемой заготовки, мм | Ø12 | Ø20 | Ø25 | Ø32 |
| Макс. длина точения, мм | 200/2.5D (с/без направляющей втулки) | 320/2.5D (с/без направляющей втулки) | ||
| Макс. частота вращения главного шпинделя, об/мин | 10000 | 8000 | 8000 | 6000 |
| Макс. частота вращения противошпинделя, об/мин | 10000 | 8000 | 8000 | 6000 |
| Количество инструментов, шт. (стандарт) | 25 | 34 | ||
| Мощность главного шпинделя, кВт | 2.2/3.7 | 3.7/5.5 | 5.5/7.5 | |
| Мощность противошпинделя, кВт | 2.2/3.7 | 3.7/5.5 | 3.7/5.5 | |
| Повторяемость позиционирования всех осей, мм | 0.002 | |||
| Радиальное биение отверстия шпинделя, мм | 0.004 | |||
| Макс. вылет отрезного инструмента спереди, мм | 80 | 150 | ||
| Скорость быстрой подачи, м/мин | 32 | 30 | ||
| Масса станка, кг | Прибл. 2600 | Прибл. 4500 | ||
| Габариты станка (Д×Ш×В), мм | 2590×1330×1830 | 2700×1625×2100 | ||
