Фальцепрокатный кровельный станок (одинарный конусный фальц), YX65-300-400-500
Профилегибочный станок для производства фальцевой кровли YX65-300-400-500 используется для создания как конического профиля с однократной формовкой и одновременной продольной резкой, так и прямого профиля. Его компактная конструкция позволяет легко транспортировать эту машину в контейнерах 40GP. Спецификации нашего станка могут быть настроены в соответствии с потребностями заказчика.
- Прямые и конические профили могут изготавливаться на одном станке (по желанию заказчика)
- Конический профиль формируется за один раз
- Продуманная конструкция, способная помещаться в контейнер 40GP для легкой транспортировки на стройплощадку
- Простота в эксплуатации и низкие затраты на техническое обслуживание
| Модель | YX65-300-400-500 |
| Габариты | 7000*2000*1050 мм |
| Мощность основного двигателя | 7.5 кВт*2 |
| Мощность гидравлического двигателя для надрезчика | 3 кВт |
| Серводвигатель (Schneider; используемый для изменения типа) | 2 кВт |
| Двигатель (используемый для регулирования угла наклона) | 1.1 кВт*2 |
| Двигатель (используемый для продольной резки) | 1.1 кВт |
| Двигатель (используемый для устройства подачи) | 4 кВт |
| Этапы формования | 18 этапов |
| Скорость формования | 8-15 м/мин |
| Напряжение | 380В/50Гц/3 фазы |

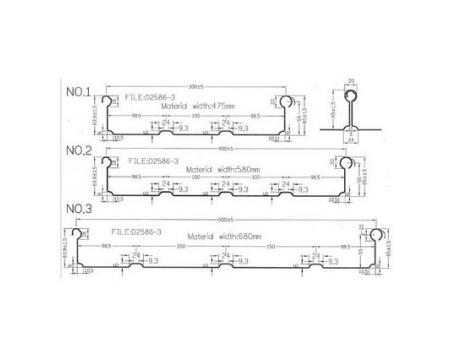

| Эффективная ширина для прямого профиля | Самая узкая: 200 мм; самая широкая: 700 мм |

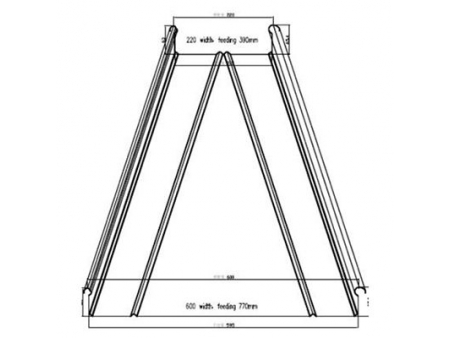

| Эффективная ширина для конического профиля | Самая узкая (конической стороны): 220 мм; самая широкая (с другой стороны): 700 мм (Диапазон наклона: 0~2.5 градуса) |
| Высота кровли | 65 мм |
| Толщина алюминия | 0.8-1.2 мм |
| Толщина стали | 0.6-0.8 мм |
| Система управления | Управление с помощью ПЛК |
-
-

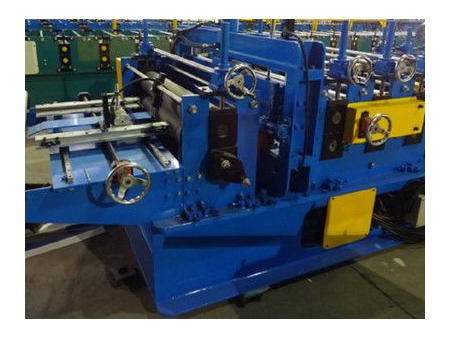

Устройство для резки плоских листов
Перед профилированием разрезает стальной лист на куски необходимой длины.
Мощность двигателя насоса гидравлического резака: 3 кВт
Мощность двигателя подающего устройства: 4 кВт
-
-

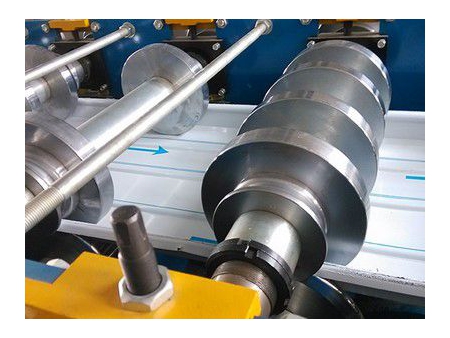

Ролик изготовлен из высококачественной формовочной стали 45# на токарных станках с ЧПУ с термообработкой. Для увеличения срока службы станка дополнительно предлагается покрытие стали твердым хромом.
-
-

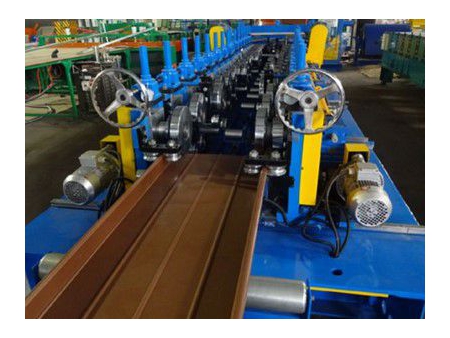

Устройство для конической формовки: одноразовая коническая формовка
-
-

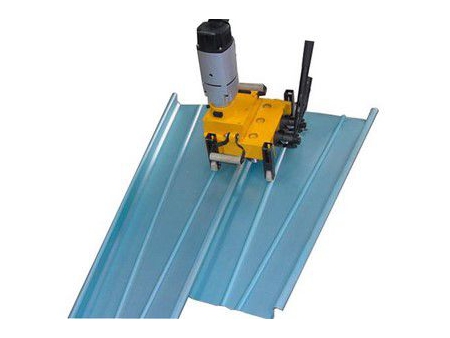

Автоматический кромкозагибочный инструмент
-
-

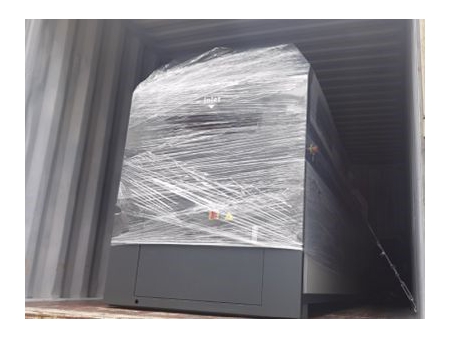

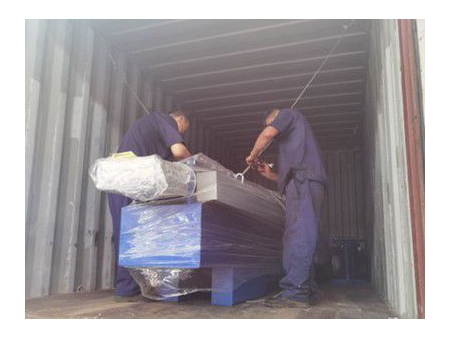

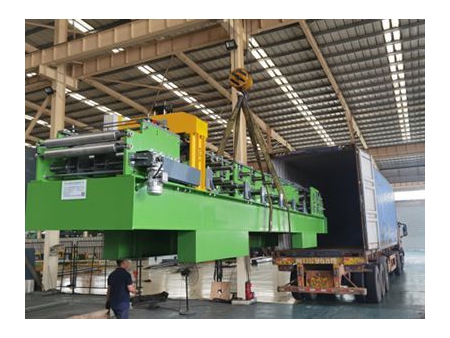

Доступна загрузка в контейнер 40GP.
- Основной станок
- 5-ти тонный ручной размотчик/5-ти тонный гидравлический размотчик

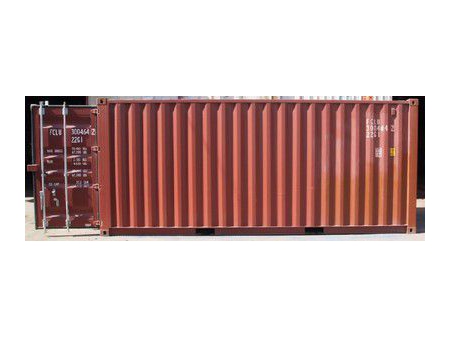

- Новый контейнер 40GP
- Автоматический кромкозагибочный инструмент
- Ручной кромкозагибочный инструмент
- Компьютерная система управления с ПЛК и сенсорным экраном (бренд: Schneider)
- Устройство для изготовления конической фальцевой кровли однократным формованием
- Стол для выдачи готового продукта
- Руководство по эксплуатации
