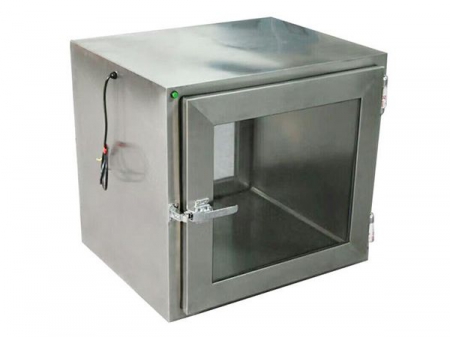

Передаточное окно для чистых помещений

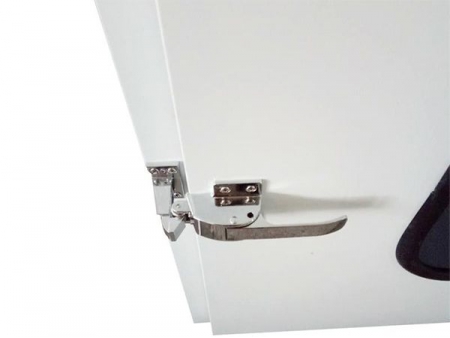

Передаточное окно (шлюз) для чистых помещений позволяет значительно снизить риск распространения заражения и загрязнений, позволяя передавать необходимые материалы, образцы и другие предметы, при котором не требуется входить или выходить в устанавливаемые помещения. Окно (шлюз) оснащено взаимоблокирующим устройством, исключающая одновременного открытия двустворчатых дверей и обеспечивающая высокую степень чистоты. На выбор доступны механические и автоматические замки.
Компания Jinyi на протяжении длительного времени специализируется на производстве и проектировании стальных передаточных окон с индивидуальными параметрами на заказ. Все передаточные окна (шлюзы) имеют дугообразную конструкцию, а также могут иметь зеркальную, матовую, проволочно-волочильную или лакированную поверхность.
- Класс чистоты: класс В для камер с ламинарным потоком воздуха.
- Конструкция с двойными стенками и бесшовными внутренними углами (закругленными краями) для предотвращения скопления частиц грязи и пыли.
- Воздушный поток: вертикальный ламинарный поток с подачей воздуха сверху вниз и возвратом снизу вверх. Основание выполнено из перфорированной холоднокатаной пластины из нержавеющей стали марки 304 с ребрами жесткости.
- Система фильтрации: Предварительный фильтр - эффективность G4, фильтр HEPA – эффективность H14.
- Скорость воздуха: 0,38–0,57 м/с на расстоянии 150 мм ниже выравнивающей панели фильтра HEPA.
- Контроль перепада давления:
1)Отображение падения давления в фильтре
2)Диапазон давлений: фильтр HEPA: 0-500 Па/промежуточный фильтр: 0-250 Па
3)Точность: ±5 Па - Функции управления:
1)Кнопка запуска/остановки вентилятора
2)Встроенная электронная система блокировки дверей
3)УФ-лампа с отдельным переключателем управления - Доступ для технического обслуживания: смотровое отверстие, расположенное в нижней части передаточного окна для технического обслуживания вентилятора.
- Уровень шума: менее 65 дБ при нормальной работе.
- Диффузорная пластина HEPA: изготавливается из нержавеющей стали марки 304.
| Внешние размеры (мм) | 800(Ш)×1200(В)×690(Д) |
| |
| Внутренние размеры (мм) | 600(Ш)×600(В)×600(Д) | 800(Ш)×800(В)×800(Д) | |
| Скорость воздуха в форсунках (м/с) | 0.3-0.9 | ||
| Время продувки | Регулируется вручную | ||
| Материал | class="text-center"Нержавеющая сталь SUS304 (внутренняя часть и корпус) | ||
| Размер фильтра HEPA | 610×610×93 мм | 487×487×93 мм | |
| Эффективность фильтрации | H14 (99,99% при 0,3 мкм) | ||
| Мощность вентилятора (Вт) | 165 | ||
| Источник питания | 22В/50Гц | ||
