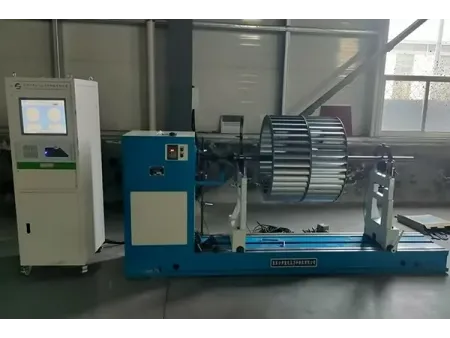

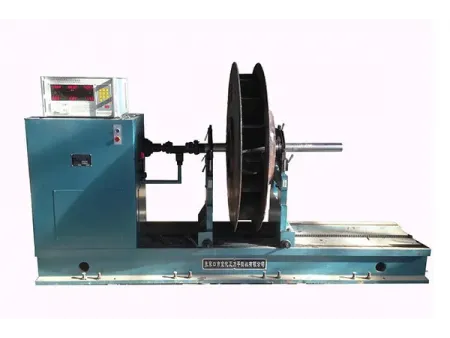

Балансировочный станок для вентиляторов
YFW-300/YFW-500
Балансировочный станок на жестких опорах для динамической балансировки крыльчаток вентиляторов и воздуходувок
Модели YFW-300 и YFW-500 - это дорезонансные балансировочные станки на жестких опорах, разработанные для производителей вентиляторов, электродвигателей, дробилок, барабанов, текстильного оборудования и сельскохозяйственной техники среднего и малого размера. Благодаря безопасной конструкции на жестких опорах, простой калибровке и легкому управлению данные балансировщики предлагают надежную и эффективную калибровку любых вращающихся деталей и систем.
Ключевым преимуществом данных станков для балансировки крыльчаток вентиляторов является их способность обрабатывать детали с диаметром вращения до 1200 мм, что делает их подходящими для динамической балансировки крупных систем. Они также хорошо подходят для других высокоскоростных вращающихся деталей, таких как маховики, шкивы, режущие диски и коленчатые валы.
| Масса детали | 15-300 кг | 20-500 кг | |||
| Макс. диаметр детали | Ø1400 мм | Ø1600 мм | |||
| Диаметр вала детали | Стандартная роликовая каретка | Ø10-Ø90 мм | Стандартная роликовая каретка | Ø10-Ø90 мм | |
| Дополнительная роликовая каретка (по запросу клиента) | Ø90-Ø180 мм | Дополнительная роликовая каретка (по запросу клиента) | Ø90-Ø180 мм | ||
| Расстояние между двумя несущими опорами | 1500/2100 мм (или на основе требований) | 1500/2100 мм (или на основе требований) | |||
| Мин. достижимый остаточный дисбаланс (eMar) | 1 г·мм/кг | 1 г·мм/кг | |||
| Коэффициент уменьшения дисбаланса (URR) | ≥90% | ||||
| Скорость балансировки (бесступенчатая регулировка скорости) | Высокая скорость (масса детали ≤160 кг) | 520/1040 об/мин | Высокая скорость (масса детали ≤160 кг) | 520/1040 об/мин | |
| Низкая скорость | 260/520 об/мин | Низкая скорость | 260/520 об/мин | ||
- Возможность комплектации балансировочного станка как встроенным электроизмерительным блоком ZL-220, так и передовой системой динамической балансировки ZL-2.
- Система ZL-2 включает в себя новейшую USB-плату сбора данных с промышленным компьютером или моноблоком, обеспечивая высокую стабильность и превосходную защиту от помех.
- Программное обеспечение, разработанное с применением технологии виртуальных приборов NI LabVIEW, обладает интуитивно понятным и удобным интерфейсом, адаптируемым к различным уровням пользователей и испытательным условиям.
- Гибкая программная архитектура позволяет осуществлять функциональное расширение и настройку балансировочного станка в соответствии со специфическими требованиями заказчика.
- Балансировщик оснащен усовершенствованным фотоэлектрическим соединителем для ввода опорного сигнала и скрытым пьезоэлектрическим датчиком для обнаружения вибрационного сигнала.
