Самонарезающие Анкерные Болты
В отличие от обычных анкерных болтов, самонарезающие анкерные болты являются основным решением для крепления слабых пород и нестабильных условий, таких как зона разлома и деформация земной коры, особенно когда происходит обрушение скважины или требуются удлиненные анкерные болты.

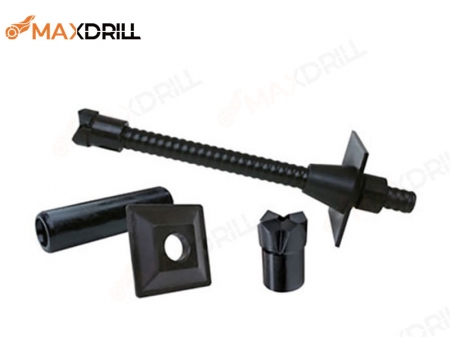

Самонарезающие анкерные болты Maxdrill с функциями сверления, затирки швов и анкеровки в одном флаконе имеют широкий спектр применений для прокладки туннелей, радиального анкерования и микрошпайки. Обладая универсальностью и возможностью удлинения, самосверлящие анкерные болты Maxdrill могут применяться при строительстве железных дорог, туннелировании, гидротехнических сооружениях, стабилизации склонов, плотинах, опорах, берегах рек, фундаментах высотных зданий и их укреплении. Они особенно подходят для борьбы с просадками грунта, обрушением скважин, трещинами, обрушениями, оползнями и другими геологическими катастрофами, при этом просты в эксплуатации в ограниченном пространстве.
Технические характеристики- Размер бруска: R25, R32, R38, R51, T76
- Предельная нагрузка: 200-1,900KN
- Выходная нагрузка: 150-1,500KN.
- Длина: индивидуальная длина в соответствии с вашими потребностями
- Продуктивность: 400 МТ в месяц
- Принадлежности: расходные сверла, гайка, муфты, заглушка для затирки, пластины
| Размер бруска | R25N | R32L | R32N | R32S | R32SS | R38N | R52L | R51N |
| Номинальный наружный диаметр (мм) | 25 | 32 | 32 | 32 | 32 | 38 | 51 | 51 |
| Номинальный внутренний диаметр (мм) | 13 | 21 | 20 | 18 | 15 | 24 | 35 | 33 |
| Площадь поперечного сечения стержня (мм) | 240.00 | 310.00 | 350.00 | 430.00 | 480.00 | 590.00 | 740.00 | 940.00 |
| Предельная нагрузка (кН)≥ | 200.00 | 250.00 | 280.00 | 360.00 | 405.00 | 500.00 | 550.00 | 800.00 |
| Предел подачи (кН)≥ | 150.00 | 190.00 | 230.00 | 280.00 | 300.00 | 400.00 | 450.00 | 630.00 |
| Предел прочности (Н/мм2)≥ | 830.00 | 800.00 | 800.00 | 830.00 | 840.00 | 840.00 | 740.00 | 850.00 |
| Сила подачи (N/mm²)≥ | 620.00 | 610.00 | 650.00 | 650.00 | 620.00 | 670.00 | 600.00 | 670.00 |
| Относительное удлинение A5 (%)≥ | ≥6.00 | |||||||
| E Модули (GPa) | 178.00 | 180.00 | 185.00 | 205.00 | 180.00 | 202.00 | 182.00 | 185.00 |
| Номинальный вес (кг/м) | 1.90 | 2.40 | 2.70 | 3.40 | 3.80 | 4.70 | 5.90 | 7.40 |
| Резьба (левая) | Внутренний стандарт MAX DRILL, основанный на стандартах ISO 10208 и 1720 и т.д. | |||||||
| Сорт стали | ASTM A519-035140/EN 10083-141Cr4 | |||||||
| Твердость (HB) | 230-300 | |||||||
| Длина поставки (м) | 1М, 2М, 3М, 4м. Другая длина может быть по специальному заказу | |||||||
| Размер бруска | T30N | T40L | T40N | T52N | T60N | T76L | T76N | T76S | T103N | T103S |
| Номинальный наружный диаметр (мм) | 30 | 40 | 40 | 52 | 60 | 76 | 76 | 76 | 103 | 103 |
| Номинальный внутренний диаметр (мм) | 13 | 24 | 20 | 30 | 38 | 54 | 49 | 44 | 80 | 57 |
| Площадь поперечного сечения стержня (мм) | 400.00 | 660.00 | 770.00 | 1,150.00 | 1,300.00 | 1,650.00 | 2,080.00 | 2,460.00 | 2,950.00 | 4,800.00 |
| Предельная нагрузка (кН) | 320.00 | 540.00 | 660.00 | 929.00 | 1,000.00 | 1,200.00 | 1,600.00 | 1,900.00 | 2,300.00 | 3,700.00 |
| Предел подачи (кН) | 260.00 | 425.00 | 525.00 | 730.00 | 800.00 | 1,000.00 | 1,200.00 | 1,500.00 | 1,800.00 | 2,670.00 |
| Предел прочности (Н/мм2) | 800.00 | 810.00 | 850.00 | 800.00 | 760.00 | 720.00 | 760.00 | 770.00 | 770.00 | 770.00 |
| Сила подачи (N/mm²) | 650.00 | 640.00 | 680.00 | 630.00 | 610.00 | 600.00 | 570.00 | 600.00 | 610.00 | 550.00 |
| Относительное удлинение A5 (%) | ≥6.00 | |||||||||
| E Модули (GPa) | 195.00 | 196.00 | 198.00 | 190.00 | 192.00 | 188.00 | 208.00 | 190.00 | 190.00 | 190.00 |
| Номинальный вес (кг/м) | 3.10 | 5.20 | 6.00 | 9.00 | 10.20 | 12.90 | 16.30 | 19.30 | 23.00 | 37.50 |
| Резьба (левая) | Внутренний стандарт MAXDRILL, основанный на стандартах ISO 10208 и 1720 и т.д. | |||||||||
| Сорт стали | ASTM A519-035140/EN 10083-141Cr4 | |||||||||
| Твердость (HB) | 240-310 | |||||||||
| Длина поставки (м) | 1М, 2М, 3М, 4М. Другая длина может быть по специальному заказу | |||||||||
