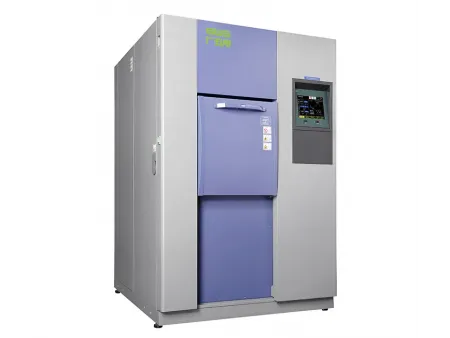

Серия TSG Трехзонные камеры термоудара (термошоковые)
Климатическая камера с горячей, холодной зонами и зоной с температурой окружающей среды для испытаний надежности продукции путем быстрого переключения между экстремальными температурными изменениями
В трехзонной камере термоудара используются отдельные секции с горячей, холодной температурой и температурой окружающей среды, что позволяет за считанные секунды подвергать изделия экстремальным перепадам температур. В отличие от конструкций, в которых образцы перемещаются между камерами, эта система термоударных испытаний удерживает изделие на месте, а потоки воздуха автоматически переключаются, снижая вибрацию и давая более точные результаты измерений. Наша испытательная камера может работать как в двухзонном, так и в трехзонном режимах, в зависимости от требований к испытаниям.
- Испытания на высокотемпературное воздействие
- Испытания на воздействие низких температур
- Контролируемое термоциклирование
- Испытания на тепловой удар
- 1 овальный кабельный порт размером 25×100 мм с серой мягкой резиновой заглушкой и крышкой
- Счетчик часов наработки

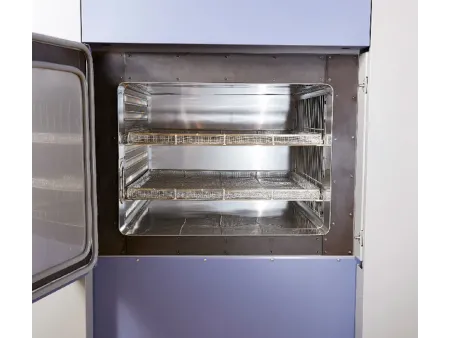

- 2 комплекта корзин для образцов
- 6 роликовых колес
4 выравнивающие ножки - 1 силовой контроллер для подключения образца
1 коммуникационный порт RS-485
1 порт Ethernet RJ-45 - USB порт
- Данная климатическая камера оборудована трехзонной фиксированной конструкцией с пневматическими заслонками, которые автоматически переключают поток воздуха. Вся испытательная установка поддерживает как двухзонный, так и трехзонный режимы тестирования, в зависимости от требуемого протокола испытаний.
- Образцы остаются в одном положении на протяжении всего цикла испытаний. Система термоударных испытаний снижает вибрацию и помехи, предотвращая их перемещение, что позволяет получать более согласованные и надежные данные.
- Большая передняя дверца с пневматическим механизмом открывания и закрывания обеспечивает более безопасную и легкую загрузку или извлечение тестовых образцов.
| Модель | | | | | | ||||||||||
| TSG2055W | TSG3055W | TSG5055W | TSG10055W | TSG3055WS | TSG5055WS | TSG-71H-W | TSG-71S-A/W | TSG-101S-W | TSG-201S-W | TSG-71L-A | TSG-101L-A | ||||
| Объем камеры (л) | 200 | 300 | 500 | 970 | 300 | 500 | 70 | 70 | 100 | 200 | 70 | 100 | |||
| Тестовая система | 2-зонная или 3-зонная, переключение пневматической заслонки | ||||||||||||||
| Параметры | Зона высоких температур | Верхний предел предварительного нагрева | 200℃ | ||||||||||||
| Скорость повышения температуры | 60℃→ 200℃≤20 мин | Температура окружающей среды→ 200℃≤15 мин | |||||||||||||
| Зона низких температур | Нижний предел предварительного охлаждения | -78℃ | -77℃ | -75℃ | |||||||||||
| Испытательная зона | Отклонение температуры | ±2℃ | ±2℃ (≤ 150℃) ±3℃ (＞ 150℃) | ||||||||||||
| Диапазон воздействия температуры | Высокая температура: ( 60~ 150)℃, низкая температура: (-55~-10)℃ | Высокая температура: ( 60~ 200)℃, низкая температура: (-70~0)℃ | Высокая температура: ( 60~ 200)℃, низкая температура: (-65~0)℃ | ||||||||||||
| Время восстановления температуры | ≤5 мин | ≤5 мин | ≤5 мин | ≤5 мин | ≤10 мин | ≤5 мин | |||||||||
| Масса образца* | 10 кг | 7.5 кг | 12.5 кг | 12.5 кг | 7.5 кг | 10 кг | 3.5 кг | 5 кг | 5 кг | 20 кг | 2.5 кг | 2.5 кг | |||
| Внутренние размеры (мм) | Ш | 650 | 970 | 970 | 970 | 970 | 970 | 410 | 410 | 650 | 650 | 410 | 650 | ||
| В | 460 | 460 | 780 | 1000 | 460 | 780 | 460 | 460 | 460 | 460 | 460 | 460 | |||
| Г | 670 | 670 | 670 | 1000 | 670 | 670 | 370 | 370 | 370 | 670 | 370 | 370 | |||
| Внешние размеры (без выступа) (мм) | Ш | 1710 | 2030 | 2030 | 2030 | 2030 | 2030 | 1310 | 1310 | 1550 | 1550 | 1310 | 1550 | ||
| В | 1935 | 1935 | 2256 | 2475 | 1935 | 2256 | 1950 | 1950 | 1950 | 1950 | 1950 | 1950 | |||
| Г | 1845 | 1845 | 1845 | 2090 | 1845 | 1845 | 1830 | 1530 | 1530 | 1830 | 1530 | 1530 | |||
| Номинальная мощность (кВт) | 39 | 39 | 50 | 55 | 50 | 55 | |||||||||
Рабочие характеристики моделей с воздушным охлаждением основаны на тестировании при температуре 25°C и относительной влажности воздуха до 85%, измеренных при пустой камере. Для моделей с водяным охлаждением производительность определяется при температуре от 15°C до 35°C, относительной влажности воздуха ≤85% и температуре охлаждающей воды ≤ 28°C, которая также измеряется без каких-либо образцов внутри.
Тестовые образцы представляют собой микросхемы в пластиковой оболочке, равномерно распределенные в двух корзинах для образцов. Для получения более подробной информации об условиях восстановления температуры, пожалуйста, свяжитесь с вашим торговым представителем.
