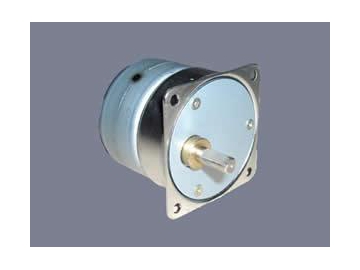

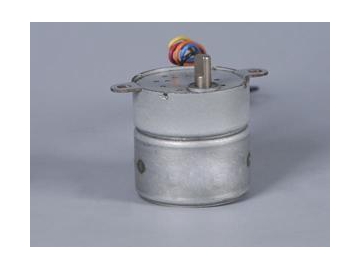

Шаговые двигатели с редуктором серии PMG 24/28/30/35BYJ
Особенности
Невысокая стоимость, высокий вращающий момент, быстрый динамический отклик, низкий уровень шума
Области применения
Бытовая техника и оборудование: холодильники, кондиционеры, интеллектуальная сантехника, автоматические дверные замки
Область управления производством: мониторы, электронные счетчики, системы контрольных клапанов
Область автоматизации делопроизводства: сканнеры, факсы, матричные принтеры
Автоиндустрия: дроссели и др.

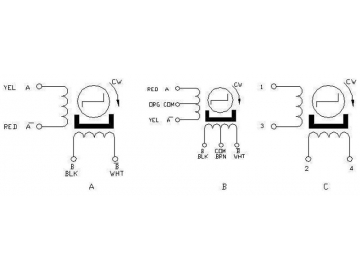

| Модель | Номинальноенапряжение (В) | Кол-вофаз | Сопротивлениена фазу (Ω) | Уголшага (град.) | Передаточноечисло | Подсинхронный момент при 100 об/с (г·см) | Подсинхроннаячастота (об/с) | Фиксирующиймомент (г·см ) | Схемапроводки |
| 24BYJ64-05-025 | 5 | 2 | 25 | 5.625/64 | 1:64 | ≥ 300 | ≥ 400 | ≥ 300 | A |
| 28BYJ48-12-300 | 12 | 4 | 300 | 5.625/64 | 1:64 | ≥ 300 | ≥ 500 | ≥ 200 | C |
| 30BYJ48-12-300 | 12 | 4 | 300 | 7.5/85.25 | 1:85.25 | ≥ 400 | ≥ 350 | ≥ 400 | C |
| 35BYJ46-12-110 | 12 | 4 | 110 | 7.5/85.25 | 1:85.25 | ≥ 1000 | ≥ 500 | ≥ 800 | B |
