Ручная система позиционирования

Ручной многоосевой позиционер SOFN представляет собой экономичную систему позиционирования, подходящую для решения задач, требующих высокую точность ручной регулировки и позиционирования. Данная серия позиционеров отличается компактным дизайном, что позволяет возможность регулировки перемещения по двум-пяти осям в пределах небольшого пространства. Функция регулировки смещения оси выполнена симметрично для левостороннего и правостороннего управления, а поверхность нагрузки расположена в одной горизонтальной плоскости для удобства управления и регулировки.


Двухосный транслятор 7SWM01213/7SWM01113 (полный шаг: 13 мм)
Особенности
  • Компактная конструкция позволяет выполнять точные двухосевые трансляционные настройки в ограниченных пространствах, сохраняя высокую точность ортогональности.
  • Комбинация прецизионных стальных шариковых подшипников и обработанных стальных стержней обеспечивает плавное движение, высокую точность и минимальное трение.
  • Микрометрический механизм обеспечивает количественные показатели с системой пружинного сброса, эффективно устраняя люфт и повышая точность позиционирования.
  • Оба микрометра размещены на одной горизонтальной плоскости, что делает ручную настройку проще и удобнее для пользователя.
Технические характеристики
Модель 7SWM01213/7SWM01113
Ход 13мм
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 2.5кг
Вес 0.4кг

Прочный двухосный транслятор 7SWM02113/7SWM02213 (полный шаг: 13 мм)
Особенности
  • Компактная конструкция позволяет выполнять точные двухосевые трансляционные настройки в ограниченных пространствах, сохраняя высокую точность ортогональности.
  • Система направляющих с крестовыми роликами обеспечивает плавное движение, высокую точность и повышенную нагрузочную способность, что делает её идеальной для требовательных приложений.
  • Микрометрический механизм обеспечивает количественные показания с пружинным сбросом, устраняя люфт и улучшая точность позиционирования.
  • Оба микрометра размещены на одной горизонтальной плоскости, что обеспечивает удобную и точную ручную настройку.
Технические характеристики
Модель 7SWM02113/7SWM02213
Ход 13мм
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 4кг
Вес 0.5кг

Прочный двухосный транслятор 7SWM02125/7SWM02225 (полный шаг: 25 мм)
Особенности
  • Разработан для компактных пространств, этот транслятор позволяет выполнять точные двухосевые трансляционные настройки, сохраняя высокую точность ортогональности.
  • Система направляющих с крестовыми роликами улучшает жёсткость, обеспечивает плавное движение и поддерживает высокие нагрузки, что делает его идеальным для требовательных приложений.
  • Оснащён микрометрическим механизмом, который предоставляет количественные показания с пружинным сбросом, эффективно устраняя люфт и повышая точность позиционирования.
  • Оба микрометра размещены на одной горизонтальной плоскости, что позволяет легко и точно настраивать вручную.
Технические характеристики
Модель 7SWM02125/7SWM02225
Ход 25мм
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 4кг
Вес 0.6кг

Гибкий трехосный транслятор 7SWM03113/7SWM03213 (полный шаг: 13 мм)
Особенности
  • Разработан для трёхосевого позиционирования, этот транслятор обеспечивает точное движение и сохраняет высокую точность ортогональности в компактных установках.
  • Крестовые роликовые подшипники обеспечивают плавный ход, высокую жёсткость и способность поддерживать значительные нагрузки.
  • Микрометрическое позиционирование позволяет выполнять точные настройки с функцией пружинного сброса, устраняя люфт и обеспечивая постоянную точность.
  • Эргономичная компоновка размещает оба микрометра на одной горизонтальной плоскости, упрощая ручное управление и улучшая удобство использования.
  • Жёсткий подъёмный механизм повышает нагрузочную способность и стабильность, превосходя традиционные системы подъёма на пружинах.
  • Совместимость с двухмерными наклонными креплениями серии 7MFP02 делает его идеальным для точной настройки оптоволокна и других деликатных настроек.
Технические характеристики
Модель 7SWM03113/7SWM03213
Ход 13мм
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 2.5кг
Вес 0.9кг

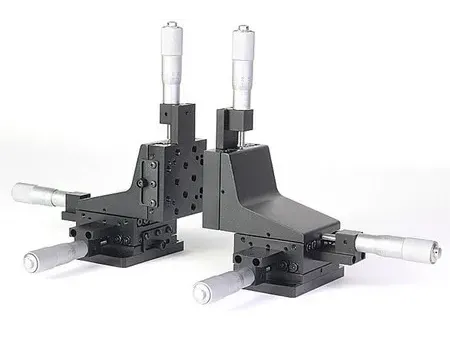

Прочный трехосный транслятор 7SWM04113/7SWM04213 (полный шаг: 13мм)
Особенности
  • Разработан для трёхосевого позиционирования, этот транслятор обеспечивает точное движение, сохраняя высокую точность ортогональности в компактных приложениях.
  • Оснащён крестовыми роликовыми подшипниками, которые обеспечивают плавное движение, повышенную жёсткость и высокую нагрузочную способность, что делает его подходящим для высокоточных настроек.
  • Микрометрическое позиционирование позволяет выполнять точные пошаговые движения, а механизм пружинного сброса эффективно устраняет люфт.
  • Интуитивно понятный дизайн размещает оба микрометра на одной горизонтальной плоскости, что упрощает ручное управление и повышает эффективность.
Технические характеристики
Модель 7SWM04113/7SWM04213
Ход 13мм
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 4кг
Вес 1кг

Прочный трехосный транслятор 7SWM04125/7SWM04225 (полный шаг: 25 мм)
Особенности
  • Разработан для трёхосевого позиционирования, этот транслятор обеспечивает точные настройки, сохраняя ортогональность в компактных пространствах.
  • Крестовые роликовые подшипники повышают стабильность, обеспечивая плавное движение, высокую точность и высокую нагрузочную способность для требовательных приложений.
  • Микрометрическая система гарантирует точное позиционирование, а механизм пружинного сброса эффективно устраняет люфт.
  • Эргономичный дизайн размещает оба микрометра на одной горизонтальной плоскости, что позволяет удобно и интуитивно управлять вручную.
Технические характеристики
Модель 7SWM04125/7SWM04225
Ход 25мм
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 4кг
Вес 1.2кг

Пятиосевой транслятор 7SWM0501/7SWM0502 (полный шаг: 13мм)
Особенности
  • Разработан для многогранных настроек, этот транслятор обеспечивает точное движение по трём линейным осям, а также управление углом наклона и вращением.
  • Высокоточные стальные шариковые подшипники и обработанные стальные стержни обеспечивают плавное движение, отличную точность и надёжную работу.
  • Микрометрическая система трансляции гарантирует точное позиционирование с количественными показаниями, а механизм пружинного сброса устраняет люфт для большей стабильности.
  • Регулировка угла наклона и вращения осуществляется с помощью винта с мелкой резьбой M6×0.25, в сочетании с высококачественной пружинной системой сброса, обеспечивающей надёжное и стабильное позиционирование.
  • Оба микрометра размещены на одной горизонтальной плоскости, что позволяет удобно и интуитивно управлять вручную.
  • Жёсткий вертикальный подъёмный механизм значительно увеличивает нагрузочную способность по сравнению с системами подъёма на пружинах, улучшая стабильность и долговечность.
Технические характеристики
Модель 7SWM0501/7SWM0502
Ход 13мм
Диапазон угла наклона и вращения ±5°
Минимальное деление 0.01мм
Разрешение 0.002мм
Угол крена 30"
Нагрузка 2.5кг
Вес 1.15кг
