Исполнительное устройство

Запрос цены

О нас: http://flowcontrol-valve.ru/5-actuators.html

Исполнительные устройства используются для управления открыванием, закрыванием и регулированием клапанов, которое может автоматически регулировать клапаном на основе сигналов для управления жидкостным потоком. Мы предлагаем четыре вида исполнительных устройств: рычажный привод, червячный мотор-редуктор, пневматический и электрический привод.

Применение

Исполнительные устройства, компании JYLY, используются в химических системах трубопровода, системе транспортировки жидкости в электростанциях, трубопроводных системах для транспортировки пара на сталелитейных заводах и в системах трубопроводов для транспортировки жидкости, где они соединены с клапанами.

Рычажный привод клапана (ручной)

Запросить цену

Характеристики

Размер	ØD	H	L
DN32	55	37.5	122.5
DN40-80	72	53	178
DN100-150	92	63	248

Червячный мотор-редуктор

Запросить цену

Характеристики

Размер	ØD	ØD1	n-Ma	H	L	D0	Заметки
DDN40-80	72	50	4-M6	52	148	136	Одноступенчатый
DN100-150	92	70	4-M8	52	148	136
DN200-250	125	102	4-M10	76	193	263
DN300-350	150	125	4-M12	79	210	263
DN400-450	175	140	4-M16	150	301	400	Двухступенчатый
DN500	210	165	4-M20	175	317	300
DN600	210	165	4-M20	186	334	300
DN700-800	300	254	8-M16	215	280	400
DN900-1000	300	254	8-M16	245	330	400
DN1200	350	300	8-M20	320	440	430

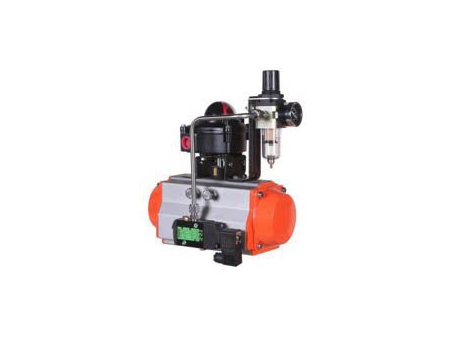

Пневматический привод

Запросить цену

Характеристики

Размер	A	B	C	D	E	F	G	H	I	J	K	L	M	N	Z	Ø	Интерфейсы для газа
DA/SR-52	30	42	66	72	92	65	30	80	Ø36	Ø50	M5*8	M6*10	11	14	147	Ø40	NAMUR G 1/4"
DA/SR-63	36	47	81	88	108	72	30	80	Ø50	Ø70	M6*10	M8*13	14	18	168	Ø40	NAMUR G 1/4"
DA/SR-75	42	53	94	100	120	81	30	80	Ø50	Ø70	M6*10	M8*13	14	18	184	Ø40	NAMUR G 1/4"
DA/SR-83	46	57	99	109	129	92	30	80	Ø50	Ø70	M6*10	M8*13	17	21	204	Ø40	NAMUR G 1/4"
DA/SR-92	50	59	111	117	137	98	30	80	Ø50	Ø70	M6*10	M8*13	17	21	262	Ø46	NAMUR G 1/4"
DA/SR-105	58	64	123	133	153	110	30	80	Ø70	Ø102	M8*13	M10*16	22	26	268	Ø46	NAMUR G 1/4"
DA/SR-125	68	75	146	155	185	128	30	130	Ø70	Ø102	M8*13	M10*16	22	26	301	Ø46	NAMUR G 1/4"
DA/SR-140	75	77	161	172	202	138	30	130	Ø102	Ø125	M10*16	M12*20	27	31	390	Ø60	NAMUR G 1/4"
DA/SR-160	87	87	184	197	227	158	30	130	Ø102	Ø125	M10*16	M12*20	27	31	458	Ø60	NAMUR G 1/4"
DA/SR-190	103	103	216	230	260	189	30	130	∕	Ø140	∕	M16*25	36	40	525	Ø60	NAMUR G 1/4"
DA/SR-210	113	113	236	255	285	210	30	130	∕	Ø140	∕	M16*25	36	40	532	Ø60	NAMUR G 1/4"
DA/SR-240	130	130	265	289	319	245	30	130	∕	Ø165	∕	M20*25	46	50	602	Ø60	NAMUR G 1/4"
DA/SR-270	147	147	299	326	356	273	30	130	∕	Ø165	∕	M20*25	46	50	722	Ø60	NAMUR G 1/2"

Электрический привод

Запросить цену

Характеристики

Тип	øA	øB	C	D	H	H1	F*F	n-Ma	n-Mb
SKD-05	50	36	155	124.5	23	115	9, 11, 14	4-M6	4-M5
SKD-10	70	50	208	141	34	117	11, 14, 17	4-M8	4-M6
SKD-16	70	50	208	141	34	117	11, 14, 17	4-M8	4-M6
SKD-25	102	70	256	153	48	141	14, 17, 22	4-M10	4-M8
SKD-50	102	70	256	153	48	141	14, 17, 22	4-M10	4-M8
