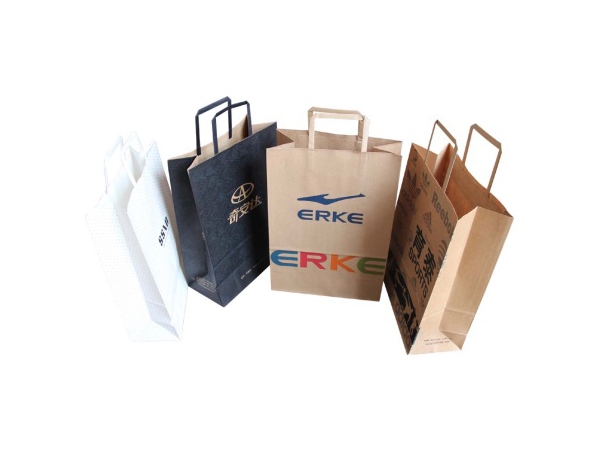

Машина для производства бумажных пакетов с плоскими ручками
Машина специально разработана для автоматического производства бумажных пакетов с плоскими ручками. Ручки поставляются на основную машину после их изготовления специальным устройством для производства пакетных ручек. Затем ручки вырезаются и крепятся к бумаге. Данная модель оборудования может осуществлять формовку бумажного пакета за один процесс, включая подачу бумажного рулона, формование ручек, склеивание боковых сторон пакета, формование и резку труб, складывание и склеивание дна, формирование пакетов до их сбора. Все процессы осуществляются под управлением серводвигателей (японский бренд Mitsubishi), чтобы обеспечить высокую точность и стабильность, простоту обслуживания и высокую эффективность. Таким образом, данная машина представляет собой идеальное оборудование для изготовления пакетов, подходит для полиграфических предприятий и производителей бумажных пакетов.
| Модель | ZD-F350B | ZD-F450B | ZD-F550B |
| Высота плоской ручки (мм) | 100 | 100 | 100 |
| Расстояние между плоскими ручками (мм) | 76 | 95 | 95 |
| Граммаж бумаги для ручек (г/㎡) | 100-130 | 100-130 | 100-130 |
| Ширина плоской ручки (мм) | φ12 | φ15 | φ15 |
| Длина патчей для ручек (мм) | 152 | 190 | 190 |
| Ширина патчей для ручек (мм) | 42.5-50 | 42.5-50 | 42.5-50 |
| Диаметр рулонных патчей (мм) | φ1200 | φ1200 | φ1200 |
| Граммаж бумажных патчей (г/㎡) | 100-150 | 100-150 | 100-150 |
| Ширина бумажного рулона (мм) | 420-1050 | 650-1370 | 670-1670 |
| Макс. диаметр бумажного рулона (мм) | φ1500 | φ1500 | φ1500 |
| Внутренний диаметр бумажного рулона (мм) | 76 | 76 | 76 |
| Граммаж бумаги (г/㎡) | 60/80-150 | 70/80-150 | 80/90-150 |
| Ширина готового пакета (мм) | 130/180-350 | 230-450 | 240-540 |
| Длина бумажной трубки (мм) | 260-(530 с ручками) | 260-(630 с ручками) | 380- (770 с ручками) |
| ширина фальцев (мм) | 65-180 | 80-220 | 80-280 |
| Макс. скорость производства (шт/мин) | 150 | 140 | 80-130 |
| Общая мощность (кВт) | 33 | 33 | 33 |
| Вес (кг) | 18500 | 19500 | 21500 |
| Размер (Д*Ш*В), мм | 13500 * 5700 * 2500 | 14500 * 5800* 2500 | 15500 * 6200 * 2500 |
-
- ПОДАЮЩЕЕ УСТРОЙСТВО
Рулонная бумага, закрепленная на разжимной оправке, подается поворотным рычагом, который оснащен подъемной гидравлической системой. При наличии функции сигнала тревоги устройство подачи издаст звуковой сигнал при отсутствии бумаги на подаче. Усовершенствованная гладкость поверхности бумаги во время подачи достигается за счет направляющей полотна и равномерного контроля натяжения. Рулоны бумаги можно легко заменить посредством нажатия кнопки.
-
- УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ РУЧЕК
Листы рулонной бумаги скрепляются вместе, тем самым образуя плоскую ручку.
-
- УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ РУЧЕК
Машина для крепления ручек автоматически приклеивает плоские ручки в нужное положение пакета с использованием клея, а затем плотно прижимает их к корпусу пакета перед предварительным складыванием.
-
- УСТРОЙСТВО ФОРМОВКИ ПАКЕТОВ
Осуществляется формовка бумаги с квадратными направляющими и боковым клеевыми полосками в трубочку. Затем формованный материал разрезается на отдельные части в зависимости от настроек. Разрезанные трубы отправляются в барабан, открываются четыре угла, затем склеивается дно пакета, осуществляется его запечатывание и формовка в квадратную форму.
-
- УСТРОЙСТВО СБОРА ПАКЕТОВ
Готовые пакеты сжимаются и отправляются в устройство сбора. Количество обработанных бумажных пакетов отображается системой автоматического сбора и подсчета.
