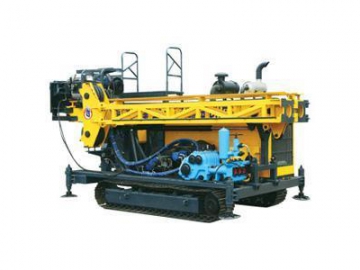

Полная гидравлическая установка для структурного бурения

Запрос цены

О нас: http://geotecdrill.ru/5-drill-rigs/5-core-drill-rig-7.html

Мачта опоры гусеничного типа, использованы в гидравлической установке. Данная полная гидравлическая установка для структурного бурения широко применяется в инженерной геологической разведке, в добычи природного газа и т.д.

Особенности:
1. Установка применяет полный гидравлический привод, гусеничный трак для перемещения.
2. Бурильная головка вращается с помощью переменного мотора, который имеет двухскоростной механизм переключения передач и бесступенчатого регулятора скорости.
3. Систему поворотного устройства приводит в действие, соединение шпинделя и масляного цилиндра путем цепи.
4. Регулирование мачты для высверленного отверстия с низким центром тяжести и отличной устойчивостью.
5. Машина оборудована удобным и просторным рабочим местом.
6. Дизельный двигатель, гидравлический насос, главный распределительный вентиль, мотор и основные гидравлические детали использованы от известных марок, которые являются простыми в обслуживании.
7. Установка обладает большим крутящим моментом, мощной движущей силой, рациональным дизайном, режимом управления с низким уровнем шума, компактной структурой, надежной работой и отличной операционной системой.

SHY-5A Полная гидравлическая установка для структурного бурения

Технические параметры
		Европейские стандарты	Американские стандарты
		SHY-5A	SHY-5A
Дизельный двигатель	Мощность	145kw	194hp
Способность буровая	BQ	1500m	4921фут
	NQ	1300m	4265фут
	HQ	1000m	3281фут
	PQ	680m	2231фут
Способность вращения	RPM	0-1050rpm	0-1050rpm
	Макс. крутящий момент	4650Nm	3430lbf.ft
	Макс. сила подъема	15000kg	33721lbf
	Макс. способность подачи	7500kg	16861lbf
Штангодержатель	Диаметр	55.5-117.5mm	2.2-4.6 дюйм
Подъемная сила главного подъёмника (одноконцевая)		7700kg	17310lbf
Подъемная сила Wire лебедчика		1200kg	2698lbf
Мачта	Буровой угол	45°-90°	45°-90°
	Ход питания	3200mm	126 дюйм
	Ход проскальзывания	1100mm	43 дюйм
Другие	вес	8500kg	18739lb
Другие	Вид транспортировки	гусеница	гусеница

SHY-5C Полная гидравлическая установка для структурного бурения

Технические параметры
		Европейские стандарты	Американские стандарты
		SHY-5C	SHY-5C
Дизельный двигатель	Мощность	145kw	194hp
Способность бурения	BQ	1500m	4921фут
	NQ	1300m	4265фут
	HQ	1000m	3281фут
	PQ	680m	2231 фут
Способность вращения	RPM	0-1100rpm	0-1100rpm
	Макс. Крутящий момент	4600Nm	3393lbf.ft
	Макс. Подъемная сила	15000kg	33721lbf
	Макс. Питательная способность	7500kg	16861lbf
штангодержатель	Диаметр	55.5-117.5mm	2.2-4.6 дюйм
Подъемная сила главного подъёмника (одноконцевая)		7700kg	17310lbf
Сила подъема лебедки		1200kg	2698lbf
Мачта	Угол бурения	45°-90°	45°-90°
	Ход питания	3200mm	126 дюйм
	Ход проскальзывания	950mm	37 дюйм
Другие	Вес	7000kg	15432lb
Другие	Вид транспортировки	гусеничный	гусеничный

SHY-6 Полная гидравлическая установка для структурного бурения

Технические параметры
		Европейские стандарты	Американские стандарты
		SHY-6	SHY-6
Дизельный двигатель	Мощность	175kw	235hp
Способность бурения	BQ	2000m	6562 фут
	NQ	1600m	5249 фут
	HQ	1300m	4265фут
	PQ	1000m	3281фут
Способность вращения	RPM	0-1100rpm	0-1100rpm
	Макс. крутящий момент	6400Nm	4720lbf.ft
	Макс. сила подъема	220kn	49458lbf
	Макс. способность подачи	110kn	24729lbf
Штангодержатель	Диаметр	55.5-117.5mm	2.2-4.6дюйм
Сила подъема подъёмника (одноконцевая)		120kn	26976lbf
Сила подъема лебедки		15kn	3372lbf
Мачта	Угол бурения	45°-90°	45°-90°
	Ход подачи	3200mm	126 дюйм
	Ход прохода	1100mm	43дюйм
Другие	Вес	9600kg	21164lb
Другие	Вид транспортировки	гусеничный	гусеничный

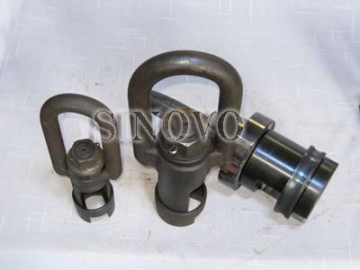

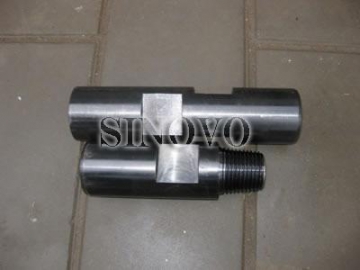

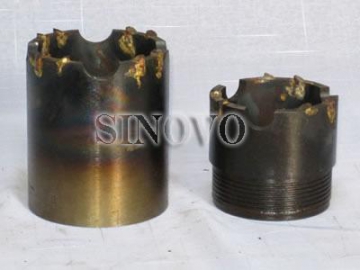

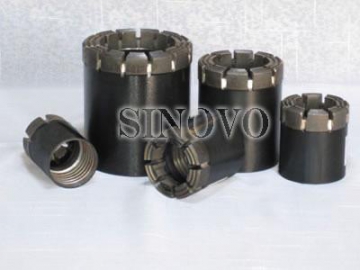

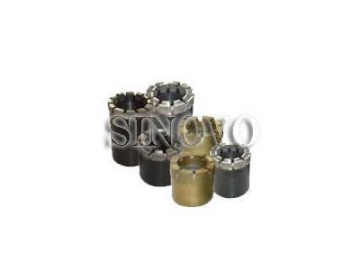

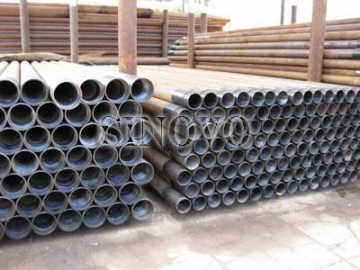

Арматуры

A.Извлекаемое кабельное крепление серии OQM-d
B. Схематическое изображение:
1. Несущая часть
2. Соединение
3. Пластиковая трубка
4. Спираль
5. Стальная жила

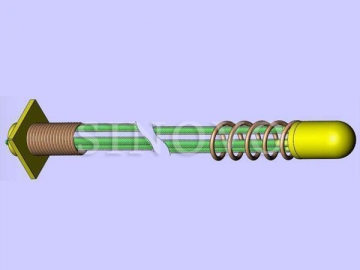

C. Трёхмерное изображение:
D.Модели конструкций
E.Крепление с 2-мя отверстиями
F. Крепление с 3-мя отверстиями
G. Крепление с 4-мя отверстиями
