Гидравлическая установка для бурения вала, GYSJZ (Сверла с вертикальным валом)
Буровая установка с вертикальным стволом серии GYSJZ – это высокопроизводительная буровая установка, которая идеально подходит для глубокого вертикального бурения в твердых породах. Оснащенная мощным 132-киловаттным двигателем и тремя гидравлическими приводами, она обеспечивает бурение диаметром от 4 до 6 метров. Благодаря легкой конструкции (менее 7 тонн), установка не требует сложного и дорогостоящего подъёмного оборудования, являясь экономически выгодным решением для Ваших буровых работ.
- Высокая мощность и скорость Буровая установка оснащена гидравлическим приводом RC1200, который обеспечивает скорость бурения в 1,2-1,5 раза выше, чем у других моделей, представленных на рынке. Это позволяет быстро и эффективно бурить в сложных горных условиях, обеспечивая своевременное завершение проекта.
- Возможность настройки для повышения эффективности Благодаря возможности настройки диаметра отверстий (45 мм, 51 мм, 54 мм), операторы могут оптимизировать размер и расстояние между отверстиями, подстраиваясь под специфические требования каждого проекта. Использование отверстий большего диаметра и оптимального расстояния между ними позволяет сократить общее количество необходимых отверстий, что, в свою очередь, повышает производительность и эффективность процесса дробеструйной обработки.
- Конструкция с интегрированной системой безопасности Буровая установка оснащена кнопками аварийной остановки как на панели управления, так и на рабочей поверхности, что позволяет немедленно отключить оборудование в случае неисправности. Это защищает жизненно важные компоненты, такие как насосы, и сводит к минимуму утечку масла, помогая избежать ненужных простоев и затрат на техническое обслуживание, обеспечивая при этом постоянную оптимальную производительность насосов.
| Характеристики | Ед. измерения | | | | |
| Диаметр вертикального вала | м | ⌀ 4-6 | ⌀ 6-9 | ⌀ 9-12 | ⌀ 9-11.5 |
| Кол-во матч | шт | 3 | 4 | 6 | 4 (2 фиксации 2 расширения) |
| Диапазон бурения | м | ⌀ 1.65-6.9 | ⌀ 1.650-9 | ⌀ 1.650-12 | ⌀ 1.650~фиксация 10.8 (расширение 124) |
| Размер в сложенном виде (наружный диаметр*высота) | м | ⌀ 2x7.2 | ⌀ 2.2x8.3 | ⌀ 2.3x8.3 | ⌀ 2.35x8.7 |
| Диаметр наружного круга опорной мачты | по желанию | по желанию | по желанию | по желанию | |
| Поворотный механизм мачты | ° | ±65 | ±60 | ±60 | ±60 |
| Масса буровой установки | кг | 6800 | 9000 | 13000 | 10000 |
| Вес насосной станции | кг | 480 | 480 | 480 | |
| 2000 /2550 | 1700 /2250 | 2000 /2550 | 5000/6500 | ||
| Размеры насосной станции (Д*Ш*В) | мм | 1250x814x1738 | 1250x814x1738 | 1250x814x1738 | 2250x1650x2500 |
| мм | 1700x960x2450 | 1440x1010x2200 | 1700x960x2450 | ||
| Размер отверстия | мм | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-89 |
| Глубина отверстия | мм | 4200 | 5190 | 5190 | 5400 |
| Скорость бурения | мм/мин | 2500-3000n | 2500-3000 | 2500-3000 | 2500-3000 |
| Сверлильный инструмент | R38/R32 ⌀ 45/48/51/54Bit | R38/R32 ⌀ 45/51/54Bit | R38/R32 ⌀ 45/51/54Bit | R38/R32 ⌀ 45/51/54Bit |
| Характеристики гидравлического дрифтера RC1200 | Вращение | Характеристики | ||||
| Длина (без хвостовика) | 673 мм | Тип двигателя | OMS125 | OMS160 | Сила удара | 14 кВт |
| Ширина | 325 мм | Крутящий момент (210 бар) | 490 Нм | 610 Нм | Частота удара | 100 Гц |
| Апофема (вертикальная) | 90 мм | Скорость (70 бар) | 330 об/мин | 270 об/мин | Хвостовик | T38 R32 |
| Апофема (горизонтальная) | 152 мм | Поток | 60 л/мин | 60 л/мин | Диаметр отверстия | 43-76 мм |
| Вес | 130 кг | Давление промывочной воды | < 20 бар | Потребление воды | 40-80 Л/мин | |

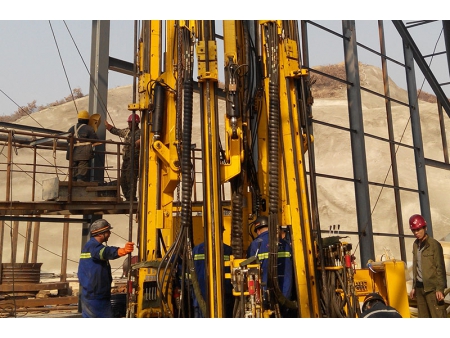

GYSJZ6.12S успешно зарекомендовала себя в реализации крупномасштабных проектов, включая строительство шахты диаметром 16 метров для Shaanxi Coal and Chemical Industry Group – крупнейшего в Азии проекта подобного масштаба.
В этой системе двойного сверления используются два валовых гидравлических сверла GYSJZ6.12, соединенных соединительными рычагами. Приводимая в действие четырьмя двигателями мощностью 132 кВт и двенадцатью проходчиками RC1200, она может эффективно обрабатывать валы диаметром от 12 до 16 метров.
Проходчик RC1200, разработанный компанией Huatai, отличается экономичностью и низким энергопотреблением. Он известен своей надежностью и высокой производительностью в горнодобывающей промышленности и строительстве туннелей, где он хорошо адаптируется к различным условиям горных пород и требованиям рабочих мест.
