Буровая установка для бурения вала, Гидравлическая установка для бурения вала, YSJZ (Сверла с вертикальным валом)

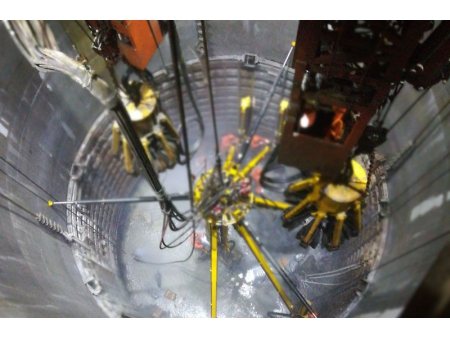

Буровая установка для бурения вала YSJZ специально разработана для строительства вертикальных стволов в шахтах по добыче железной руды и цветных металлов. Установка данного типа является отличной альтернативой для использования в горнодобывающих и подземных строительных проектах, где другие методы бурения не могут быть применены из-за их технических или экономических ограничений. Операции этого гидравлического бурового оборудования приводятся в действие двумя двигателями мощностью 90 кВт, включая вращение, бурение и подачу. Компания Huatai предлагает 3 типа установок с гидравлическим валом, которые подходят для всех типов конструкции вертикального вала. Кроме того, буровая установка с вертикальным валом может быть спроектирована в соответствии со спецификациями вала для вашего индивидуального проекта.
- Низкое энергопотребление: буровая установка оснащена электрогидравлической системой. Потребляемая мощность гидравлической системы составляет всего 1/3 от мощности пневматической системы
- Высокая скорость бурения: скорость бурения длинных скважин карданами с гидравлическим валом более чем в два раза выше, чем у пневматического оборудования для бурения горных пород, при работе на породе того же типа и с тем же диаметром скважины. Скорость бурения может достигать 0,8-1,5 м/мин
- Снижение затрат на буровой инструмент: оптимальные параметры бурения могут быть установлены в зависимости от типа породы. Двойной демпферный механизм обеспечивает повышенную эффективность передачи энергии удара. Это обеспечивает высокую производительность бурения. Поэтому удешевление бурового инструмента, такого как долота и штанги, может достигать 15-20%
- Экономичность: Поскольку гидравлическое давление в 10 раз выше пневматического, при той же силе удара поршень гидравлической буровой установки имеет малую площадь силового поля. Площадь ударного поршня практически совпадает с площадью хвостовика. Гидравлический вал отличается низкими потерями при передаче напряжения, длительным сроком службы и низкой частотой отказов, что приводит к снижению затрат на 30%
- Улучшенная рабочая среда: при бурении горных пород с гидравлическим приводом не образуются выхлопные газы, что не загрязняет рабочую среду. Не требуя выхлопа, уровень шума может быть снижен на 5-10 децибел по сравнению с бурением горных пород с пневматическим приводом
- Улучшение качества строительства: гидравлическое буровое оборудование обеспечивает высокую точность глубины и расстояния между бурами, что способствует повышению качества строительства ствола
YSJZ3.6 | YSJZ4.8 | YSJZ6.12 | |||||
Общий | Несущая конструкция антенной решетки | шт | 3 | 4 | 6 | ||
Диаметр взрывной скважины | мм | ⌀ 1650-6500 | ⌀ 1650-9000 | ⌀ 1650-12000 | |||
Размеры (в сложенном виде) | мм | ⌀ 1700x7300 | ⌀ 2100x8000 | ⌀ 2250x8200 | |||
Диапазон | мм | Разрабатывется в соответствии с потребностями клиентов | |||||
Угол поворота стрелы | ° | 130 | 120 | 120 | |||
Общий вес | кг | 6000 | 8200 | 12500 | |||
Вес насосной станции | кг | 2000 г. | 2600 | 4400 | |||
Диаметр отверстия | мм | ⌀ 45-54 | |||||
Глубина отверстия | мм | 4200 | 5100 | 5100 | |||
Тип стержня | B32 | ||||||
Подача | Тип | Тип направляющей | |||||
Метод управления | Гидравлический цилиндр - стальной трос | ||||||
Общая длина | мм | 5878 | 6774 | 6774 | |||
Скорость подачи | мм/мин | 1000-2000 | |||||
Гидравлическая насосная станция | Рабочее давление | МПа | 15 | 15 | 15 | ||
Поток | л/мин | 350 | 220 | 350X2 | |||
Мотор | Номинальная мощность | кВт | 90 | 55×2 | 90X2 | ||
Номинальное напряжение | В | 380/660/1140В для стволов глубиной 0-500м; 660/1140В для стволов глубиной 500-1000м; Только 1140В для шахт глубиной более 1000м; | |||||
Номинальная скорость | об/мин | 1480 | |||||
ДхШхВ | м | 1,4x1,46x2,1 | 1,76x1,62x2,1 | 1,8х1,65х2,5 | |||
Тип насоса | Поршневой насос переменной производительности | ||||||
Тип охлаждения | Воздушное охлаждение (стандарт) / водяное охлаждение (опция) | ||||||
Емкость масляного бака | л | 770 | 730 | 1350 | |||
Дрифтер | Количество | шт | 3 | 4 | 6 | ||
Тип | HYD200 | ||||||
Энергия удара | Дж | 200 | |||||
Частота ударов | Гц | ≥33 | |||||
Ударное давление | МПа | 13-14 | |||||
Насосная станция под капитальный ремонт | Рабочее давление | МПа | 15 | 15 | 15 | ||
Поток | л/мин | 45 |
