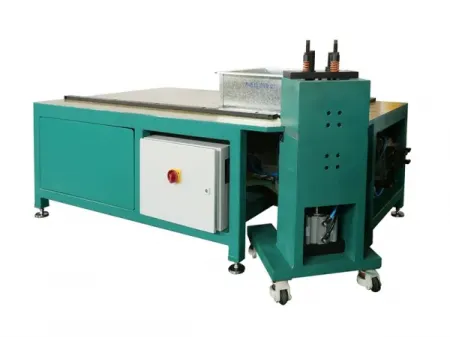

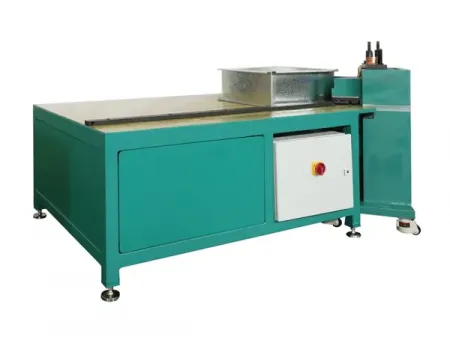

Стол для пуклевочного станка (для пуклевки углов клапанов ОВКВ)
Рабочий стол для пуклевки углов клапанов ОВКВ – это специализированное сборочное решение, предназначенное для высокоточного соединения угловых соединителей (уголков) с рамами воздушных клапанов. Широко используется при производстве вентиляционных заслонок и противопожарных клапанов для систем вентиляции и кондиционирования. Конструкция данного стола для пуклевочного станка позволяет работать с различными размерами изделий без необходимости частой переналадки оснастки, а интегрированные вспомогательные системы значительно повышают производительность и стабильность соединений.
Оснастка для клинчинга (пуклевки)
Основной узел оснащен специализированными штампами, позволяющими выполнять одновременную 4-точечную пуклевку. Такой подход дает возможность формировать один угол за один цикл, увеличивая производительность в 4 раза по сравнению с однопозиционными машинами. Для расширения функциональности возможно оснащение подвесными мобильными клещами для пуклевки (одно- или двухточечными).
Система привода и управления
Рабочий стол оснащен гидравлической системой высокого давления, позволяющей нескольким операторам одновременно работать на независимых рабочих позициях без взаимного влияния. Типовая конфигурация включает два гидронасоса мощностью по 3 кВт (общая мощность 6 кВт). Управление осуществляется через ПЛК-систему с индивидуальными переключателями и ножными педалями.
Прочная несущая конструкция
Рама стола выполнена в усиленном исполнении (стандартные размеры около 2000×1200×800 мм). Возможна интеграция с поворотными кронштейнами и вспомогательными платформами для удобного перемещения и позиционирования изделий различных размеров, что существенно снижает необходимость ручного труда и повышает эффективность производства.
