Свободный фланец реактора
Фланец с накидной муфтой предназначен для надежного соединения компонентов стеклоэмалированных аппаратов, включая реакторы, резервуары, трубопроводы и колонное оборудование. Такая конструкция упрощает монтаж и выравнивание соединяемых элементов, а также улучшает работу оборудования в условиях воздействия агрессивных химических сред.
Данное устройство не приваривается непосредственно к штуцеру, а свободно надевается на него, фиксируясь на отбортовке или приварном кольце.
Выбор материала зависит от среды, температуры и давления. Наиболее часто для производства фланцев используются чугун, углеродистая сталь, кованая углеродистая сталь или нержавеющая сталь.
Изделия выпускаются в соответствии со стандартами HG/T 2105, ANSI B16.5, JIS 5K/10K и DIN 2572/2573.
Наиболее распространенные исполнения рассчитаны на номинальное давление PN6, PN10 и PN16.
- Двухкомпонентная структура

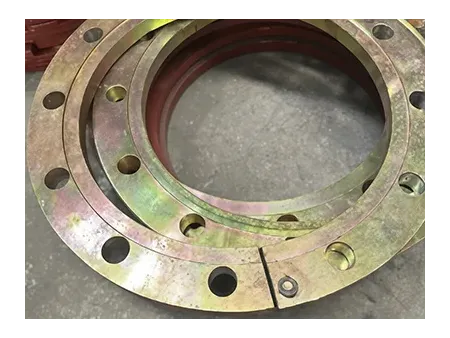

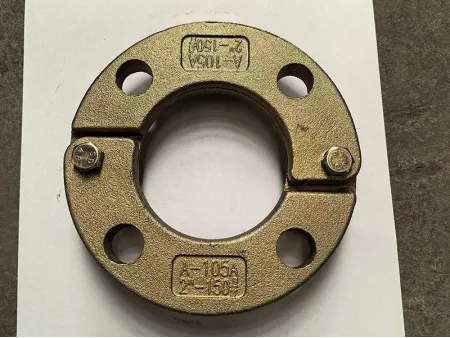

Конструкция фланца состоит из двух полукруглых секций, которые после установки образуют единый крепежный элемент вокруг патрубка аппарата. Такое решение упрощает сборку и демонтаж соединения, особенно при ограниченном пространстве для монтажа. - Ограничители положения
Для литых фланцев нижняя часть оснащена двумя направляющими ребрами, которые ограничивают смещение при затягивании болтов, значительно упрощая монтаж.
