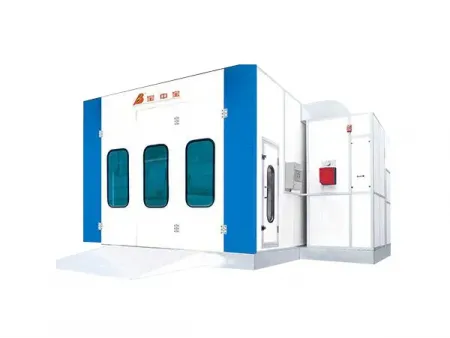

Окрасочно-сушильная камера BZB-8000EUN
Характеристики
- Внутренние размеры (мм): 6900×4000×2650
- Внешние размеры (мм): 7000×5660×3480
- Размеры главной двери (мм): 3000×2600 (Ш×В)
- Размеры сервисной двери(мм): 800×2000 мм (Ш×В)
Стеновые и потолочные панели
Стеновые панели окрасочно-сушильных камер представляют собой составную конструкцию, в состав которой входят плиты из минеральной ваты, каркас из алюминиевого сплава и огнеупорный изоляционный слой. Шпунтовое соединение обеспечивает высокую прочность конструкции. Потолочные панели изготовлены из оцинкованного стального профиля.
Основание оборудования
Основание окрасочно-сушильной камеры представлено платформой высотой 330 мм, оборудованной тремя рампами (пандусами) шириной 900 мм. Кроме стальной решетки в конструкции платформы использованы также оцинкованные стальные пластины и квадратные стальные трубки, что обеспечивает высокую прочность конструкции.
Генератор
Конструкция генератора представлена металлической рамой с деталями из стали с покрытием. Для подачи и отвода воздуха предусмотрены отверстия на задней стенке генератора.
Система очистки воздуха
Система очистки воздуха окрасочно-сушильной камеры включает фильтр первичной очистки G3, потолочный фильтр EU5/F5, напольный фильтр из стекловолокна или фильтрующего материала класса G3, карманный фильтр или фильтр с активированным углем для вытяжного вентилятора.
Благодаря структуре двойной фильтрации, фильтр грубой очистки способен захватывать гранулы размером более 10 мкм, при этом потолочный фильтр может задерживает гранулы размером от 4 мкм. Благодаря высокоэффективным фильтрам качество фильтрации достигает 98%, а уровень ТСП удерживается в пределах 1.4 мг/куб.м.
Система нагрева
Система нагрева окрасочно-сушильной камеры оснащена дизельной горелкой RG5S итальянского поставщика RIELLO и обладает максимальной теплотворностью до 260 000 Ккал/ч. Пневматический клапан швейцарского производства осуществляет переключение режимов распыления и отверждения. Теплообменник выполнен из нержавеющей стали SUS304, с применением технологии аргонно-дуговой сварки. Нагревание камеры от 20°С до 60°С происходит за 6 − 8 минут, максимальная температура нагрева достигает 80°С. Расход топлива составляет от 4-х до 6-ти литров.
Система рекуперации тепла позволяет значительно повысить энергоэффективность. Теплопотери сокращены на 30%.
Система освещения (с компенсатором искажений напряжения)
- Потолочное освещение: 8 светильников × 4 лампы = 32 светодиода (мощностью по 18 Вт)
- Боковое освещение: 16 светодиодных ламп мощностью 18 Вт.
- Интенсивность света: 1100лк
Блок управления
Оборудование управляется программным обеспечением с микросхемы блока управления (22.5 кВт), которая регулирует уровень освещения, переключает режимы распыления, изменяет температуру в камере при распылении, запускает режим отверждения красок, контролирует температуру отверждения, устанавливает временной интервал окрашивания и отверждения, оповещает о выявлении неисправности при помощи индикатора отказа, кроме того, система оснащена кнопкой аварийной остановки и аварийной сигнализацией.
Комплектующие
| Приточный вентилятор | Привод: Siemens motor | Вытяжной вентилятор | Привод: Siemens motor |
| Производительность: 25000м3/ч | Производительность: 25000м3/ч | ||
| Давление: Па | Давление: Па | ||
| Скорость вращения: 970 оборотов в минуту | Скорость вращения: 970 оборотов в минуту | ||
| Мощность: 7.5кВт | Мощность: 7.5кВт | ||
| Количество: 1 шт | Количество: 1 шт |
- Система вентиляции
- Алюминиевые шарниры
- Дверной замок
- Пневматический клапан
Тесный контакт с поставщиками и дистрибьюторами имеет критическое значение для обеспечения качественного послепродажного обслуживания клиентов компании, поэтому мы готовы предложить дистрибьюторам следующие условия:
- С каждой окрасочно-сушильной камерой мы дополнительно поставляем 2 светильника, 2 выпрямителя, 10 винтов, 3-5 листов стеновых панелей и ряд других компонентов.
- Поскольку винты турбовентилятора, подвесные балки, панели световых коробов и некоторые другие мелкие комплектующие могут быть повреждены при установке или во время эксплуатации, мы дополнительно комплектуем оборудование данными деталями в качестве запасных частей при отправке.
- При заказе 3-4 стандартных окрасочно-сушильных камер для автомобилей, мы дополнительно поставляем один комплект стандартных стеновых панелей.
- При заказе более 6-ти окрасочно-сушильных камер ежеквартально, мы предлагаем 1 комплект уплотнительных прокладок для дверей и 10 электронных выпрямителей.
- Для дистрибьюторов, закупающих более 12 комплектов оборудования в течение двух кварталов, мы предлагаем 1 набор алюминиевых шарниров для дверей, 1 блок управления, 5 шарниров, и 5 дверных ручек.
- При заказе 20-ти окрасочно-сушильных камер в течение 3-х кварталов, мы готовы дополнительно поставить 1 генератор, 2 комплекта дверных задвижек, 10 шарниров, 5 ручек и датчик температур с индуктивным зондом.
- Кроме того, при заказе с ценой продажи на 10% выше минимальной цены, мы предлагаем упаковку стекловолокна бесплатно (катушка 1×20м). При заказе более 3-х комплектов покрасочного оборудования с нормой прибыли выше 10%, мы готовы дополнительно предложить 1 комплект потолочного хлопкового фильтра.
- Мы поддерживаем ежеквартальную E-mail переписку с нашими дистрибьюторами, разместившими заказы на сумму до 2 млн. юаней в год, чтобы обеспечить незамедлительную поставку любой быстро изнашиваемой детали для окрасочно-сушильных камер, например, алюминиевых шарниров для дверей, турбовентиляторов или других комплектующих.
- Для VIP клиентов, мы предлагаем подарки на день рождения или Рождество.
- Регулярные взаимные визиты VIP клиентов на предприятия позволяют нам лучше учитывать предпочтения и потребности наших заказчиков для улучшения качества послепродажного обслуживания и предложения соответствующих решений вовремя.
