Горизонтальная фасовочно-упаковочная машина для пакетов дой-пак с одной дозирующей головкой
Горизонтальная машина формования, наполнения и запайки пакетов
Эти машины для упаковки в пакеты дой-пак из рулонной плёнки предназначены для производства пакетов, которые устойчиво стоят в вертикальном положении, что делает их удобными для выкладки, хранения и транспортировки. Линия формует пакет из рулонной плёнки, создаёт устойчивую донную складку, а затем в одном непрерывном процессе выполняет наполнение и запайку. В результате получаются аккуратные пакеты дой-пак правильной формы с единообразным внешним видом и надёжной герметизацией.
- Размотка плёнки
- Пробивка нижнего отверстия
- Формование плёнки
- Распознавание регистрационной метки
- Нижняя запайка
- Первая вертикальная запайка
- Вторая вертикальная запайка
- Формирование надреза для лёгкого вскрытия
- Пробивка отверстия
- Сервоприводная протяжка пакета
- Резка
- Захват пакета
- Раскрытие пакета
- Продувка воздухом
- Наполнение
- Термозапайка
- Охлаждающая запайка
- Вывод готового пакета
- Вывод готовых пакетов

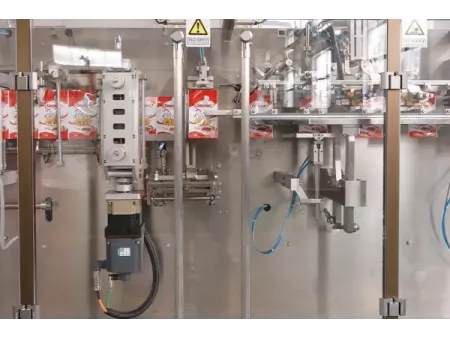

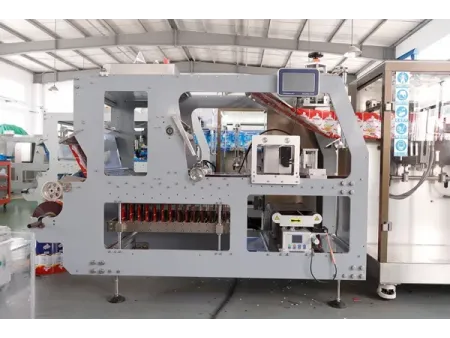

- Высокоточный формующий узел преобразует плоскую рулонную плёнку в устойчивый пакет с донной складкой за счёт контролируемого складывания и протяжки. Именно эта конструкция формирует объёмный пакет дой-пак, который отличает данное оборудование от стандартных машин для упаковки в плоские пакеты.
- Конструкция непрерывного действия в сочетании с сервоприводами и интеллектуальной системой управления обеспечивает плавную и стабильную работу линии на высокой скорости с производительностью до 60 пакетов в минуту.
| Технические характеристики | Параметры стоячего пакета/пакета с застежкой/пакета с носиком (рулонный материал) | 130S | 180S | 240S | 280S |
| Параметры пакета | Минимальный размер пакета | 80x120мм | 80x130мм | 90x150мм | 90x140мм |
| Максимальный размер пакета | 130x200мм | 182x250мм | 240x350мм | 280x300мм | |
| Объем наполнения | 800мл | 1000мл | 2000мл | 3000мл | |
| Скорость упаковки | ≤60 | ≤60 | ≤60 | ≤50 | |
| Толщина рулонной пленки | 70-150 мкм | 70-150 мкм | 70-150 мкм | 70-150 мкм | |
| Максимальный внешний диаметр рулонной пленки | 500мм | 500мм | 500мм | 500мм | |
| Спецификации машины | Внутренний диаметр сердечника рулонной пленки | 70-80мм | 70-80мм | 70-80мм | 70-80мм |
| Размеры машины (Д × Ш × В) | 5500x970x1450мм | 6500x970x1450мм | 7200x970x1460мм | 8000x1200x1800мм | |
| Вес машины | 1800кг | 2000кг | 2300кг | 3400кг | |
| Условия эксплуатации | Расход воздуха | 300л/мин | 300л/мин | 400л/мин | 650л/мин |
| Мощность основного привода | 8кВт | 8кВт | 9кВт | 9.5кВт |
Раскрытие зип-замка
Пробивка отверстий в пакете
- Отверстие «sombrero» / бабочка
- Круглое отверстие
- Фигурная высечка
- Дуговое отверстие / изогнутый паз
- Евроотверстие
Варианты маркировки
- Термотиснение
- Струйная печать
- Лазерная маркировка
Варианты рисунка шва
- Сетчатый рисунок
- Точечный рисунок
- Гладкий шов
- Вертикальный рифлёный рисунок
Пищевая компания из Цзянсу, специализирующаяся на детском питании, в частности на сырной продукции, приобрела машину 240S для упаковки в пакеты дой-пак из рулонной плёнки в 2022 году. Благодаря собственной цепочке поставок и чёткому позиционированию на рынке бренд быстро развивается. После установки оборудования производство работает стабильно, поддерживая ежедневный выпуск продукции и неизменно высокое качество упаковки.
