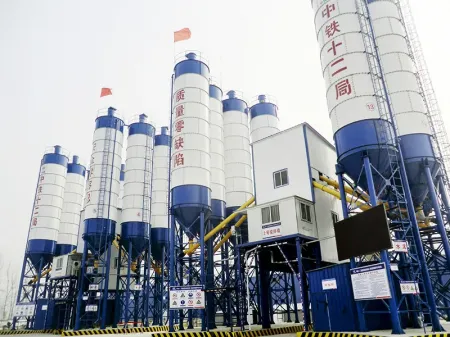

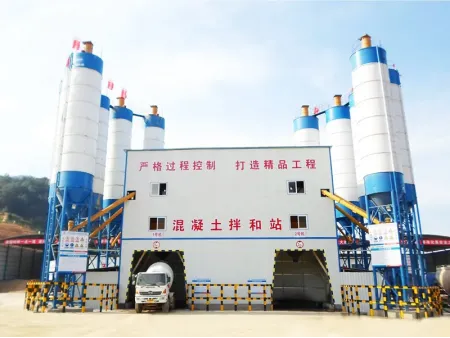

Стационарный бетонный завод
Серия HZS
Бетонный завод, оснащенный двухвальным бетоносмесителем принудительного действия и ленточным конвейером. Предназначен для инфраструктурных и крупных социальных проектов.
- Производительность 60–270 м³/ч.
- Компоновка установки стационарный бетонный завод с подачей ленточным конвейером.
Бетонный завод серии HZS разработан для высокопроизводительной работы и оснащается мощным двухвальным бетоносмесителем принудительного действия серии JS, обеспечивающим высокую цикловую производительность. За счет применения комплектующих ведущих мировых брендов, таких как Schneider, AirTAC и ZEMIC, установка отличается высокой надежностью и длительным сроком службы даже в самых тяжелых условиях эксплуатации.
Современная система управления на базе PLC обеспечивает полностью автоматизированную работу с компьютерным мониторингом в реальном времени, что позволяет точно контролировать последовательность подачи материалов и повышать как качество смешивания, так и производственную эффективность.
Благодаря модульной конструкции, рассчитанной на быстрый монтаж и удобное перемещение, бетонный завод представляет собой эффективное комплексное решение для средних и крупных объектов, включая высокоскоростные железные дороги, автомагистрали, гидроэлектростанции и международные аэропорты.
Технические параметры
| Параметр | | | | | | | |
| Теоретическая производительность (м³/ч) | 60 | 75 | 90 | 120 | 180 | 240 | 270 |
| Модель смесителя | JS1000A | JS1250B | JS1500B | JS2000B | JS3000B | JS4000B | JS4500B |
| Модель дозатора заполнителей | HP1600A/J | HP2000A | HP2400A | HP3200B | HP4800C | HP6400B | HP7200B |
| Вместимость одного бункера дозатора (м³) | 6/8 | 8/10 | 12/14 | 17 | 22 | 30 | 32 |
| Производительность ленточного конвейера (т/ч) | 250 | 300 | 400 | 500 | 700 | 800 | 800 |
| Модель шнекового конвейера | LSY219 | LSY219 | LSY219/ LSY273 | LSY219/ LSY273 | LSY219/ LSY273/ LSY325 | LSY219/ LSY273/ LSY325/ LSY407 | LSY219/ LSY273/ LSY325/ LSY407 |
| Вместимость силоса для цемента | 100/150/200/300 т, опционально | ||||||
| Точность дозирования заполнителей | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Точность дозирования цемента | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Точность дозирования золы-уноса | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Точность дозирования минерального порошка | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Точность дозирования воды | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Точность дозирования химических добавок | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
| Ориентировочная суммарная мощность (кВт) | 80 | 100 | 135 | 170 | 220 | 280 | 280 |
| Высота выгрузки (м) | 4,1 | 4,1 | 4,1 | 4,1 | 4,2 | 4,2 | 4,2 |
Примечание:
- Количество и вместимость бункеров для заполнителей и силосов для цемента полностью настраиваются. Системы взвешивания могут быть выполнены как с суммарным, так и с раздельным измерением — в зависимости от требований проекта.
- Показатели суммарной мощности не включают потребление электроэнергии шнековыми конвейерами.
- Стандартная высота выгрузки измеряется от выпускного отверстия разгрузочного бункера.
- Технические характеристики могут оптимизироваться и изменяться без предварительного уведомления. Для окончательных данных следует обращаться к актуальной документации по продукции.
Схема технологического процесса
Основные узлы
Бетоносмеситель
Оснащается стандартным двухвальным бетоносмесителем серии JS, который отличается высокой скоростью смешивания, высокой однородностью смеси, а также стабильной и надежной работой.
Дозатор заполнителей
Дозаторы заполнителей серии HP имеют модульную панельную конструкцию секций бункеров, что упрощает монтаж. Пневматическое дозирование обеспечивает быструю и точную подачу, а выгрузка на ленту позволяет выполнять разгрузку быстро и аккуратно. Доступны варианты как с суммарным, так и с раздельным взвешиванием.
Ленточный конвейер
Система ленточного конвейера рассчитана на подачу заполнителей большой производительности и непрерывную работу. Она имеет устойчивую конструкцию и систему контроля схода ленты, что обеспечивает безопасную и надежную транспортировку материалов в тяжелых условиях эксплуатации.
Шнековый конвейер
Цементный шнековый конвейер выполнен в корпусе из высококачественных стальных труб. Секции соединяются фланцами. Переменный шаг винтовой лопасти обеспечивает плавную и стабильную подачу порошкообразных материалов.
Система взвешивания
Система взвешивания оснащается высокоточными тензодатчиками, обеспечивающими стабильное и точное измерение. Для выгрузки материалов используются высококачественные пневматические дисковые затворы, отличающиеся быстрым срабатыванием и герметичным перекрытием, предотвращающим утечки.
Основная башня
Основная башня имеет модульную секционную конструкцию, что делает транспортировку и монтаж более удобными. Опционально может устанавливаться ограждение из цветных стальных панелей для снижения шума и пылевого загрязнения.
Реализованные проекты
Основанная в 1991 году компания JINRUI является профессиональным производителем бетонных заводов с более чем 30-летним опытом работы в отрасли. Наше оборудование — от стационарных до интегрированных бетонных заводов — применяется на объектах высокоскоростных железных дорог, мостов и аэропортов, обеспечивая надежные решения по производству бетона с учетом различных строительных циклов и условий площадки.
Получите профессиональную консультацию по вашему проекту — свяжитесь с нашими специалистами уже сегодня.
