Электрический листогибочный пресс с двойным цилиндром
Листогибочный пресс оснащен серводвигателем с левой и правой стороны, что способствует равномерной гибки. Конструкция с двумя цилиндрами повышает стабильность и точность процесса, что делает наш листогибочный пресс идеальным для производства заготовок среднего и крупного масштаба. Этот станок широко используется в таких отраслях, как автомобилестроение, судостроение, железнодорожная и аэрокосмическая промышленность. Полностью электрический листогибочный пресс серии XSM работает без гидравлического масла, используя электропривод цилиндра, что предотвращает загрязнение из-за гидравлического масла и влияние колебаний температуры.
Конструкция электроцилиндра (патент No. ZL202220140585.7) оснащена прочным, высокоточным шариковым винтом, который обеспечивает исключительную точность и длительный срок службы. В процессе гибки листового металла сервопривод активирует электромеханический цилиндр. При быстром возврате в исходное положение и холостом ходе энергопотребление сведено к минимуму, что позволяет экономить более половины энергии по сравнению с гидравлическими листогибочными станками.
- Материал углеродистая сталь, легированная сталь, алюминиевый сплав, медный сплав, быстрорежущая сталь, карбидный сплав
- Длина 10-2000 мм
- Ширина 10-350 мм
- Толщина 0.5-6 мм
- Угол 0-180 градусов
- Точность 0.1-0.3 мм

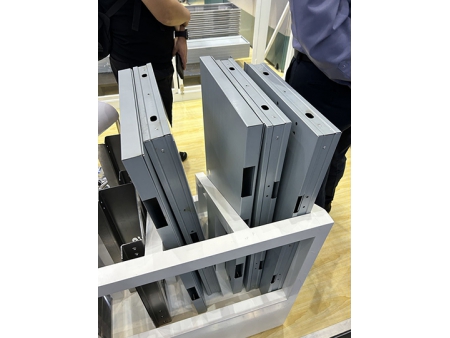

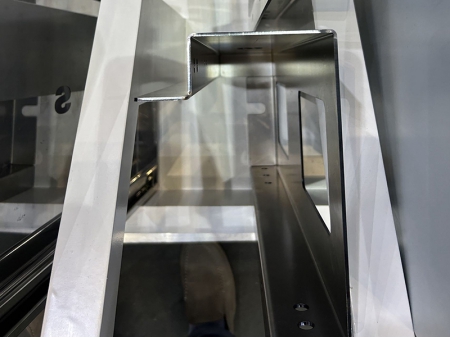

- Форма изгиба V-образная, U-образная, Z-образная, L-образная
| Модель | ||||||
| Номинальное давление | кН | 120 | 180 | 300 | 400 | 500 |
| Рабочий стол | мм | 600 | 800 | 1250 | 1600 | 2000 |
| Расстояние между колоннами | мм | 520 | 720 | 1160 | 1510 | 1900 |
| Глубина горловины | мм | 200 | 250 | 300 | 300 | 350 |
| Ход ползуна | мм | 120 | 120 | 150 | 150 | 150 |
| Макс. высота раскрытия | мм | 450 | 420 | 450 | 470 | 480 |
| Ход заднего упора | мм | 200 | 350 | 500 | 500 | 500 |
| Макс. скорость ползуна | мм/с | 200 | 200 | 200 | 200 | 200 |
| Мощность главного двигателя | кВт | 3*2 | 5.5*2 | 7*2 | 7.5*2 | 15*2 |
| Кол-во осей | 4 (X, Y1, Y2, R) | 4 (X, Y1, Y2, R) | 4 (X, Y1, Y2, R) | 4 (X, Y1, Y2, R) | 4 (X, Y1, Y2, R) | |
| Габариты (Д*Ш*В) | мм | 1000*970*2100 | 1000*970*2100 | 1400*1200*2200 | 1750*1200*2200 | 2100*1200*2200 |
| Вес | кг | 1250 | 1800 | 2350 | 3000 | 4200 |
-
Серводвигатель приводит в действие электроцилиндр во время гибки, используя минимальную мощность при быстром спуске и обратном ходе. По сравнению с гидравлическими прессами, электиреский пресс снижает энергопотребление более чем на 50%.
-
Работает без использования гидравлического масла, что исключает риск протечек и обеспечивает чистоту на рабочем месте.
-
Сочетание синхронных серводвигателей и шарико-винтовой передачи значительно повышает эффективность гибки, обеспечивая более быструю и точную работу.
-
Серводвигатель и высокоточный шариковый винт обеспечивают плавное и точное вертикальное перемещение, сохраняя долговременную точность позиционирования даже при непрерывной работе.
