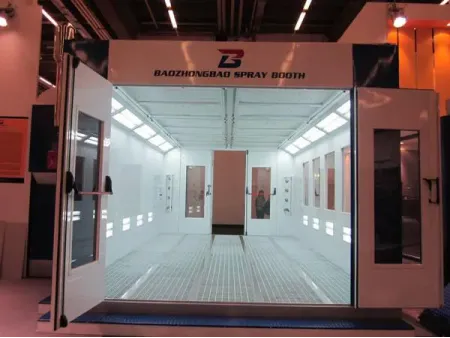

Покрасочная камера для автомобилей серии ADVANCED
Покрасочная камера серии ADVANCED разработана для удовлетворения требований премиум-рынка, предлагая передовые уровни автоматизации и интеллектуальные функции. Камера соответствует строгим стандартам развитых стран, таких как европейские, и предоставляет клиентам более эффективные и экологичные решения для покраски. Благодаря своим продвинутым функциям и современной вентиляционной системе, серия ADVANCED обеспечивает высокую производительность, точность и безопасность, поддерживая чистоту рабочей среды за счёт эффективного управления парами и загрязнителями и гарантируя высококачественные покрытия.
Инвестиция в окрасочную камеру серии ADVANCED — это не просто шаг вперёд, а реальный скачок в будущее автомобильной отделки. Эта камера открывает путь к превосходному качеству, операционной эффективности и устойчивому долгосрочному развитию вашего бизнеса.
- Длина: 6900 мм
- Ширина: 4000 мм
- Высота: 3400 мм (снаружи), 2650 мм (внутри)
-
Низкий уровень шума
Наши покрасочные камеры работают с низкими акустическими выбросами, в среднем 73 дБ, что обеспечивает более тихую рабочую среду. -
Двойная турбина
Две турбины минимизируют вибрации при запуске и эксплуатации, обеспечивая постоянный поток воздуха и снижая турбулентность. -
Двойное остекление
Двойное остекление с воздушной камерой помогает предотвратить потери тепла, обеспечивая стабильный температурный контроль. -
Ламинированное стекло
Ламинированное стекло используется по всей камере для повышения безопасности и долговечности. -
Высокая модульность
Гибкий дизайн позволяет легко устанавливать камеру в различных конфигурациях пространства, адаптированных к требованиям заказчика. -
Запасные части
Мы предоставляем оригинальные запасные части для поддержания оптимальной работы на протяжении всего срока службы оборудования.
-
LED-освещение
Наши камеры оснащены светодиодным освещением с уровнем освещенности более 1000 люкс для отличной видимости. -
Цифровая сенсорная панель HMI (опционально)
Стандартная установка включает цифровую панель управления HMI с интуитивно понятными предустановками. -
Изолированная крыша (опционально)
Изолированная крыша предназначена для уменьшения потерь тепла, повышая энергоэффективность. -
Компоненты ведущих брендов
Вся рама выполнена с использованием компонентов от ведущих европейских брендов. -
Соответствие европейским стандартам
Наша продукция полностью соответствует стандартам CE. -
Специализированное техническое обслуживание
Мы предлагаем комплексную техническую и послепродажную поддержку для обеспечения долгосрочного удовлетворения и эффективности работы.
Дверь
Трехстворчатая фронтальная дверь | Ширина 3000 × Высота 2600 мм |
Створки поставляются со смотровыми окнами и защитными стеклами | Широта 550 × Высота 1800 мм |
Дверь для персонала | Ширина 800 × Высота 2000 мм |
Блок генерации воздуха
Воздушный поток | 25 000 м³/ч |
Мощность двигателя | 7,5 кВт (двигатель Siemens) |
Средняя скорость воздуха в пустой кабине | 0,25 м/с |
Уровень внутреннего шума в кабине | < 75 дБ, средний уровень 73 дБ |
Производительность отопления (тепловая мощность) | 260 000 Ккал/ч (310 кВт) |
Тепловое оборудование
Тепловое оборудование | Тип | Riello RG5S |
Расход горелки | Дизельное топливо (газойль) | |
Рециркуляция | Да | |
Макс. температура в фазе сушки | 80℃ |
Вытяжное устройство
Воздушный поток | 25 000 м³/ч |
Мощность двигателя | 7,5 кВт (двигатель Siemens) |
Уровень шума в салоне | < 75 дБ, средний уровень 73 дБ |
Освещение
Верхние огни | 8 светильников × 4 шт = 32 светодиодные лампы |
Боковые огни | Интенсивность освещения: более 1 000 люкс |
Интенсивность | 8 светильников × 4 шт = 32 светодиодные лампы |
Пол
Тип | Полностью решетчатый металлический подиум |
Размеры | 6900×4000×300 мм |
Нагрузка (точечная/распределённая) | 650 кг на одно колесо |
Фильтры (тип) | Paint-Stop / EU3 |
Панель управления
Функция | Панель управления кнопочного типа оснащена многоуровневой защитой главного контура. Она включает переключатели света, режимы распыления, настройки повышения температуры, управление запеканием, установку времени, индикаторы неисправностей, контроллер ограничения температуры, аварийную остановку и сигнализацию о поломках. |
Изоляция
Передняя дверь | Улучшенная конструкция без потерь |
Крыша | Не изолированный пленум |
Панели | С тепловой и акустической изоляцией из минеральной ваты |
Энергетические требования
Мощность | около 16,8 кВт |
Напряжение | 400В-50Гц (3 фазы N PE) |
Трёхстворчатая передняя дверь
Передняя дверь выполнена с несущим каркасом из стальных труб, обеспечивающим поддержку для большой центральной створки. Она включает следующие особенности:
- Каждая створка двери оснащена периметральными уплотнителями из высококачественной неопреновой резины, что обеспечивает плотное и надежное прилегание.
- Все жалюзи имеют окна для осмотра с защитными стеклами, обеспечивающими отличную видимость и повышенную безопасность.
- Система замков двери изготовлена из прочных стальных компонентов с усиленной ручкой для дополнительной защиты.
- Дверь термически изолирована с использованием EPS (экспандированного пенополистирола) для повышения энергоэффективности и поддержания стабильной температуры внутри окрасочной камеры.
Сервисная дверь
Сервисная дверь расположена сбоку камеры для удобного доступа. Она обладает следующими характеристиками:
- Оснащена предохранительным замком с защитой от избыточного давления, что обеспечивает безопасную эксплуатацию.
- Имеет иллюминатор с защитным стеклом, что позволяет проводить осмотр без ущерба для безопасности.
- Термически изолирована с использованием EPS (экспандированного пенополистирола) для повышения энергоэффективности и поддержания стабильной температуры внутри окрасочной камеры.
- Спроектирована с противовзрывной ручкой для максимальной безопасности в условиях повышенного риска.
Боковые стены
Боковые стены изготовлены из сэндвич-панелей толщиной 50 мм, специально разработанных компанией BZB. Эти панели собираются с использованием точной системы замков типа "шип-паз", что исключает необходимость в сварке или шурупах. Внутри панели имеют изоляцию из EPS плотностью 50 кг/м³, обеспечивающую полное периметральное уплотнение. Они обладают следующими характеристиками:
- Панели спроектированы для работы в агрессивных средах, что гарантирует их долговечность.
- Эффективно противостоят воздействию растворителей, сохраняя структурную целостность даже в сложных условиях.
- Гладкая поверхность панелей облегчает очистку и обслуживание, обеспечивая гигиеничную и чистую рабочую среду.
Фильтрующий потолок
Фильтрующий потолок выполнен на прочной основе из плоских балок и профилей, которые удерживают фильтрующие панели в белых рамах, закрепленных бакелитовыми ручками. Конструкция из окрашенного оцинкованного листового металла обеспечивает идеальное герметичное уплотнение.
- Конструкция из окрашенного оцинкованного металла обеспечивает надежное герметичное уплотнение.
- Система достигает эффективности фильтрации 99,8%, соответствуя стандартам AFI. Фильтры термостойкие до 120°C и самозатухающие в соответствии со стандартами DIN 53438 - Класс F1, насыщены пылью фиксирующей смолы для дополнительной долговечности.
- Эффективность фильтрации 99,8%, термостойкость до 120°C.
- Самозатухающие фильтры, пропитанные смолистой пылью, для повышения долговечности.
Освещение
Верхнее освещение установлено на потолке под наклоном, а боковое освещение расположено на боковых панелях с обеих сторон кабины.
- Легко демонтируется изнутри кабины
- Состоит из герметично запечатанных светодиодных трубок, защищенных ламинированным стеклом, металлическими рамами и неопреновыми уплотнителями
- Обеспечивает высокоэффективное нейтральное освещение
Металлический подиум с полными решетками и полноценным пандусом для загрузки
Металлический подиум высотой 300 мм состоит из модульных панелей из электролитически оцинкованной стали. Цельная конструкция платформы позволяет выдерживать тяжелые рабочие детали с максимальной нагрузкой 650 кг на колесо. Кроме того, предусмотрены металлические решетки для закрытия центральных зон, где отсутствует вытяжка, с установленными фильтрами Paint-Stop.
- Обеспечивает легкое обращение и удобную очистку.
Вентиляционный блок - вход
Покрасочная камера оснащена единственным энергоблоком, расположенным сбоку кабины и оснащенным ячейками предварительной фильтрации. Корпус энергоблока выполнен из панелей с двумя слоями оцинкованного железа и утеплителем из минеральной ваты.
Эта вентиляционная система включает:
- Два двигателя мощностью 4 кВт
- Два вентилятора высокой эффективности, обеспечивающие общий воздушный поток 25 000 м³/ч
- Передачу от двигателя к вентилятору через ремень и шкив
- Теплообменник из нержавеющей стали (SUS304), δ=1,2 мм, с двойными трубками из нержавеющей стали, обеспечивающий мощность теплообмена 260 000 Ккал/ч (310 кВт)
- Горелку на дизельном топливе
Энергоблок оснащен:
- Предохранительным и контрольным термостатом
- Ячейками предварительной фильтрации, установленными на специальных направляющих и рамах
- Соединительными воздуховодами между энергоблоком и воздухораспределительной камерой.
Вентиляционная установка - вытяжка воздуха
Конструкция оснащена:
- Одним двигателем мощностью 7,5 кВт
- Высокоэффективным вентилятором с воздушным потоком 25 000 м³/ч
- Несущей конструкцией из прессованного оцинкованного железа
- Изолированными панелями закрытия
- Передачей от двигателя к вентилятору через ремень и шкив
- Ручным регулирующим демпфером
Панель управления
Разработанная в соответствии с европейскими стандартами, система управления включает следующие компоненты:
- Управление вентиляцией с функциями пуска/остановки, регулируемыми в зависимости от рабочего этапа
- Программирование температуры для точного контроля, включая настройки пуска/остановки
- Управление включением/выключением освещения камеры
- Сигнализация неисправностей для оповещения о любых проблемах системы
- Обнаружение сбоев в вентиляции
- Оповещения о сбоях в электроснабжении
- Мониторинг температуры внутри кабины
- Счетчик сервисных часов для отслеживания времени использования
- Аварийная остановка для немедленного отключения в случае чрезвычайной ситуации
Документация, поставляемая с камерой:
- Руководство пользователя, руководство по управлению программами, описание системы и подробные инструкции по эксплуатации
- Электрические схемы системы
- Покрасочная камера BZB-A701
- Блок генерации воздуха
Воздушный поток: 25 000 м³/ч
Средняя скорость воздуха в пустой камере: 0,25 м/с - Воздушный поток: 25 000 м³/ч
- Энергетические требования: около 16,8 кВт
- Блок генерации воздуха
- Покрасочная камера BZB-A702
- Блок генерации воздуха
Воздушный поток: 30 000 м³/ч
Средняя скорость воздуха в пустой камере: 0,30 м/с - Воздушный поток: 30 000 м³/ч
- Энергетические требования: около 16 кВт
- Блок генерации воздуха
