Автоматический самопромывочный сетчатый фильтр (с щеточным механизмом), серия S

Автоматический самопромывочный сетчатый фильтр (с щеточным механизмом), серия S
Автоматический самопромывочный сетчатый фильтр (с щеточным механизмом), серия S
Автоматический самопромывочный сетчатый фильтр (с щеточным механизмом), серия S
Автоматический самопромывочный сетчатый фильтр (с щеточным механизмом), серия S
Запрос цены

При распознавании большого количества грязи, скапливающейся на поверхности сетчатого фильтра, а также разности давлений между входной и выходной водой, достигающей заданного значения, самоочищающийся щеточный сетчатый фильтр автоматически запускает программу самоочистки. Двигатель приводит в движение вращающуюся щетку, чтобы удалить скопление грязи с сетки фильтра и включить электрический клапан для удаления грязи.

Самоочищающийся щеточный сетчатый фильтр, ST

Самоочищающийся щеточный сетчатый фильтр, STS

Самоочищающийся щеточный сетчатый фильтр, SY

Самоочищающийся щеточный сетчатый фильтр, SM

  • Время, отведенное на очистку, можно настроить в соответствии с потребностями в диапазоне от 20 до 120 секунд.
  • Нет необходимости выключать воду во время самоочистки.
  • Потеря давления из-за продувки менее 0,5 бар.
  • Отклонение потока ограничено менее чем 1%.
Применение
  • Обработка охлаждающей воды:

    Процесс фильтрация для уменьшения накопления отложений в теплообменниках повышает охлаждающую способность градирен, систем кондиционирования воздуха и систем постоянного тока. Фильтрация воды поддерживает систему подпиточной воды в отличном состоянии.
  • Очистка источника воды:

    Процесс получения чистой поверхностной воды из рек, озер, морей, водохранилищ и колодцев может удалить нежелательные частицы, включая песок, бактерии, водоросли и органический материал.
  • Фильтрация промышленных оборотных вод:

    Применяется на оборудовании, требующем определенных стандартов качества воды, таком как охладители и прокатные станы, а также на машинах непрерывного литья заготовок, полировальном оборудовании, насосах, электромагнитных клапанах и ионообменниках, распылителях и радиаторах. Данная форма фильтрации помогает удалять загрязняющие вещества из воды, предотвращая засоры, которые в противном случае могли бы возникнуть в трубах, шлангах и других компонентах.
  • Орошение:

    Подходит для источников воды с высоким расходом и примесями, может использоваться для различных целей, таких как орошение сельскохозяйственных угодий, дождевание парков, полей для гольфа и спортивных площадок.
  • Бумажная промышленность:

    Эффективная фильтрация сточных вод.
  • Пластмассовая промышленность:

    Фильтрация и циркуляция охлаждающей воды для оптимизации процессов впрыска.
  • Предварительная подготовка мембраны, смолы и ультрафильтрации.
  • Системы опреснения морской воды и системы фильтрации марикультуры с предварительной фильтрацией.

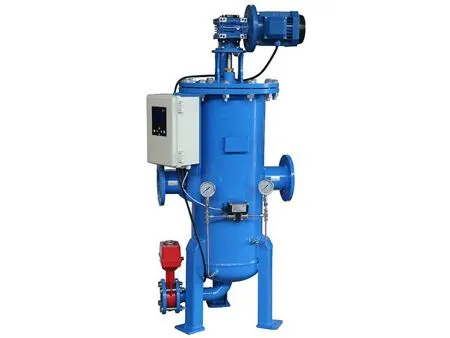

Самоочищающийся щеточный сетчатый фильтр, ST
  • Установка: вертикальная
  • Расход (один фильтр): 15-1800 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
  • Номинальное давление: 1,0 МПа, 1,6 МПа
  • Рабочее давление: 0,20-1,0 МПа
  • Максимальная рабочая температура: 60 ℃
  • Степень фильтрации: 200-3500 мкм
  • Режим управления: перепад давления/синхронизация/ручной
  • Время очистки: 35-120с
  • Скорость механизма очистки: 14-20 об/мин
  • Метод очистки: очистка электрической щеткой
  • Потеря давления при очистке: 0,01-0,08 МПа
  • Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный четырехпроводной
  • Управляющее напряжение: 220В переменного тока, 50 Гц
  • Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации
Отправить запрос
Технические характеристики
Модель Входное/выходное соединение (мм) Макс. расход (м³/ч) Площадь фильтрации (см²) Дренажный клапан DN (мм) D (мм) Расход воды за цикл (л) Мощность двигателя (кВт) Вес (кг)
ST-100 DN100/10 80 3800 DN50/10 325 130 0.55 230
ST-125 DN125/10 100 4500 DN50/10 325 130 0.55 250
ST-150 DN150/10 150 4500 DN50/10 325 130 0.55 260
ST-200 DN200/10 300 5100 DN50/10 325 130 0.55 280
ST-250 DN250/10 400 9100 DN50/10 400 180 0.75 420
ST-300 DN300/10 500 10000 DN50/10 530 180 0.75 510
ST-350 DN350/10 800 14400 DN50/10 620 200 0.75 650
ST-400 DN400/10 1000 17000 DN80/10 720 250 0.75 760
ST-500 DN500/10 1800 30000 DN80/10 920 250 0.75 950

Точность потока в таблице составляет 400 мкм. Если вам нужно номинальное давление PN25, мы можем настроить его по запросу. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

Установочные размеры
Модель ST-100 ST-125 ST-150 ST-200 ST-250 ST-300 ST-350 ST-400 ST-500
H 500 540 550 630 630 750 750 750 900
H1 990 1070 1090 1200 1200 1360 1390 1480 1525
H2 1120 1280 1300 1420 1450 1650 1750 1810 2120
L 650 700 650 700 850 950 1050 1300 1650
L1 283 283 283 283 345 415 475 515 650
Самоочищающийся щеточный сетчатый фильтр, STS
  • Установка: вертикальная
  • Расход (один фильтр): 15-1800 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
  • Номинальное давление: 1,0 МПа, 1,6 МПа
  • Рабочее давление: 0,20-1,0 МПа
  • Максимальная рабочая температура: 60℃
  • Степень фильтрации: 200-3500 мкм
  • Режим управления: перепад давления/синхронизация/ручной
  • Время очистки: 35-120 с
  • Скорость механизма очистки: 14-25 об/мин
  • Метод очистки: очистка электрической щеткой
  • Потеря давления при очистке: 0,01-0,08 МПа
  • Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный
  • четырехпроводной
  • Управляющее напряжение: 220В переменного тока, 50 Гц
  • Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации
Отправить запрос
Технические характеристики
Модель Входное/выходное соединение (мм) Макс. расход (м³/ч) Площадь фильтрации (см²) Дренажный клапан DN (мм) D (мм) Расход воды за цикл (л) Мощность двигателя (кВт) Вес (кг)
STS-50 DN50/10 25 2800 DN25/10 325 130 0.55 170
STS-80 DN80/10 40 3400 DN25/10 325 130 0.55 180
STS-100 DN100/10 80 4100 DN40/10 325 150 0.55 210

Точность потока в таблице составляет 400 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

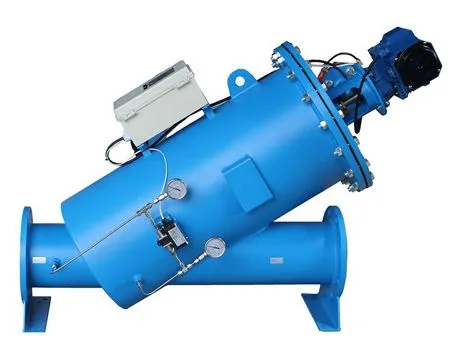

Самоочищающийся щеточный сетчатый фильтр, SY
  • Установка: онлайн
  • Расход (один фильтр): 15-400 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
  • Номинальное давление: 1,0 МПа, 1,6 МПа
  • Рабочее давление: 0,20-1,2 МПа
  • Максимальная рабочая температура: 60℃
  • Степень фильтрации: 20-3500 мкм
  • Режим управления: перепад давления/синхронизация/ручной
  • Время очистки: 35-120с
  • Скорость механизма очистки: 14-20 об/мин
  • Метод очистки: очистка электрической щеткой
  • Потеря давления при очистке: 0,01-0,08 МПа
  • Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный
  • четырехпроводной
  • Управляющее напряжение: 220В переменного тока, 50 Гц
  • Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации
Отправить запрос
Технические характеристики
Модель Входное/выходное соединение (мм) Макс. расход (м³/ч) Площадь фильтрации (см²) Дренажный клапан DN (мм) D (мм) Расход воды за цикл (л) Мощность двигателя (кВт) Вес (кг)
SY-50 DN50/10 25 3300 DN25/10 275 130 0.55 170
SY-80 DN80/10 40 3600 DN25/10 275 130 0.55 180
SY-100 DN100/10 80 4000 DN40/10 275 150 0.55 210
SY-150 DN150/10 150 4500 DN50/10 275 130 0.55 240
SY-200 DN200/10 300 6000 DN50/10 325 130 0.55 260
SY-250 DN250/10 400 7500 DN50/10 400 180 0.55 420

Точность потока в таблице составляет 400 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

Установочные размеры
Модель SY-50 SY-80 SY-100 SY-150 SY-200 SY-250
H 720 750 820 850 980 1020
L 720 720 760 800 1050 1080
L1 335 335 410 435 350 360

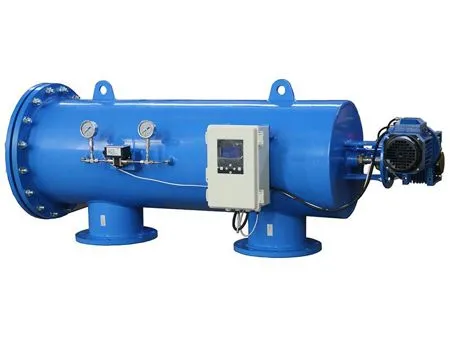

Самоочищающийся щеточный сетчатый фильтр, SM
  • Установка: горизонтальная
  • Расход (один фильтр): 150-400 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
  • Номинальное давление: 1,0 МПа, 1,6 МПа
  • Рабочее давление: 0,20-1,2 МПа
  • Максимальная рабочая температура: 60 ℃
  • Степень фильтрации: 20-3500 мкм
  • Режим управления: перепад давления/синхронизация/ручной
  • Время очистки: 35-120с
  • Скорость механизма очистки: 14-20 об/мин
  • Метод очистки: очистка электрической щеткой
  • Потеря давления при очистке: 0,01-0,08 МПа
  • Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный
  • четырехпроводной
  • Управляющее напряжение: 220В переменного тока, 50 Гц
  • Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации
Отправить запрос
Технические характеристики
Модель Входное/выходное соединение (мм) Макс. расход (м³/ч) Площадь фильтрации (см²) Дренажный клапан DN (мм) D (мм) Расход воды за цикл (л) Мощность двигателя (кВт) Вес (кг)
SM-150 DN150/10 150 4500 DN50/10 325 130 0.55 260
SM-200 DN200/10 300 5100 DN50/10 325 130 0.55 280
SM-250 DN250/10 400 9100 DN50/10 400 180 0.75 460

Точность потока в таблице составляет 400 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

Установочные размеры
Модель SM-150 SM-200 SM-250
B 700 700 850
C 720 700 900
C1 270 300 330
L 350 350 400
L1 1000 1000 1200
A 295 350 410
Самопромывной cетчатый фильтр (с щеточным механизмом), SSY
  • Ручной самоочищающийся фильтр SSY
  • Установка: онлайн
  • Расход (один фильтр): 15-80 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
  • Номинальное давление: 1,0 МПа, 1,6 МПа
  • Рабочее давление: 0,20-1,0 МПа
  • Максимальная рабочая температура: 60℃
  • Степень фильтрации: 200-3500 мкм
  • Режим управления: ручной
  • Время очистки: 15-120с
  • Метод очистки: ручная очистка щеткой
  • Потеря давления при очистке: 0,01-0,08 МПа
Отправить запрос
Технические характеристики
Модель Входное/выходное соединение (мм) Макс. расход (м³/ч) Площадь фильтрации (см²) Дренажный клапан DN (мм) D (мм) Расход воды за цикл (л) Вес (кг)
SSY-50 DN50/10 25 DN25/10 275 60 50
SSY-80 DN80/10 40 DN25/10 275 60 60
SSY-100 DN100/10 80 DN25/10 275 80 120

Точность потока в таблице составляет 400 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

Самоочищающийся щеточный сетчатый фильтр, STN (для морской воды)
  • Установка: вертикальная
  • Расход (один фильтр): 150-1800 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
  • Номинальное давление: 1,0 МПа, 1,6 МПа
  • Рабочее давление: 0,20-1,0 МПа
  • Максимальная рабочая температура: 60℃
  • Степень фильтрации: 200-3500 мкм
  • Режим управления: перепад давления/синхронизация/ручной
  • Время очистки: 15-120с
  • Скорость механизма очистки: 14-25 об/мин
  • Метод очистки: очистка электрической щеткой
  • Потеря давления при очистке: 0,01-0,08 МПа
  • Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный четырехпроводной
  • Управляющее напряжение: 220В переменного тока, 50 Гц
  • Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации
Отправить запрос
Технические характеристики
Модель Входное/выходное соединение (мм) Макс. расход (м³/ч) Площадь фильтрации (см²) Дренажный клапан DN (мм) D (мм) Расход воды за цикл (л) Мощность двигателя (кВт) Вес (кг)
STN-150 DN150/10 150 4500 DN50/10 325 130 0.55 260
STN-200 DN200/10 300 5100 DN50/10 325 130 0.55 280
STN-250 DN250/10 400 9100 DN50/10 400 180 0.75 420
STN-300 DN300/10 500 10000 DN50/10 530 180 0.75 510
STN-350 DN350/10 800 14400 DN50/10 620 200 0.75 650
STN-400 DN400/10 1000 17000 DN80/10 720 250 0.75 760
STN-500 DN500/10 1800 30000 DN80/10 920 250 0.75 950

Точность потока в таблице составляет 500 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

Система управления
  • Промышленный однокристальный ПЛК с интерфейсом на китайском или английском языках.
  • Ряд вариантов управления автоматической очисткой фильтра, включая перепад давления и установленные таймеры. Возможна ручная и принудительная очистка.
  • Регулировка времени фильтрации и очистки прямо на месте.
  • Фильтр предлагает ряд выходов для сигналов работы, очистки и неисправности, а также коммуникационный интерфейс 485.
Электрический автоматический самоочищающийся щеточный сетчатый фильтр
  • Материал корпуса фильтра: углеродистая сталь, покрытая порошком эпоксидной смолы, нержавеющая сталь, дуплексная сталь и углеродистая сталь с пластиковой футеровкой.
  • Материал сетчатого фильтра: нержавеющая сталь, дуплексная сталь.
  • Самоочищающееся устройство: нержавеющая сталь, дуплексная сталь, нейлон.
  • Продувочный клапан: чугун.
  • Уплотнительное кольцо: нитриловый каучук и силиконовый каучук.
  • Блок управления: ПВХ
