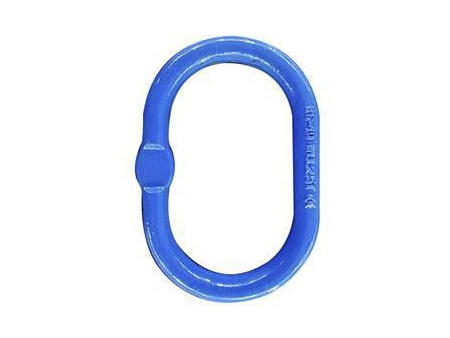

Звено овальное из легированной стали
Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
8-SLR1011-13 до 8-SLR1011-36 приплющены по требованию клиента.
8-SLR1011-45 до 8-SLR1011-50 не приплющены.
Плющение осуществляется для соответствия с омергообразным звеном SLR1027-G100.
Характеристики
● Звено овальное кован из специальной легированной стали с высокой интенсивностью и тягучестью, и потом оно проходит термообработку;
● Звено овальное из легированной стали соответствует цепи G100;
● Свойство подвышается 25% по сравнению с продуктами G80;
● Каждое звено выполняет испытание при рабочей растягивающей силе в 2.5 раза больше;
● Выборочное испытание осуществляется для испытания на усталость 20000 раз;
● Каждая партия завершает строгое выборочное испытание на разрывную растягивающую силу;
● 100% продукты проводят магнитопорошковую дефектоскопию;
● Поверхностная обработка: электростатическое напыление;
● Цветовой код: синий RAL5015.
● Все размеры кованы.
| Артикул товара | Диаметр цепи G100 mm | Вес (kg) | Максимальная рабочая загрузка (t) | Размер (mm) | |||
| Одноветвевой строп | Двухветвевой строп | A | B | D | |||
| 8-SLR1011-13 | 6+7 | 6 | 0.34 | 2.3 | 110 | 60 | 13 |
| 8-SLR1011-16 | 8 | 7 | 0.53 | 3.5 | 110 | 60 | 16 |
| 8-SLR1011-18 | 10 | 8 | 0.86 | 5 | 135 | 75 | 18 |
| 8-SLR1011-23 | 13 | 10 | 1.6 | 7.6 | 160 | 90 | 23 |
| 8-SLR1011-27 | 16 | 13 | 2.46 | 10 | 180 | 100 | 27 |
| 8-SLR1011-33 | 19 | 16 | 4.14 | 14 | 200 | 110 | 33 |
| 8-SLR1011-36 | 22 | 19 | 6.22 | 25.1 | 260 | 140 | 36 |
| 8-SLR1011-45 | 26 | 22 | 12.85 | 30.8 | 340 | 180 | 45 |
| 8-SLR1011-50 | 32 | 26 | 16.22 | 40 | 350 | 190 | 50 |
● Все размеры кованы.
●Большая внутренняя длина.
| Артикул товара | Диаметр цепи G100 mm | Вес (kg) | Максимальная рабочая загрузка (t) | Размер (mm) | |||
| Одноветвевой строп | Двухветвевой строп | A | B | D | |||
| 8-SLR1013-86 | 6/8 | 6 | 0.4 | 2.5 | 120 | 70 | 14 |
| 8-SLR1013-108 | 10 | 8 | 0.8 | 4 | 140 | 80 | 17 |
| 8-SLR1013-1310 | 13 | 10 | 1.5 | 7.5 | 160 | 95 | 22 |
| 8-SLR1013-1613 | 16 | 13 | 2.5 | 10 | 190 | 110 | 28 |
| 8-SLR1013-2016 | 19/20 | 16 | 5.2 | 17 | 240 | 140 | 34 |
| 8-SLR1013-2220 | 22/26 | 20/22 | 7.7 | 28 | 250 | 150 | 42 |
Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.
● Все размеры кованы.
● Сверхбольшой размер ( большая внутренняя ширина и большая внутренняя длина).
| Артикул товара | Диаметр цепи G100 mm | Вес (kg) | Максимальная рабочая загрузка (t) | Размер (mm) | |||
| Одноветвевой строп | Двухветвевой строп | A | B | D | |||
| 8-SLR1014-108 | 8/10 | 8 | 3.7 | 4 | 340 | 180 | 25 |
| 8-SLR1014-1310 | 13 | 10 | 4.7 | 6.7 | 340 | 180 | 28 |
| 8-SLR1014-1613 | 16 | 13 | 7.1 | 10 | 340 | 180 | 34 |
| 8-SLR1014-2016 | 20 | 16 | 8.9 | 16 | 340 | 180 | 42 |
Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.
●Все размеры: Основное кольцо ковано и подкольцо сварено.
● Соответствие со стандарту EN1677-4.
| Артикул товара | Диаметр цепи G100 mm | Вес (kg) | Максимальная рабочая загрузка (t) | Размер (mm) | |||||
| Трехветвеной или четырехветвевой строп | A | B | D | a | b | d | |||
| 8-SLR1012-6 | 6MM | 1.3 | 3 | 135 | 75 | 19 | 84 | 25 | 13 |
| 8-SLR1012-8 | 8MM | 2.33 | 5.3 | 160 | 90 | 23 | 70 | 35 | 16.5 |
| 8-SLR1012-10 | 10MM | 3.7 | 8 | 180 | 100 | 27 | 85 | 40 | 19 |
| 8-SLR1012-13 | 13MM | 6.5 | 14 | 200 | 110 | 33 | 115 | 50 | 23 |
| 8-SLR1012-16 | 16MM | 10.1 | 21.2 | 260 | 140 | 36 | 140 | 65 | 27 |
| 8-SLR1012-20 | 19/20MM | 22.8 | 33.6 | 350 | 190 | 50 | 150 | 70 | 33 |
| 8-SLR1012-22 | 22MM | 26 | 33.9 | 350 | 190 | 50 | 180 | 100 | 36 |
Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.
● Все размеры: Основное кольцо ковано и подкольцо сварено.
● Большое подкольцо
| Артикул товара | Вес (kg) | Максимальная рабочая загрузка (t) | Разрывная нагрузка (t) | Размер (mm) | |||||
| A | B | D | a | b | d | ||||
| 10-SLR1015-06 | 1.8 | 3.5 | 14 | 150 | 90 | 19 | 120 | 70 | 14 |
| 10-SLR1015-08 | 3.0 | 5 | 20 | 160 | 95 | 22 | 140 | 80 | 17 |
| 10-SLR1015-10 | 6.5 | 11.5 | 46 | 200 | 120 | 30 | 160 | 95 | 22 |
| 10-SLR1015-13 | 15 | 17 | 68 | 250 | 150 | 40 | 200 | 120 | 30 |
| 10-SLR1015-16 | 23 | 28 | 112 | 300 | 200 | 50 | 200 | 120 | 32 |
Все размеры приплющены по требованию клиента.
Плющение осуществляется для соответствия с омегообразным звеном SLR1027-G100.
