Электромагнитное реле NNC68BVL-4Z (релейный переключатель HH54P)

Электромагнитное реле NNC68BVL-4Z (релейный переключатель HH54P)
Электромагнитное реле NNC68BVL-4Z (релейный переключатель HH54P)
Электромагнитное реле NNC68BVL-4Z (релейный переключатель HH54P)
Запрос цены

Электромагнитное реле NNC68BVL-4Z (релейный переключатель HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности
  • Электромагнитное реле NNC68BVL-4Z (релейный переключатель HH54P) имеет перекидной контакт, который включает одну группу 6.5A/10A и четыре группы 5A.
  • Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
  • Устройство оснащается световыми индикаторами LED по требованию.
Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

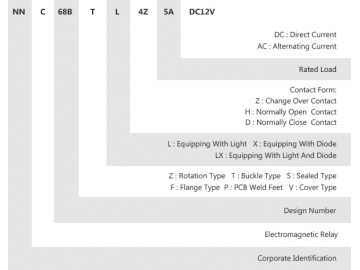

Объяснение обозначений модели
Параметры контакта реле
Наименование Местный код Международный код
Переключающий контакт Z C
Замыкающий контакт H A
Размыкающий контакт D B

Переключающий контакт
Переключающий контакт имеет подвижную контактную пружину по центру. Когда катушка выключена, подвижная пружина и неподвижный контакт открыты, в то время как другие неподвижные контакты закрыты. Когда катушка выключена, подвижная пружина двигается и ведет открытый контакт к закрытому и закрытые контакты открываются.

Замыкающий контакт
Когда катушка выключена, контакт открыт, в то время как катушка выключена, контакт закрыт

Размыкающий контакт
Когда катушка выключена, контакт закрыт, если катушка включена, контакт открыт

Параметры контакта реле
Конфигурации контактов 4Z,4H,4D
Контактная нагрузка 5A
Макс.напряжение переключения 240VAC 5A
28VDC 5A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC48V DC110V
Номинальный ток (±10%) мA 75 37.5 8 4
Сопротивление обмотки(±10%) Ом 160 640 13750 55000
Номинальная мощность Вт 0.9W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 100 50 10.9 5.4
Сопротивление обмотки(±10%) Ом 42 168 3532 14259
Номинальная мощность Вт 1.2VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики электромагнитного реле NNC68BVL-4Z (релейный переключатель HH54P)
Напряжение обмотки DC:6V-220V, AC6V-380V
Время срабатывания ≤15ms
Время отпускания ≤10ms
Выдерживаемое напряжение Между контактами одной полярности 1000В AC/мин(ток утечки 1мA)
между контактами разной полярности 1000В AC/мин(ток утечки 1мA)
между контактом и катушкой 1500В AC/мин(ток утечки 1мA)
Размер 27.3 × 21 ×36.2мм
Вес около 40г

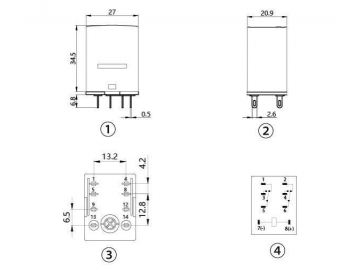

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
