Электромагнитное реле NNC68AZL-4Z (релейный переключатель JQX-13F-4Z)
Запрос цены
Электромагнитное реле NNC68AZL-4Z (релейный переключатель JQX-13F-4Z) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
Особенности
- Электромагнитное реле NNC68AZL-4Z (релейный переключатель JQX-13F-4Z) имеет перекидной контакт, который включает четыре группы 5A.
- Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
Маркировка
CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

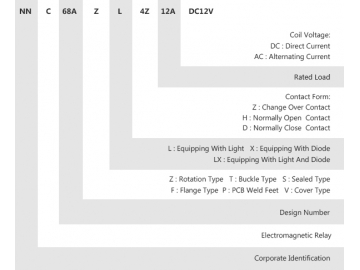

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов | 4Z,4H,4D |
Контактная нагрузка | 12A |
Макс.напряжение переключения | 240VAC 12A 28VDC 12A |
Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
Номинальное напряжение в | DC12V | DC24V | DC110V | DC220V |
Номинальный ток (±10%) мA | 75 | 37.5 | 8 | 4 |
Сопротивление обмотки(±10%) Ом | 160 | 640 | 13750 | 55000 |
Номинальная мощность Вт | 0.9 | |||
Напряжение втягивания(Макс.)в | Ниже 75% | |||
Напряжение отпадания(Мин.)в | Выше 10% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
Номинальный ток (±10%) мA | 100 | 50 | 10.9 | 5.4 |
Сопротивление обмотки(±10%) Ом | 42 | 168 | 3532 | 14259 |
Номинальная мощность Вт | 1.2VA | |||
Напряжение втягивания(Макс.)в | Ниже 80% | |||
Напряжение отпадания(Мин.)в | Выше 30% | |||
Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% |
Характеристики электромагнитного реле NNC68AZL-4Z (релейный переключатель JQX-13F-4Z)
Напряжение обмотки | DC6V-220V, AC6V-380V | |
Время срабатывания | ≤15мс | |
Время отпускания | ≤10мс | |
Выдерживаемое напряжение | Между контактами одной полярности | 1000V AC/мин(ток утечки 1мA) |
между контактами разной полярности | 1000V AC/мин(ток утечки 1мA) | |
между контактом и катушкой | 1500V AC/мин(ток утечки 1мA) | |
Размер | 27.3 ×21×36.5 мм | |
Вес | около 65г |

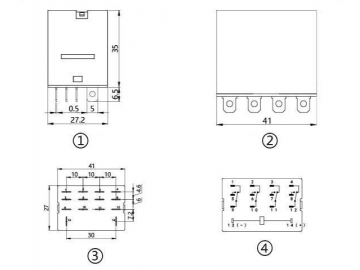

Размер и установка
① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
