Электромагнитное реле NNC68A-4Z (релейный переключатель JQX-13F-4Z)

Запрос цены

Веб-сайт: http://electrical-relay.ru/2018/1-2-12-nnc68a-4z-electromagnetic-relay.html

Электромагнитное реле NNC68A-4Z (релейный переключатель JQX-13F-4Z) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

Электромагнитное реле NNC68A-4Z (релейный переключатель JQX-13F-4Z) имеет перекидной контакт, который включает одну группу 15A, две группы 12A, три группы 12А и четыре группы 12A.
Устройство устанавливается на плату печатной схемы или имеет розеточный тип подключения или фланцевый адаптер.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

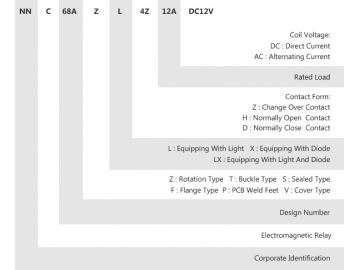

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	4Z,4H,4D
Контактная нагрузка	12A
Макс.напряжение переключения	240VAC 12A 28VDC 12A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	125	62.5	13.6	6.8
Сопротивление обмотки(±10%) Ом	96	384	8088	32352
Номинальная мощность Вт	1.5
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	250	125	27.2	13.614
Сопротивление обмотки(±10%) Ом	16.8	67.2	1415	5661
Номинальная мощность Вт	3.0VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Характеристики электромагнитного реле NNC68A-4Z (релейный переключатель JQX-13F-4Z)

Напряжение обмотки		DC6V-220V, AC6V-380V
Время срабатывания		≤15мс
Время отпускания		≤10мс
Выдерживаемое напряжение	Между контактами одной полярности	1000V AC/мин(ток утечки 1мA)
	между контактами разной полярности	1000V AC/мин(ток утечки 1мA)
	между контактом и катушкой	1500V AC/мин(ток утечки 1мA)
Размер	27.3 ×41 ×35 мм
Вес	Около 35Г

Размер и установка

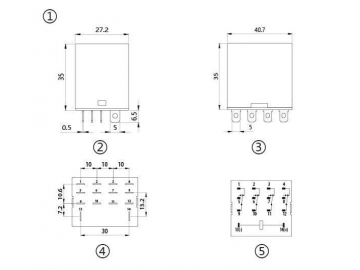

Розеточный тип

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения

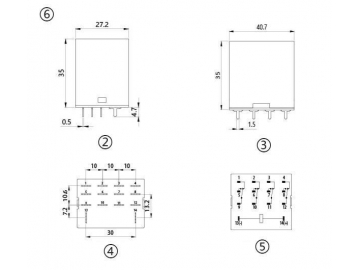

Привариваемый тип

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
