Электромагнитное реле NNC68BZL-4Z (релейный переключатель HH54P)

Запрос цены

О нас: http://electrical-relay.ru/2018/1-2-8-nnc68bzl-4z-electromagnetic-relay.html

Электромагнитное реле NNC68BZL-4Z (релейный переключатель HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

Электромагнитное реле NNC68BZL-4Z (релейный переключатель HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A и четыре группы 5A.
Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
Устройство оснащается световыми индикаторами LED по требованию.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

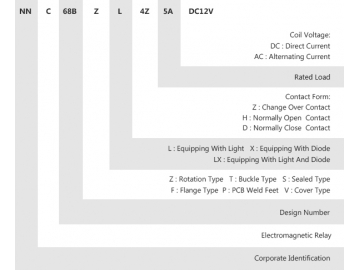

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	4Z,4H,4D
Контактная нагрузка	5A
Макс.напряжение переключения	240VAC 5A 28VDC 5A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	75	37.5	8	4
Сопротивление обмотки(±10%) Ом	160	640	13750	55000
Номинальная мощность Вт	0.9
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	100	50	10.9	5.4
Сопротивление обмотки(±10%) Ом	42	168	3532	14259
Номинальная мощность Вт	1.2VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше30 %
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Характеристики электромагнитного реле NNC68BZL-4Z (релейный переключатель HH54P)

Напряжение обмотки			DC:3 - 220V AC:3-380V
Время срабатывания			≤15МС
Время отпускания			≤10МС
Выдерживаемое напряжение		Между контактами одной полярности	1000V AC/мин(ток утечки 1мA)
		между контактами разной полярности	1000V AC/мин(ток утечки 1мA)
		между контактом и катушкой	1500V AC/мин(ток утечки 1мA)
Размер	27.3 ×21 ×36.2 мм
Вес	Около 40г

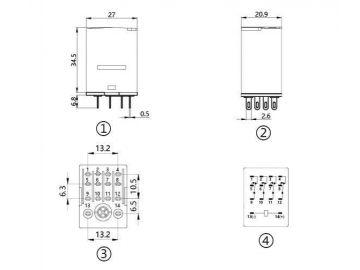

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
