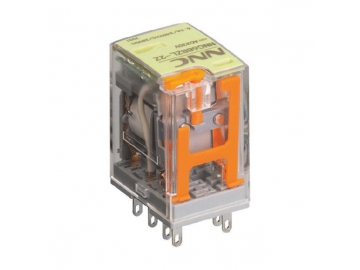

Электромагнитное реле NNC68BZL (релейный переключатель HH52P, HH53P, HH54P)

Запрос цены

О нас: http://electrical-relay.ru/2018/1-2-5-nnc68bzl-electromagnetic-relay.html

Электромагнитное реле NNC68BZL (релейный переключатель HH52P, HH53P, HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

Электромагнитное реле NNC68BZL (релейный переключатель HH52P, HH53P, HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A и четыре группы 5A.
Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
Устройство оснащается световыми индикаторами и диодами по запросу.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

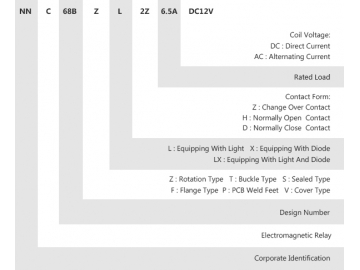

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов	2Z,2H,2D
Контактная нагрузка	6.5A	10A
Макс.напряжение переключения	240VAC 6.5A 28VDC 6.5A	240VAC 10A 28VDC 10A
Материал контактов реле	Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в	DC12V	DC24V	DC110V	DC220V
Номинальный ток (±10%) мA	75	37.5	8	4
Сопротивление обмотки(±10%) Ом	160	640	13750	55000
Номинальная мощность Вт	0.9W
Напряжение втягивания(Макс.)в	Ниже 75%
Напряжение отпадания(Мин.)в	Выше 10%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%
Номинальное напряжение в	AC12V	AC24V	AC110V	AC220V
Номинальный ток (±10%) мA	100	50	10.9	5.4
Сопротивление обмотки(±10%) Ом	42	168	3532	14259
Номинальная мощность Вт	1.2VA
Напряжение втягивания(Макс.)в	Ниже 80%
Напряжение отпадания(Мин.)в	Выше 30%
Допустимое напряжение(Макс.)в	Номинальное напряжение ×110%

Размер и установка

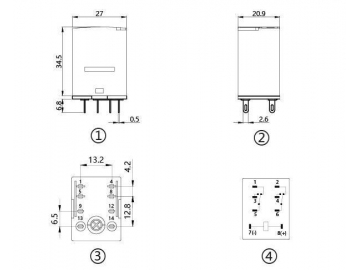

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
