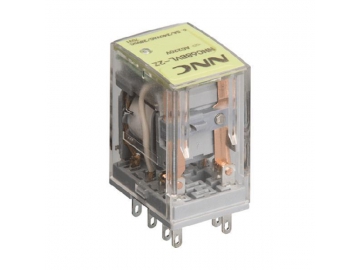

Электромагнитное реле NNC68BVL (релейный переключатель HH52P, HH53P, HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности
  • Электромагнитное реле NNC68BVL (релейный переключатель HH52P, HH53P, HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A и четыре группы 5A.
  • Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
  • Устройство оснащается световыми индикаторами и диодами по запросу.
Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

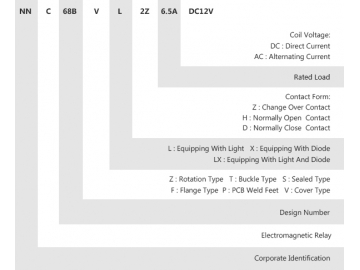

Объяснение обозначений модели

NN: фирменное наименование

Параметры контакта реле
Конфигурации контактов 2Z,2H,2D
Контактная нагрузка 6.5A 10A
Макс.напряжение переключения 240VAC 6.5A
28VDC 6.5A
240VAC 10A
28VDC 10A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 75 37.5 8 4
Сопротивление обмотки(±10%) Ом 160 640 13750 55000
Номинальная мощность Вт 0.9W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 100 50 10.9 5.4
Сопротивление обмотки(±10%) Ом 42 168 3532 14259
Номинальная мощность Вт 1.2VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
