Горизонтальный балансировочный станок
Запрос цены
YYW-6000A
Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 3000 мм и весом 200-6000 кг
- Дорезонансный балансировочный станок на жестких опорах для крупногабаритных тяжелых деталей
- Поддерживает детали весом до 6000 кг и диаметром до Ø3000 мм
- Стандартная длина калибруемой детали 2500 мм, с возможностью расширения нужной опоры до 3000 мм или 3500 мм
- Доступны индивидуальные конфигурации балансировочного станка для удовлетворения конкретных требований
Варианты применения
Широко применяется для динамической балансировки таких деталей, как роторы электродвигателей, компоненты двигателей внутреннего сгорания, рабочие колеса вентиляторов и роторы насосов.

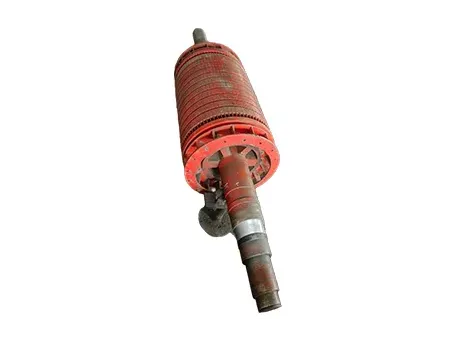

- Балансировка роторов двигателей

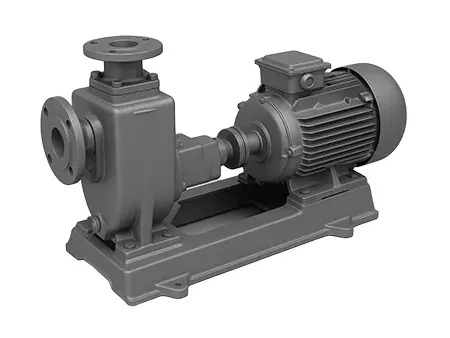

- Балансировка роторов насосов
Технические характеристики
| Масса детали | 200-6000 кг | |
| Макс. длина детали | 4000 мм | |
| Макс. диаметр детали | Ø3000 мм | |
| Диаметр вала детали | Стандартная роликовая тележка | Ø40-Ø210 мм |
| Опциональная роликовая тележка | Ø150-Ø300 мм | |
| Скорость балансировки (5-ступенчатая регулировка скорости) | Ступень 1: 0-220 об/мин | |
| Ступень 2: 0-440 об/мин | ||
| Ступень 3: 0-760 об/мин | ||
| Ступень 4: 0-1250 об/мин | ||
| Ступень 5: 0-1570 об/мин | ||
| Коэффициент уменьшения дисбаланса (URR) | ≥90% | |
| Мин. достижимый остаточный дисбаланс (eMar) | 1 г·мм/кг | |
| Мощность двигателя (с коробкой передач) | 30 кВт | <|
Особенности
- Данные балансировочные станки могут комплектоваться системой анализа динамической балансировки ZL-220 (с цифровым дисплеем), отображающей величину дисбаланса и фазу.
- Также доступна система анализа динамической балансировки ZL-210 (сенсорный дисплей), делающая управление более интуитивным и гибким.
- Возможности для гибкой настройки конфигураций балансировочного станка предлагают пользователям оптимизированные решения для соответствия различным требованиям.
Примеры деталей, которые могут быть сбалансированы на наших станках
- Ротор рабочего колеса вентилятора с двойным всасыванием
