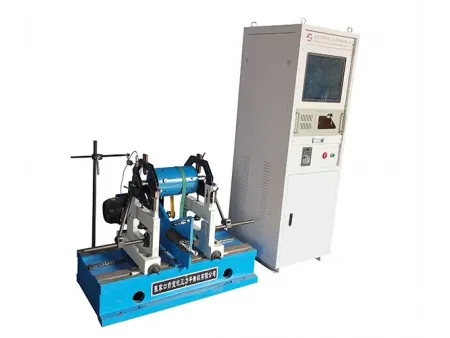

Горизонтальный балансировочный станок
Запрос цены
YYQ-30
Балансировочный станок на жестких опорах (ременной привод) для деталей диаметром до 800 мм и весом 2-30 кг
- Дорезонансный балансировочный станок в комбинации с частотным преобразователем для гибкого регулирования скорости
- Скорость балансировки может быть согласована с фактической рабочей скоростью ротора или компонента
- Плавная и безопасная работа без помех от карданной передачи
- Сниженное влияние изгиба вала на длинные роторы, обеспечивающее более высокую точность калибровки балансировщика
Варианты применения
Подходит для балансировки многоступенчатых роторов насосов и одиночных крыльчаток. Также подходит для калибровки роторов электродвигателей, длинновальных деталей, таких как роторы сепараторов и маслопрессов, валков и роторов картоноделательных машин, а также компонентов сельскохозяйственной техники, таких как дробилки, измельчители соломы и кукурузоуборочные комбайны.

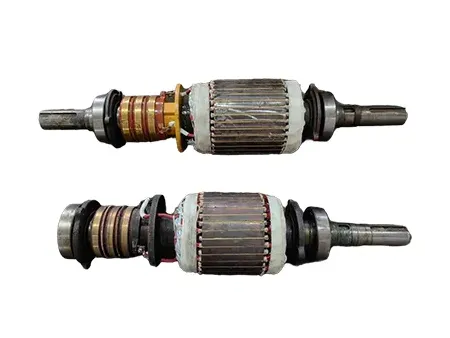

- Балансировка роторов двигателей

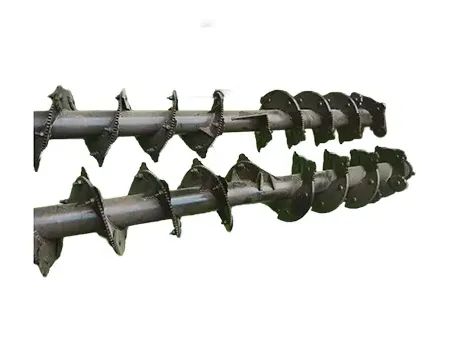

- Балансировка роторов дробилок
Технические характеристики
| Масса детали | 2-30 кг |
| Макс. диаметр детали | Ø800 мм, Ø300 мм (диаметр при ременной передаче) |
| Диаметр вала детали | Ø10~Ø90 мм |
| Расстояние между двумя несущими опорами | 80-800 мм |
| Скорость балансировки | 300-3000 об/мин |
| Мощность двигателя | 1.1 кВт |
| Мощность частотного преобразователя | 2.2 кВт |
| Режим ременного привода | Верхний ременной привод (опционально) |
| Количество плоскостей | Возможность выбора между одной и двумя плоскостями |
| Класс точности подшипников | P5 |
| Длина станка (без электрического шкафа) | 1000 мм |
| Электронная измерительная система/шкаф управления | Система измерения балансировки ZL-210 (сенсорный экран)/отдельно стоящий шкаф управления |
| Мин. достижимый остаточный дисбаланс (eMar) | ≤0.5 г·мм/кг |
| Коэффициент уменьшения дисбаланса (URR) | 95% |
Особенности
- Две опорные стойки отлиты и обработаны как единая деталь, что дает нашему балансировочному станку большую устойчивость.
- Система поддерживает одноплоскостную и двухплоскостную балансировку для различных типов роторов.
- Интерфейс предоставляет четкие инструкции по эксплуатации каждой детали, что позволяет легко выполнять балансировочные испытания операторам с различными уровнями подготовки.
- Включает функцию компенсации эксцентриситета оснастки для получения более точных результатов.
- Значения дисбаланса и углы отображаются как в полярных координатах, так и в числовом виде для удобства считывания.
- Результаты измерений могут сохраняться, просматриваться, распечатываться и включаться в индивидуальные отчеты.
- В зависимости от потребностей пользователя могут быть выбраны различные методы добавления или удаления массы.
- Точность балансировщика может быть установлена заранее, с автоматическим расчетом во время испытаний.
- Система отслеживает собственный рабочий статус и проверяет коммуникационные порты в режиме реального времени.
- Управление осуществляется с помощью мыши и клавиатуры, что позволяет легко интегрировать наш балансир на жестких опорах с другим офисным и производственным оборудованием.
