Электромагнитное реле NNC68X-2Z (релейный мини переключатель HH52P)

Электромагнитное реле NNC68X-2Z (релейный мини переключатель HH52P)
Электромагнитное реле NNC68X-2Z (релейный мини переключатель HH52P)
Электромагнитное реле NNC68X-2Z (релейный мини переключатель HH52P)
Запрос цены

Электромагнитное реле NNC68X-2Z (релейный мини переключатель HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности
  • Небольшой размер, легкий вес, высокая чувствительность и долгий строк службы.
  • Электромагнитное реле NNC68X-2Z (релейный мини переключатель HH52P) имеет перекидной контакт, который включает две группы 3A и три группы 3A.
  • Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.

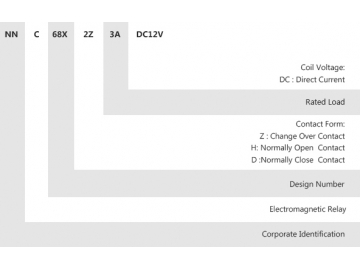

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 2Z,2H,2D
Контактная нагрузка 3A
Макс.напряжение переключения 240VAC 3A 28VDC 3A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC6V DC12V DC24V DC110V
Номинальный ток (±10%) мA 200 100 50 11
Сопротивление обмотки(±10%) Ом 30 120 480 10000
Номинальная мощность Вт 1.2W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики электромагнитного реле NNC68X-2Z (релейный мини переключатель HH52P)
Напряжение обмотки DC: 3-110V
Время срабатывания ≤15ms
Время отпускания ≤10ms
Выдерживаемое напряжение Между контактами одной полярности 1000V AC/мин(ток утечки 1мA)
между контактами разной полярности 1500V AC/мин(ток утечки 1мA)
между контактом и катушкой 1500V AC/мин(ток утечки 1мA)
Размер 26.6×18.1×23.6мм
Вес около 30г

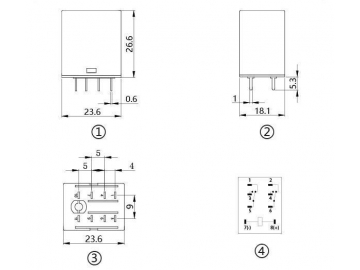

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
